樓主  發表于: 2010-04-11 14:55
各位兄弟:
  我想使用FX2N-4AD模塊,通道是使用4-20Ma的電流輸入,通道2使用電壓輸入.我按照特殊功能模塊上編寫的程序,輸入到PLC中,讀不出通道1和通道2的數據,請幫助!
謝謝!
majianfeng
相信自己
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 233 點
下載積分: 455 分
在線時間: 99(小時)
注冊時間: 2009-05-12
最后登錄: 2024-03-08
查看majianfeng的 主題 / 回貼
1樓  發表于: 2010-04-11 15:14
你應該截圖上來，應該是你的程序?qū)懙牟粚�，還有你應該確認你的模塊正常工作了.如果24V電源沒有的話，也會出現這種情況的
我們的驕傲多半于我們的無知
luokeyou
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luokeyou的 主題 / 回貼
2樓  發表于: 2010-04-11 15:26

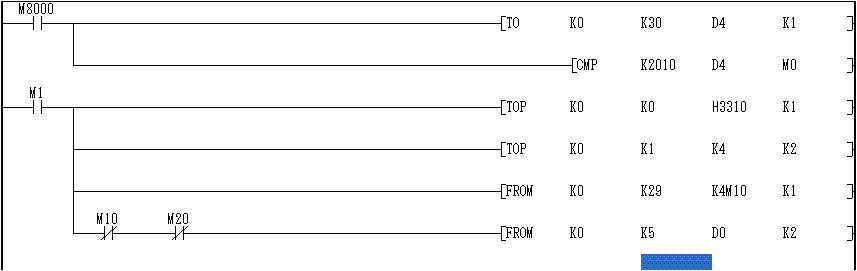

圖片：
一下是程序截圖
!
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-12-23
查看匯榮鋁業的 主題 / 回貼
3樓  發表于: 2010-04-11 16:08
程序?qū)懙挠绣e誤
逼上梁山
級別: 略有小成
精華主題: 0
發帖數量: 107 個
工控威望: 257 點
下載積分: 1610 分
在線時間: 62(小時)
注冊時間: 2008-12-09
最后登錄: 2020-11-18
查看逼上梁山的 主題 / 回貼
4樓  發表于: 2010-04-11 16:18
用TO指令不用TOP試試看
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5212 個
工控威望: 7436 點
下載積分: 158993 分
在線時間: 3172(小時)
注冊時間: 2007-11-21
最后登錄: 2024-12-22
查看sjm213的 主題 / 回貼
5樓  發表于: 2010-04-11 16:45
引用
通道是使用4-20Ma的電流輸入,通道2使用電壓輸入

這樣的話通道初始化值應為H3301，而非H3310。
haoke
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 103 點
下載積分: 591 分
在線時間: 26(小時)
注冊時間: 2010-01-25
最后登錄: 2012-06-05
查看haoke的 主題 / 回貼
6樓  發表于: 2010-04-11 18:09
1，是H3301   2，可以用TOP  3，M10和M20是常開不是常閉。由3的一點決定你無法運行程序。
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
7樓  發表于: 2010-04-13 10:46
未寫A-D轉換開始指令。TOP K1 K17 H0000 K1
                                          TOP K1 K17 H0002 K1
                                          TOP K1 K17 H0001 K1
                                          TOP K1 K17 H0003 K1
成功的路上需要幫助
yuehuasheji
級別: 略有小成
精華主題: 0
發帖數量: 310 個
工控威望: 439 點
下載積分: 796 分
在線時間: 86(小時)
注冊時間: 2007-11-09
最后登錄: 2024-12-10
查看yuehuasheji的 主題 / 回貼
8樓  發表于: 2010-04-13 11:11
引用
引用樓主luokeyou于2010-04-11 14:55發表的 關于FX2N-4AD的使用 :
各位兄弟:
  我想使用FX2N-4AD模塊,通道是使用4-20Ma的電流輸入,通道2使用電壓輸入.我按照特殊功能模塊上編寫的程序,輸入到PLC中,讀不出通道1和通道2的數據,請幫助!
謝謝!


五樓正解，仔細看下BFM#0的設置
pretco123
不為失敗找理由，只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2481 個
工控威望: 1776 點
下載積分: 83532 分
在線時間: 1525(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-23
查看pretco123的 主題 / 回貼
9樓  發表于: 2010-04-13 11:38

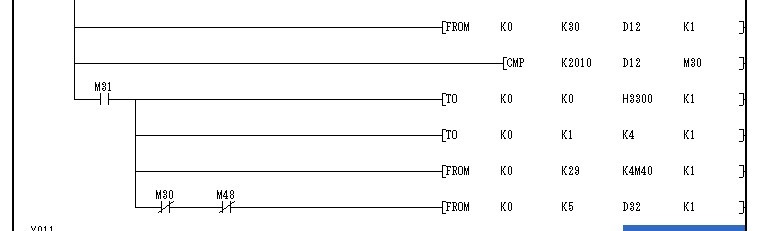

參考一下吧!用的是4~20MA電流通道!
luokeyou
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luokeyou的 主題 / 回貼
10樓  發表于: 2010-04-13 12:31
謝謝各位兄弟幫助!
如果是兩個通道同時使用,該如何處理,我不是很明確?
請兄弟能否編段程序演示一下?
kevin4433
級別: 略有小成
精華主題: 0
發帖數量: 48 個
工控威望: 390 點
下載積分: 6171 分
在線時間: 135(小時)
注冊時間: 2009-06-09
最后登錄: 2023-07-24
查看kevin4433的 主題 / 回貼
11樓  發表于: 2010-06-10 10:53
引用
引用第7樓wu32u2于2010-04-13 10:46發表的  :
未寫A-D轉換開始指令。TOP K1 K17 H0000 K1
                                          TOP K1 K17 H0002 K1
                                          TOP K1 K17 H0001 K1
                                          TOP K1 K17 H0003 K1


這個是2AD模塊的程序
  • «
