樓主  發表于: 2010-06-28 18:50
圖片：

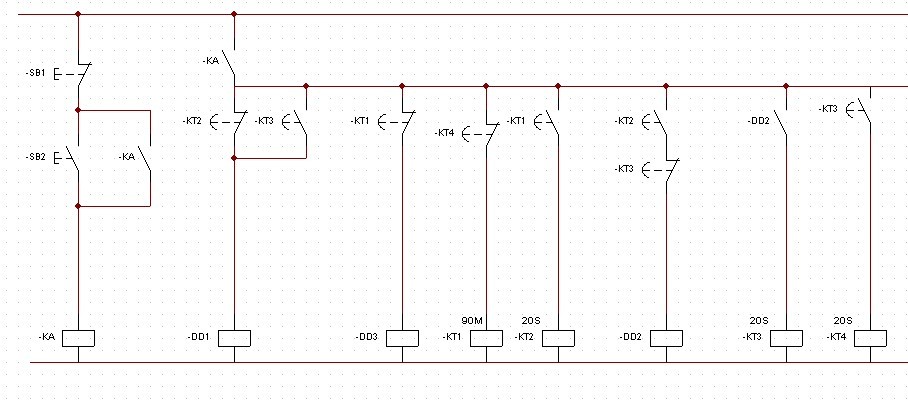

誰能告訴我下圖中自動循環程序用哪款控制器可以實現，能用一個
循環時間繼電器就實現嗎，先謝了
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-11-12
查看hxl202319的 主題 / 回貼
1樓  發表于: 2010-06-28 18:58
如此簡單用繼電器控制就可完成，用PLC任一品牌都可以，只要你自己能編程
簽名無效了，麻雀不見了！
阿祖
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看阿祖的 主題 / 回貼
2樓  發表于: 2010-06-28 19:04
見笑了，我是外行，那能告訴我哪款繼電器就能達到目的嗎？具體品牌型號，當然越便宜越好啦，謝了
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
3樓  發表于: 2010-06-28 19:12
用個LOGO可以了，成本低。
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
guansky168
小張
級別: 工控俠客
精華主題: 0
發帖數量: 610 個
工控威望: 3397 點
下載積分: 8990 分
在線時間: 240(小時)
注冊時間: 2010-05-11
最后登錄: 2024-10-30
查看guansky168的 主題 / 回貼
4樓  發表于: 2010-06-28 21:38
臺達的PLC+觸摸屏價格低廉, 且編程操控簡單,耐腐蝕性能強,建議參考,如果用繼電器就用國產正泰,或人民電器,或德力西等,正泰偏低,
wfsqdteco
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wfsqdteco的 主題 / 回貼
5樓  發表于: 2010-06-28 21:42
最省錢的就是用動作繼電器和時間繼電器就可以實現了，不需要那么復雜
石端英
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看石端英的 主題 / 回貼
6樓  發表于: 2010-06-28 22:06
同意樓上說法,簡單,省錢.一般的電工都可接
tjljh888
向大家學習！
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 123 點
下載積分: 671 分
在線時間: 33(小時)
注冊時間: 2010-04-27
最后登錄: 2012-06-05
查看tjljh888的 主題 / 回貼
7樓  發表于: 2010-06-28 22:16
用時間繼電器ST3P 加中間繼電器 HH5 4P,可以實現，或者PLC編程也可以實現。
xqx666
深圳中級電工
級別: 家園常客
精華主題: 0
發帖數量: 553 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2023-07-13
查看xqx666的 主題 / 回貼
8樓  發表于: 2010-06-28 22:20
我建議你用個S7300的加個PRORFIBUS通訊，再加個模擬量模塊帶壓力檢測開關
電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
河南張先生
努力做事，誠信做人
級別: 家園�？�
精華主題: 0
發帖數量: 673 個
工控威望: 955 點
下載積分: 3187 分
在線時間: 876(小時)
注冊時間: 2009-04-25
最后登錄: 2024-10-28
查看河南張先生的 主題 / 回貼
9樓  發表于: 2010-06-29 00:01

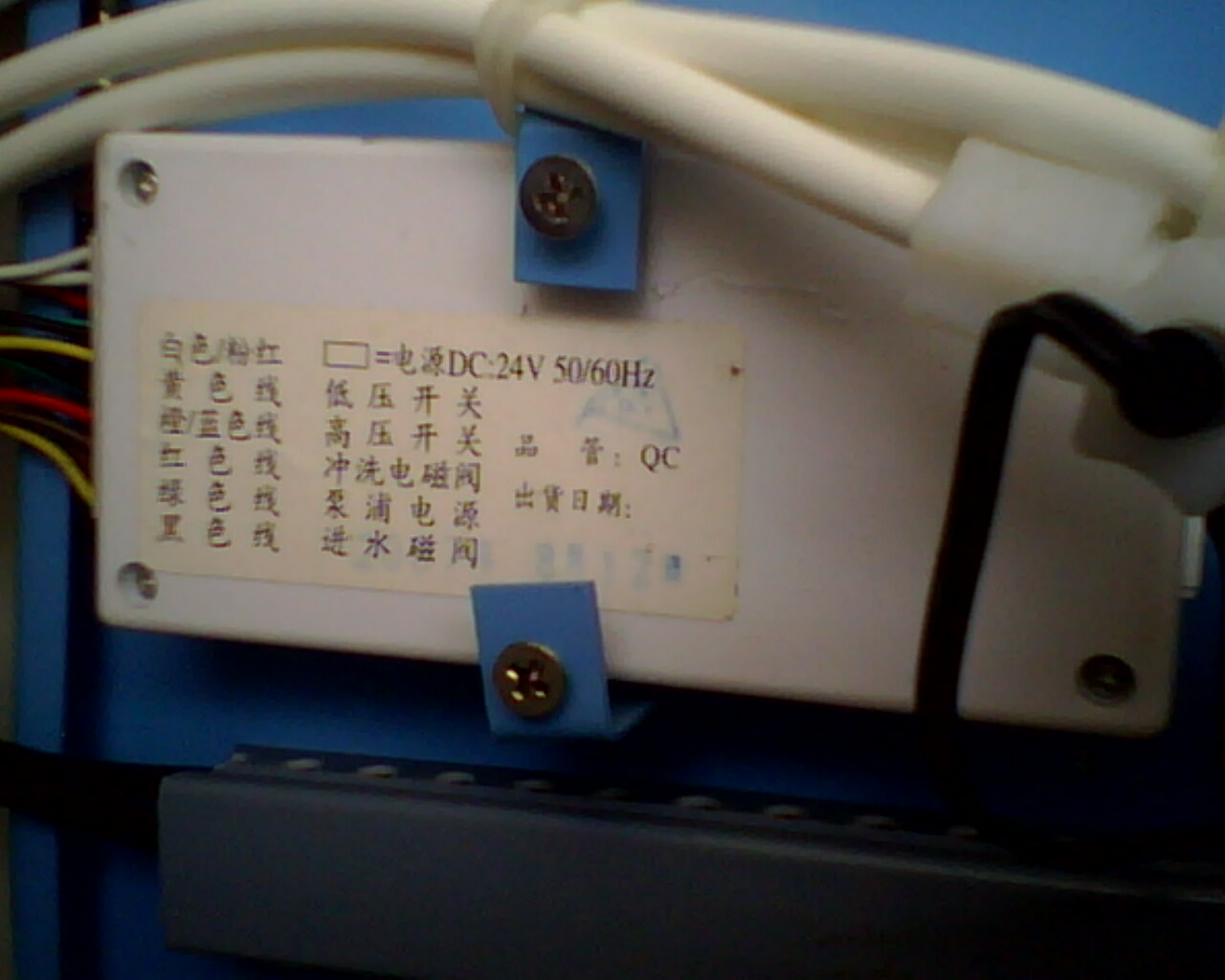

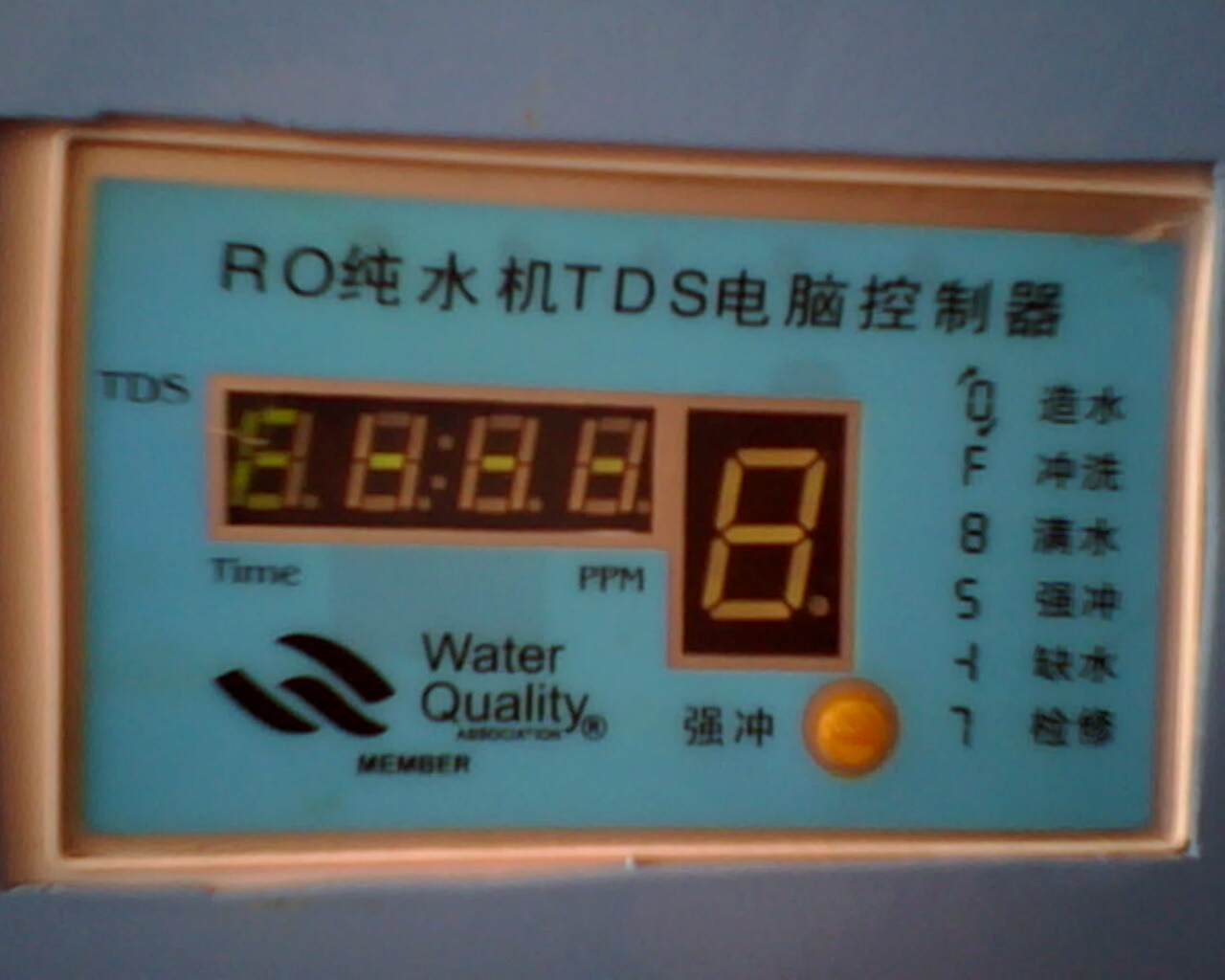

  我看到一種牌子為忘情水的水處理機上專門有一種單片機控制器處理水用的，你找找看，不過請問你這個圖是用什么軟件做的
[ 此帖被河南張先生在2010-06-29 21:14重新編輯 ]
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
10樓  發表于: 2010-06-29 00:20
圖片：
自己分析以下吧，
自己的事情自己做.
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
11樓  發表于: 2010-06-29 00:51
圖片：

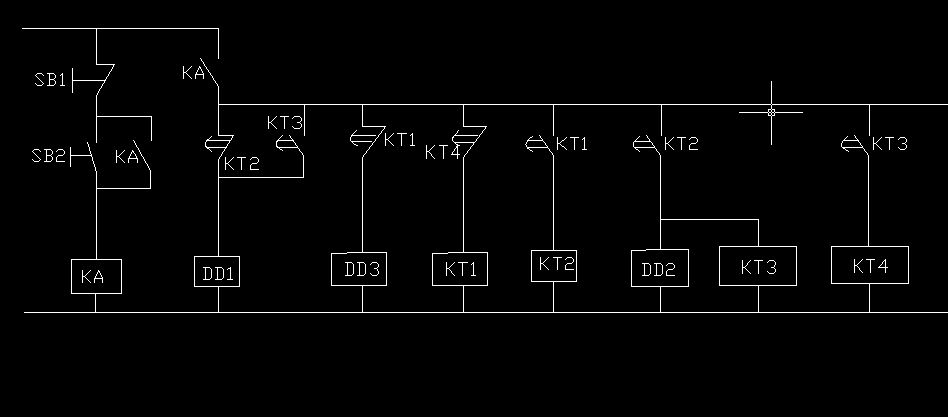

KT1=90M
KT2=20S
KT3=20S
KT4=20S
用PLC太奢侈了，4個時間繼電器，4個中間繼電器，兩個按鈕就可以了。
按下SB1，DD1和DD3同時閉合，延時90分鐘關閉DD3，再延時20S關閉DD1并開啟DD2，再延時20S開啟DD1，再延時20S回到開頭的狀態。一直循環……
[ 此帖被chenpingyg在2010-06-29 00:58重新編輯 ]
