樓主  發表于: 2010-09-06 13:23

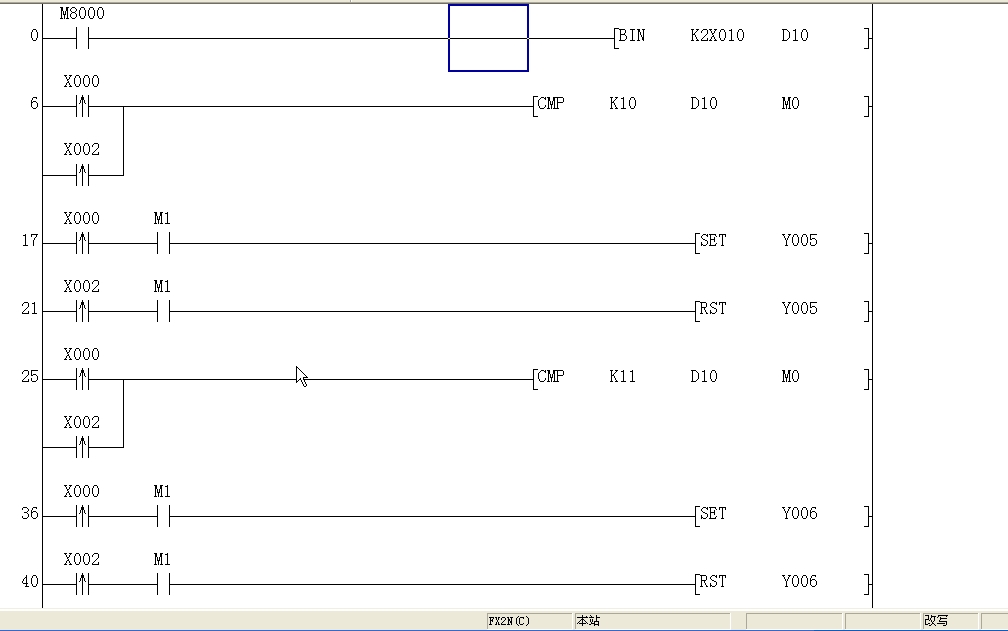

圖片：
幫忙分析一下原理，怎么不會 Y5 Y6  一起動作  這是一個手動部分在別人的程序里面看到的  我分析是會一起動作的但是不會一起  請師傅們解釋一下原理
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1229 個
工控威望: 3549 點
下載積分: 856 分
在線時間: 458(小時)
注冊時間: 2010-08-24
最后登錄: 2024-06-25
查看niningtt的 主題 / 回貼
1樓  發表于: 2010-09-06 18:43
你這是斷章取義，分析程序要整個來看，因為不是你自己的程序，你不知道其他地方會不會有想干的東西。比如：
LD X0
OUT Y5
OUT Y6
LD M0
OUT Y5
你看這是怎么動作法？
xqx666
深圳中級電工
級別: 家園�？�
精華主題: 0
發帖數量: 553 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2023-07-13
查看xqx666的 主題 / 回貼
2樓  發表于: 2010-09-06 18:43
當X11，X13           有信號時，按下X0然后Y5輸出。
當X10，X11，X13有信號時，按下X0然后Y6輸出。
當Y5或Y6其中一個有輸出時，按下X2全部復位。
電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
yangyongfen
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 254 點
下載積分: 20917 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2024-08-23
查看yangyongfen的 主題 / 回貼
3樓  發表于: 2010-09-06 20:13
我是按別人的思路來編的，現在我自己用PLC實驗了我發的這一段程序都是不同時輸出的，1樓的兄弟說的那樣的情況不會有。我發的程序我自己用PLC實驗過
sbetg
愛拼才會贏
級別: 探索解密
精華主題: 0
發帖數量: 55 個
工控威望: 199 點
下載積分: 433 分
在線時間: 25(小時)
注冊時間: 2008-03-09
最后登錄: 2021-11-05
查看sbetg的 主題 / 回貼
4樓  發表于: 2010-09-06 21:06
M1上有什么條件，這是個完整的嘛~
yangyongfen
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 254 點
下載積分: 20917 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2024-08-23
查看yangyongfen的 主題 / 回貼
5樓  發表于: 2010-09-06 21:18
M1是CMP比較指令的等于時輸出的位元件
yangyongfen
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 254 點
下載積分: 20917 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2024-08-23
查看yangyongfen的 主題 / 回貼
6樓  發表于: 2010-09-06 21:19
期待高手出現啊
yangyongfen
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 254 點
下載積分: 20917 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2024-08-23
查看yangyongfen的 主題 / 回貼
7樓  發表于: 2010-09-06 21:37
yangxunfen
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangxunfen的 主題 / 回貼
8樓  發表于: 2010-09-07 07:25
iamwhy
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看iamwhy的 主題 / 回貼
9樓  發表于: 2010-09-07 15:29
Y005置位前的M1和Y006置位前的M1不是一起開或斷的。Y005置位前的M1開時，Y006置位前的M1是斷的！之前的比較指令已經給予賦值了�。∶靼證MP比較指令就知道原因了
qlin
學過一點FX型PLC基本知識
級別: 家園�？�
精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的 主題 / 回貼
10樓  發表于: 2010-09-07 15:30
    D10的值是多少？
    若SET Y5一行的M1接通，則（D10）=K10；那么此時，比較值為11的一行比較指令，此時是M0接通、M1斷開，所以Y6不能接通。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會
pretco123
不為失敗找理由，只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2448 個
工控威望: 1733 點
下載積分: 81059 分
在線時間: 1492(小時)
注冊時間: 2008-04-15
最后登錄: 2024-09-20
查看pretco123的 主題 / 回貼
11樓  發表于: 2010-09-07 15:33
要看整個PLC的程序才行...
  • «
