樓主  發表于: 2010-10-21 15:46

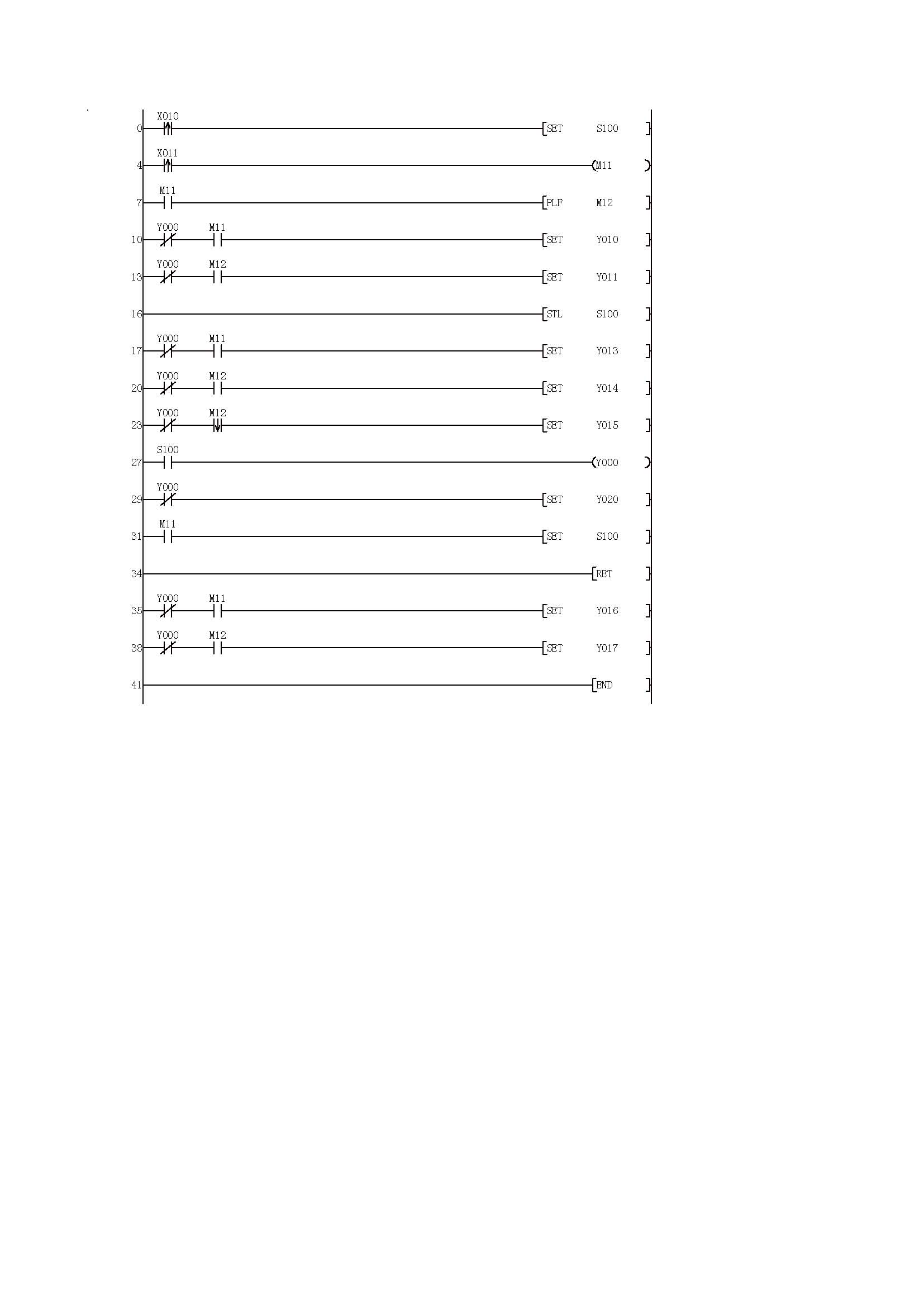

如果不清楚 麻煩請看附件

000.zip (31 K) 下载次数:12

問題1  第10 ，13步  和第17,20步的執行條件有什么區別嗎？一個放在STL S100以前 一個放在STL S100 后？有何區別？
問題2   我先按 X10  再按X11     為什么23步,38步能得電，也就是Y15和Y17能置位，而Y16以及Y10-Y14不能被置位？
問題3  什么是隱藏的RET指令？一個掃描周期 是不是從程序的第一步 一直執行到最后一步？
  非常感謝你的到來與解答！
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2871 分
在線時間: 9503(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-15
查看cvlsam的 主題 / 回貼
1樓  發表于: 2010-10-21 16:24
問題1：區別在于在S100后的程序需要S100為ON時才會動作。

問題2：因為你的動作不夠快，無法在PLC掃描到X10動作后馬上掃描到X11，從而導致S100置位，Y0置位，Y0常閉觸點脫離。

問題3：一個掃描周期就是從頭掃到尾。
