樓主  發表于: 2010-10-13 18:37
圖片：
這種圖怎么翻譯成電路��？
急啊~！
哪位大俠指點一，二，三~~！
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
1樓  發表于: 2010-10-14 18:22
圖片：

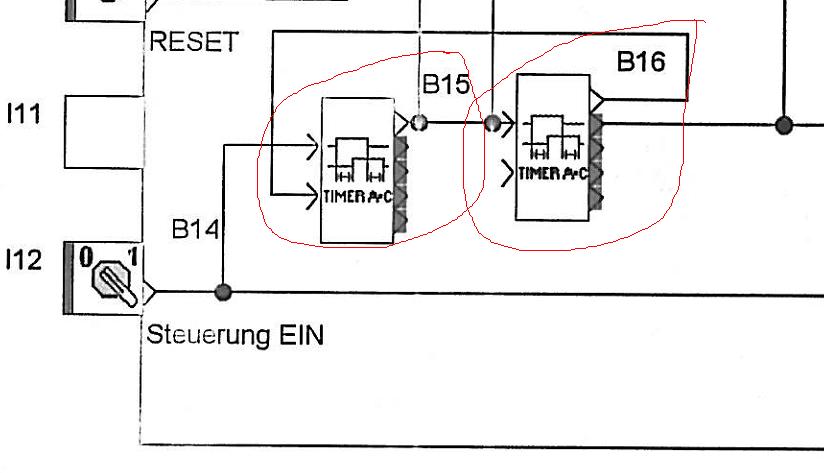

幫我看一下這個西門子邏輯框圖中的B15和B16是個什么 元件？
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
linglong
級別: 略有小成
精華主題: 0
發帖數量: 299 個
工控威望: 442 點
下載積分: 1415 分
在線時間: 1159(小時)
注冊時間: 2008-07-13
最后登錄: 2024-09-21
查看linglong的 主題 / 回貼
2樓  發表于: 2010-10-27 17:20
應該是計時器吧.
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
3樓  發表于: 2010-10-27 18:03
圖片：
計時器在LOGO里也有好幾種的。。。用的是那一個啊~~？
這圖怎么能看出來？？

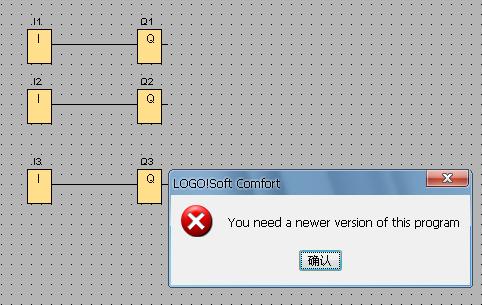

我從西門子下載下來的LOGO軟件，怎么聯不LOGO控制器呢~！
如圖
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
4樓  發表于: 2010-10-27 18:54
引用
引用第2樓linglong于2010-10-27 17:20發表的  :
應該是計時器吧.

B15和B16我也認為是類似計時器的元件 。
但是這個兩相同的計時器連線不一樣。
LOGO里的計時器有好幾個。
是用哪一種呢？
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 829(小時)
注冊時間: 2009-12-21
最后登錄: 2024-09-21
查看jxh668的 主題 / 回貼
5樓  發表于: 2010-10-28 08:04
與、非、或
來看看 ，有用的就下了。深圳的可找我呵
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 829(小時)
注冊時間: 2009-12-21
最后登錄: 2024-09-21
查看jxh668的 主題 / 回貼
6樓  發表于: 2010-10-28 08:10
引用
引用第1樓再見理想于2010-10-14 18:22發表的  :
幫我看一下這個西門子邏輯框圖中的B15和B16是個什么 元件？

應該是 通/斷開延時
來看看 ，有用的就下了。深圳的可找我呵
天使之心
級別: 略有小成
精華主題: 0
發帖數量: 188 個
工控威望: 321 點
下載積分: 4217 分
在線時間: 138(小時)
注冊時間: 2009-02-08
最后登錄: 2024-09-18
查看天使之心的 主題 / 回貼
7樓  發表于: 2010-10-30 19:44
下載到電腦上，用LOGO！編程軟件轉換成梯形圖，這樣容易看得懂。
carrful
級別: 略有小成
精華主題: 0
發帖數量: 556 個
工控威望: 379 點
下載積分: 1124 分
在線時間: 131(小時)
注冊時間: 2007-05-24
最后登錄: 2024-02-18
查看carrful的 主題 / 回貼
8樓  發表于: 2010-10-30 22:02
軟件連不上，是因?yàn)槟悻F(xiàn)在用的LOGO!版本較高，可能是OBA6的，軟件需要升級
三菱
xiaobao407
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xiaobao407的 主題 / 回貼
9樓  發表于: 2010-10-30 23:01
把電路圖發到我郵箱,我把它的梯形圖畫出來再發給你
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
10樓  發表于: 2010-10-31 16:36
哥們啊，我本沒　有原程序　的。
這個只是一個PDf文件　國外給的。。。。
要按此邏輯關係來做LOGO程序～！～～～！～！
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
