菜鳥提問：我用三菱觸摸屏軟件GT-Designer2開發，我想在程序當【M105】 ON的時候自動在畫面上彈出另一個畫面，比如：我現在是在畫面5，當M105有信號時，自動彈到畫面8，該怎呢做呢？
keliter
從菜鳥到老鳥的過程
級別: 探索解密
精華主題: 0
發帖數量: 44 個
工控威望: 134 點
下載積分: 2225 分
在線時間: 21(小時)
注冊時間: 2010-01-22
最后登錄: 2013-08-19
查看keliter的 主題 / 回貼
1樓  發表于: 2010-12-08 11:07
兄弟們  有沒有不吝賜教的呀
peidegin
觸摸屏、PLC技術交流
級別: 工控俠客
精華主題: 0
發帖數量: 843 個
工控威望: 3258 點
下載積分: 26322 分
在線時間: 1162(小時)
注冊時間: 2009-05-21
最后登錄: 2023-07-19
查看peidegin的 主題 / 回貼
2樓  發表于: 2010-12-08 11:20
可以做 到 的
QQ：532904130
承接橡膠機械設備、水處理設備、貼標設備、鋁箔封口設備、灌裝設備、旋蓋設備等電控系統設計及調試、并提供液壓設備的液壓系統和設備的改進 。
大鵬展翅168
勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1231 個
工控威望: 1498 點
下載積分: 6845 分
在線時間: 600(小時)
注冊時間: 2008-12-13
最后登錄: 2024-09-19
查看大鵬展翅168的 主題 / 回貼
3樓  發表于: 2010-12-08 11:27
可以做到的
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 923 分
在線時間: 9473(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-20
查看cvlsam的 主題 / 回貼
4樓  發表于: 2010-12-08 12:08
我是這樣設定M105為On時從第一個畫面切換到第二個畫面的。

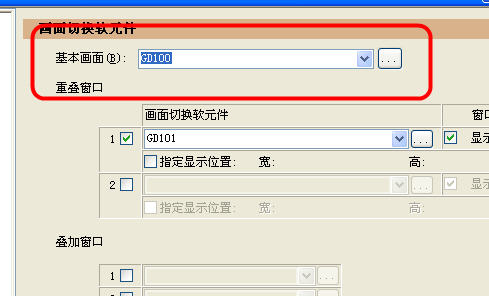

1、設定畫面切換軟元件

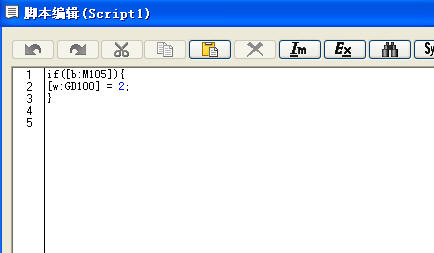

2、為畫面1編寫了腳步，當M105為On時，給畫面切換軟元件填入畫面號2.

Good Luck
本帖最近評分記錄：
  • 下載積分:+3(xqx666) 熱心助人
  • 下載積分:+5(zyfzxh) 熱心助人
    wsk01712
    級別: 略有小成
    精華主題: 0
    發帖數量: 142 個
    工控威望: 275 點
    下載積分: 1453 分
    在線時間: 56(小時)
    注冊時間: 2010-12-08
    最后登錄: 2017-07-03
    查看wsk01712的 主題 / 回貼
    5樓  發表于: 2010-12-08 12:18
    可以做到的
    shaolinsi
    佛曰：不可說
    級別: VIP會員
    精華主題: 0
    發帖數量: 561 個
    工控威望: 1209 點
    下載積分: 1554 分
    在線時間: 112(小時)
    注冊時間: 2010-05-04
    最后登錄: 2014-11-13
    查看shaolinsi的 主題 / 回貼
    6樓  發表于: 2010-12-08 12:36
    發張圖看看，想在程序中改窗口？還是在觸摸屏中設置按鍵？2者不大一樣。


    觸摸屏中設置按鍵很容易，略

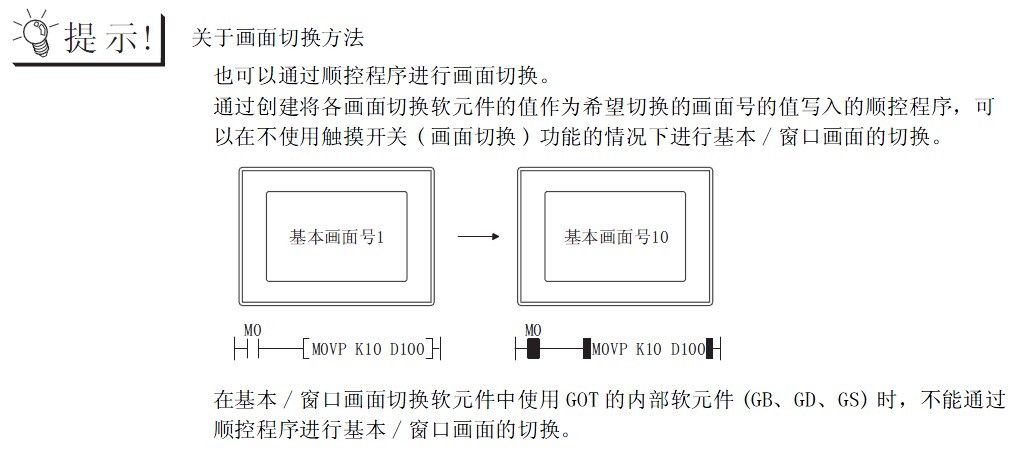

    程序中控制可把畫面軟件元件改成用D等軟元件，不能用觸摸屏自己的軟元件（因為那樣無法用程序改變其值），再在程序中改變D值就可以了。
    這個是我編的一個簡單程序，請看看對樓主有幫助沒有，http://www.24x7lending.com/read-gktid-80163-fpage-2.html
    [ 此帖被shaolinsi在2010-12-08 12:52重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+3(xqx666) 熱心助人
    • 餓米豆腐
    waley1018
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看waley1018的 主題 / 回貼
    7樓  發表于: 2010-12-08 13:28
    可以做到的。。。
    5921338
    好好學習，天天向上
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 680 個
    工控威望: 10443 點
    下載積分: 2467 分
    在線時間: 362(小時)
    注冊時間: 2008-11-27
    最后登錄: 2024-09-19
    查看5921338的 主題 / 回貼
    8樓  發表于: 2010-12-08 13:30
    很簡單的，改變切換畫面數據寄存器D的值。比如你設置的寄存器是D0，那么D0的值是多少就會自動切換到多少頁，當M105為ON時傳送8到D0畫面就會切換到8頁。
    樓主留言：
    熱心助人
    自學
    a403544779
    真想把生活中的所有煩心事都寫進梯形圖，讓它們自動完成。
    級別: 略有小成
    精華主題: 0
    發帖數量: 149 個
    工控威望: 243 點
    下載積分: 1102 分
    在線時間: 92(小時)
    注冊時間: 2010-10-19
    最后登錄: 2024-08-08
    查看a403544779的 主題 / 回貼
    9樓  發表于: 2010-12-10 15:39
         方法不錯，
    [img]http://www.28sp.com/news/UploadFile/200803/24/17277393.jpg[/img]
    keliter
    從菜鳥到老鳥的過程
    級別: 探索解密
    精華主題: 0
    發帖數量: 44 個
    工控威望: 134 點
    下載積分: 2225 分
    在線時間: 21(小時)
    注冊時間: 2010-01-22
    最后登錄: 2013-08-19
    查看keliter的 主題 / 回貼
    10樓  發表于: 2010-12-13 18:46
    恩  我用的方法和8樓的一樣
