樓主  發表于: 2011-04-07 14:46

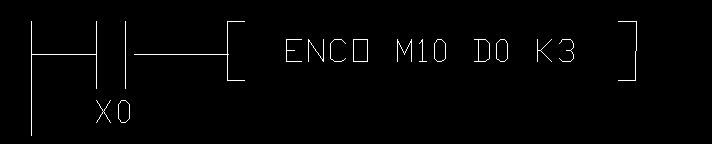

請問上圖中K3的作用是什么？
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 973 分
在線時間: 9473(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-22
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-04-07 15:20
表明要編碼的數據長度。
如你圖中的M10為首地址，2的3次放，也就是M10~M17中編碼。
樓主留言：
大俠，麻煩講的通俗一點，謝謝
左邊的幸福
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看左邊的幸福的 主題 / 回貼
2樓  發表于: 2011-04-07 16:03
回帖是美德 幫你頂哦 嘿嘿
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 973 分
在線時間: 9473(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-22
查看cvlsam的 主題 / 回貼
3樓  發表于: 2011-04-07 16:25
這還不夠通俗啊。

就是說，你老板要你們公司一大群男人排隊等候編碼，當然也包括樓主。

老板本身想全公司像選美一樣全部排隊，但是想想此時沒有人干活了，所以老板說了，就k3的人流下，于是從樓主開始，2的3次方=8，這8個人留下來選美了。

接下來，你老板覺得樓主的身材很迷人，于是給你一個OK，顯示屏D0 上馬上顯示樓主的編號，1號。

于是，樓主就成為了這8個人中的選美冠軍了。
本帖最近評分記錄：
  • 下載積分:+5(雪花飄飄) 經典
    大腳丫
    掙著賣白菜的錢，操著賣白粉的心。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 273 個
    工控威望: 3184 點
    下載積分: 3359 分
    在線時間: 259(小時)
    注冊時間: 2010-01-08
    最后登錄: 2015-02-08
    查看大腳丫的 主題 / 回貼
    4樓  發表于: 2011-04-07 16:45
    引用
    引用第3樓cvlsam于2011-04-07 16:25發表的  :
    這還不夠通俗啊。

    就是說，你老板要你們公司一大群男人排隊等候編碼，當然也包括樓主。

    老板本身想全公司像選美一樣全部排隊，但是想想此時沒有人干活了，所以老板說了，就k3的人流下，于是從樓主開始，2的3次方=8，這8個人留下來選美了。
    .......

    呵呵   樓主參加選美了    就是取M0-M17最高一位的1   寫到D0里面    M17=ON   D0就=7   以此往下推
    大腳丫
    掙著賣白菜的錢，操著賣白粉的心。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 273 個
    工控威望: 3184 點
    下載積分: 3359 分
    在線時間: 259(小時)
    注冊時間: 2010-01-08
    最后登錄: 2015-02-08
    查看大腳丫的 主題 / 回貼
    5樓  發表于: 2011-04-07 16:46
    引用
    引用第4樓大腳丫于2011-04-07 16:45發表的  :

    呵呵   樓主參加選美了    就是取M10-M17最高一位的1   寫到D0里面    M17=ON   D0就=7   以此往下推
    ysheng9099
    三人行必有吾師
    級別: 工控俠客
    精華主題: 0
    發帖數量: 959 個
    工控威望: 2440 點
    下載積分: 21432 分
    在線時間: 120(小時)
    注冊時間: 2010-10-28
    最后登錄: 2024-09-20
    查看ysheng9099的 主題 / 回貼
    6樓  發表于: 2011-04-07 17:09
    來個正經點的解釋：將自M10開始的8個位元件，即：2的3次方個位元件進行編碼，將位元件為1的位存放在D0的你3位中，M10為第0位，M11為第1位。。。M17為第7位
    cvlsam
    富士低壓，POD（觸摸屏），PLC專賣
    級別: VIP會員

    精華主題: 3 篇
    發帖數量: 6760 個
    工控威望: 38361 點
    下載積分: 973 分
    在線時間: 9473(小時)
    注冊時間: 2006-09-13
    最后登錄: 2024-09-22
    查看cvlsam的 主題 / 回貼
    7樓  發表于: 2011-04-07 17:17
    引用
    引用第6樓ysheng9099于2011-04-07 17:09發表的  :
    來個正經點的解釋：將自M10開始的8個位元件，即：2的3次方個位元件進行編碼，將位元件為1的位存放在D0的你3位中，M10為第0位，M11為第1位。。。M17為第7位


    正經點的解釋參見1樓。
    huangyue
    級別: 工控俠客
    精華主題: 0
    發帖數量: 339 個
    工控威望: 2884 點
    下載積分: 11603 分
    在線時間: 357(小時)
    注冊時間: 2010-12-21
    最后登錄: 2024-09-21
    查看huangyue的 主題 / 回貼
    8樓  發表于: 2011-04-07 20:16
    說的太有水準了，簡直可以出書了
