月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-06-12
查看月澤的 主題 / 回貼
樓主  發表于: 2011-02-27 18:47

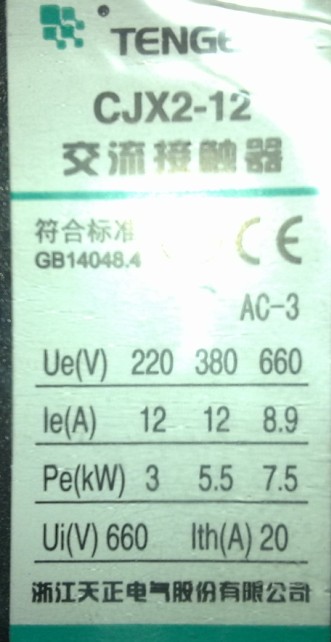

Ui是什么電壓？ Uimp 是什么電壓？ Ith是什么電流


接觸器 上AC-3后面的 幾種規格的 電壓 電流 功率 是接觸器的額定電流 額定功率嗎？

意思是不是 當經過接觸器主觸點 電壓不一樣的時候 其額定電流 額定功率也不一樣呢？

怎么算出的功率 P>UI呢？





揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
1樓  發表于: 2011-02-27 18:53
AC-3是指AC-3類負載使用，
Ith是約定發熱電流~！
Ie是額定能流通電流，Ue是額定能流通電壓~！
Ui我記不清了，可能是絕緣電壓~！
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
2樓  發表于: 2011-02-27 18:58
AC-3后面的是不能電壓級所能驅動的負載功率及電流（參考）。
只要滿足一項也行，比如：第一個圖中的230V電壓級的可以驅動80A電流或者也可驅動22KW~！
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-06-12
查看月澤的 主題 / 回貼
3樓  發表于: 2011-02-27 18:59

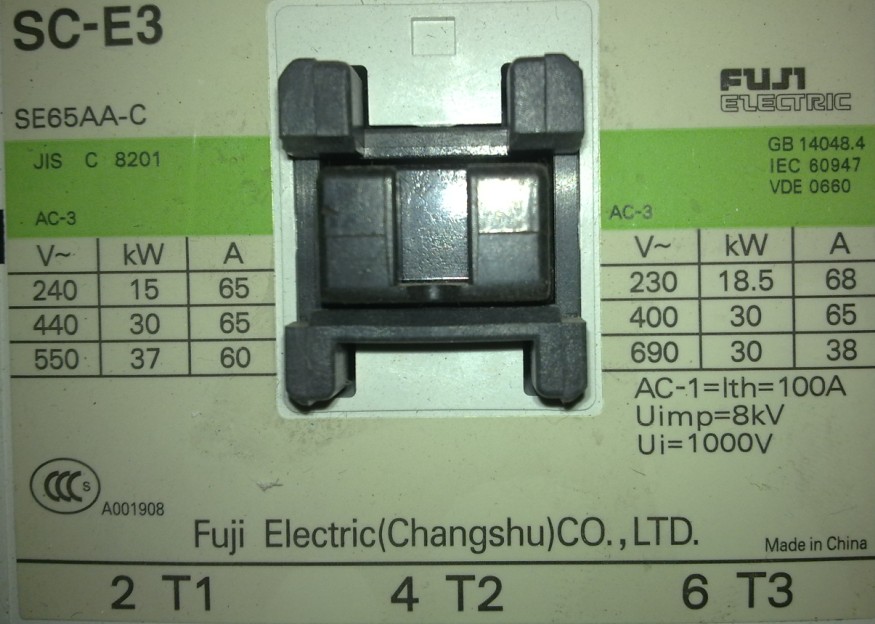

富士那個 左邊和右邊  各自代表什么呢？
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
4樓  發表于: 2011-02-27 19:05
兩邊的電壓級不一樣啊~！230V  240V
FUJI分的細緻～！
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
cailiang123
CAILIANG
級別: 論壇先鋒
精華主題: 0
發帖數量: 410 個
工控威望: 1543 點
下載積分: 18384 分
在線時間: 663(小時)
注冊時間: 2010-01-18
最后登錄: 2024-08-18
查看cailiang123的 主題 / 回貼
5樓  發表于: 2011-02-27 19:46
學習學習
