樓主  發表于: 2011-03-24 15:05

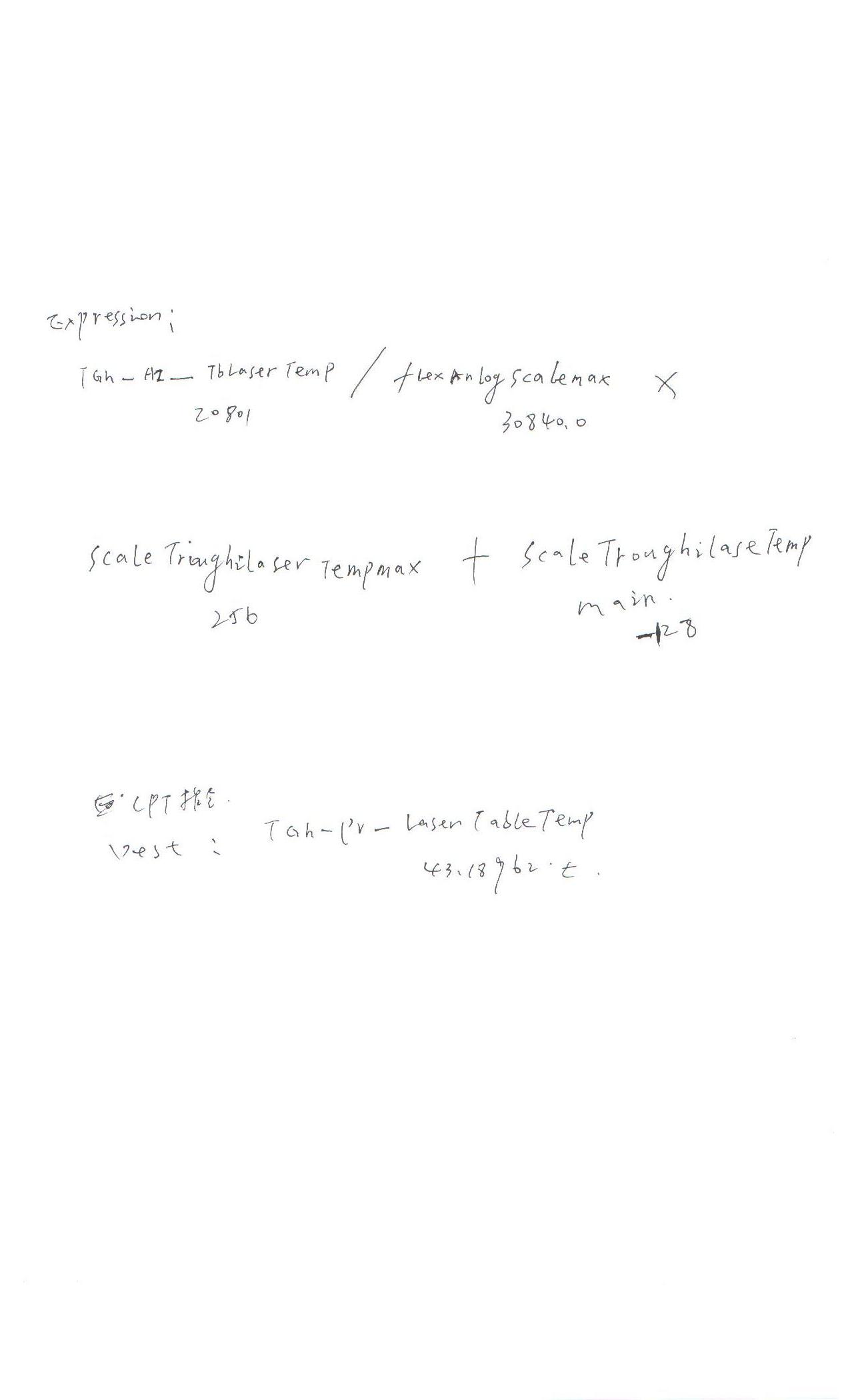

這個溫度計算公式是怎么來的,
公式中的256 和-128指的是測溫元件的測溫范圍嗎?
yuyangcr
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 308 點
下載積分: 523 分
在線時間: 160(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-05
查看yuyangcr的 主題 / 回貼
1樓  發表于: 2011-03-24 15:47
模擬量模塊的讀取值0~30840對應的熱電偶或者熱電阻的溫度值是-128~+128度，20801 是模擬量模塊讀取當前熱電偶或者熱電阻的測量值，要算當前的溫度值計算公式就是：20801X256/30840-128=44.667 但是你這個43.18962是怎么算出來的我還真沒弄明白
本帖最近評分記錄：
  • 下載積分:+4(xqx666) 熱心助人
  • 下載積分:+3(yifan_1987) 熱心助人
    yifan_1987
    沒有最好，只有更好！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 566 個
    工控威望: 745 點
    下載積分: 2169 分
    在線時間: 124(小時)
    注冊時間: 2010-01-07
    最后登錄: 2019-05-26
    查看yifan_1987的 主題 / 回貼
    2樓  發表于: 2011-03-24 16:01
    公式中的256 和-128指的是測溫元件的測溫范圍嗎?
    您說的-128~+128度，不是到256度嗎？要算當前的溫度值計算公式就是：20801X256/30840-128=44.667 但是你這個43.18962是怎么算出來的我還真沒弄明白，這個是精度問題吧！小數點的取值不一樣吧。
    yuyangcr
    級別: 略有小成
    精華主題: 0
    發帖數量: 191 個
    工控威望: 308 點
    下載積分: 523 分
    在線時間: 160(小時)
    注冊時間: 2008-04-15
    最后登錄: 2024-12-05
    查看yuyangcr的 主題 / 回貼
    3樓  發表于: 2011-03-24 16:07
    測溫范圍就是-128~+128  ;那個256是128-（-128）;0度對應的值是30840/2
    本帖最近評分記錄：
  • 下載積分:+3(yifan_1987) 熱心助人
    yifan_1987
    沒有最好，只有更好！
    級別: 家園常客
    精華主題: 0
    發帖數量: 566 個
    工控威望: 745 點
    下載積分: 2169 分
    在線時間: 124(小時)
    注冊時間: 2010-01-07
    最后登錄: 2019-05-26
    查看yifan_1987的 主題 / 回貼
    4樓  發表于: 2011-03-24 16:12
    我這輸入值是4-20ma的，20ma對應的是30840，4ma對應的6168嗎？謝謝你，
    [ 此帖被yifan_1987在2011-03-24 16:46重新編輯 ]
    yifan_1987
    沒有最好，只有更好！
    級別: 家園常客
    精華主題: 0
    發帖數量: 566 個
    工控威望: 745 點
    下載積分: 2169 分
    在線時間: 124(小時)
    注冊時間: 2010-01-07
    最后登錄: 2019-05-26
    查看yifan_1987的 主題 / 回貼
    5樓  發表于: 2011-03-24 16:15
    為什么不寫，最小值-128   ，最大值直接寫128度，
    yifan_1987
    沒有最好，只有更好！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 566 個
    工控威望: 745 點
    下載積分: 2169 分
    在線時間: 124(小時)
    注冊時間: 2010-01-07
    最后登錄: 2019-05-26
    查看yifan_1987的 主題 / 回貼
    6樓  發表于: 2011-03-25 13:25
    如果，我的零時4ma，20ma對應的30840，那么20801對應應該是17.5ma，對嗎？
    xqx666
    深圳中級電工
    級別: 家園常客
    精華主題: 0
    發帖數量: 553 個
    工控威望: 664 點
    下載積分: 1988 分
    在線時間: 280(小時)
    注冊時間: 2009-04-29
    最后登錄: 2024-12-23
    查看xqx666的 主題 / 回貼
    7樓  發表于: 2011-03-26 22:13
    引用
    引用第6樓yifan_1987于2011-03-25 13:25發表的  :
    如果，我的零時4ma，20ma對應的30840，那么20801對應應該是17.5ma，對嗎？

    30840/20=1542
    20801/1542=13.5mA        17.5mA對應的是26985。17.5*1542=26985
    這是線性關系。
