樓主  發表于: 2011-04-09 20:15

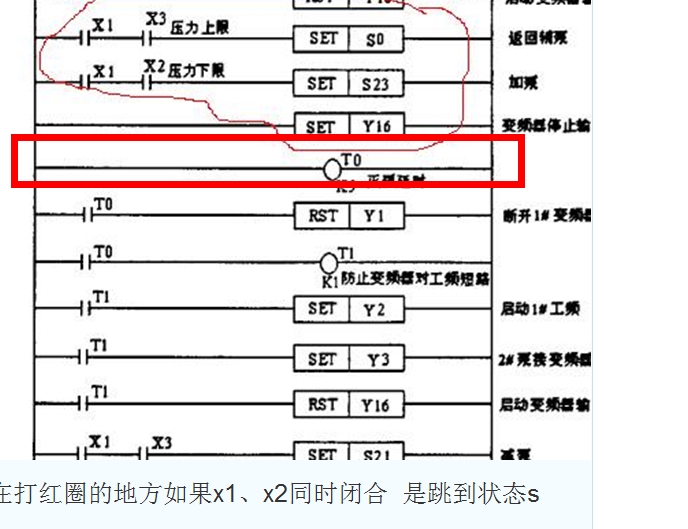

圖片：
在打紅圈的地方如果x1、x2同時閉合  是跳到狀態s23還是y16置1呢
lang2011
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的 主題 / 回貼
1樓  發表于: 2011-04-09 20:16
如果是跳到s23就麻煩大了 這程序就是錯的
lang2011
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的 主題 / 回貼
2樓  發表于: 2011-04-09 20:19
因?yàn)閺膕et    y16開始下面一段就是實現s23功能的
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-06-12
查看月澤的 主題 / 回貼
3樓  發表于: 2011-04-09 20:58
這么看 真的 頭暈

你可以梯形圖換成SFC 看 就一目了然了
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
4樓  發表于: 2011-04-09 21:07
樓主～如果X1,X2不導通，你覺得Y16置1不？
成功的路上需要幫助
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 123(小時)
注冊時間: 2010-10-28
最后登錄: 2024-11-13
查看ysheng9099的 主題 / 回貼
5樓  發表于: 2011-04-09 21:27
梯形圖有問題，X1、X2即使不通Y16好像也是置1
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
6樓  發表于: 2011-04-09 21:34
感覺是書寫不規范，一般轉換狀態那一步應當作為該狀態的最后一步。
成功的路上需要幫助
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼

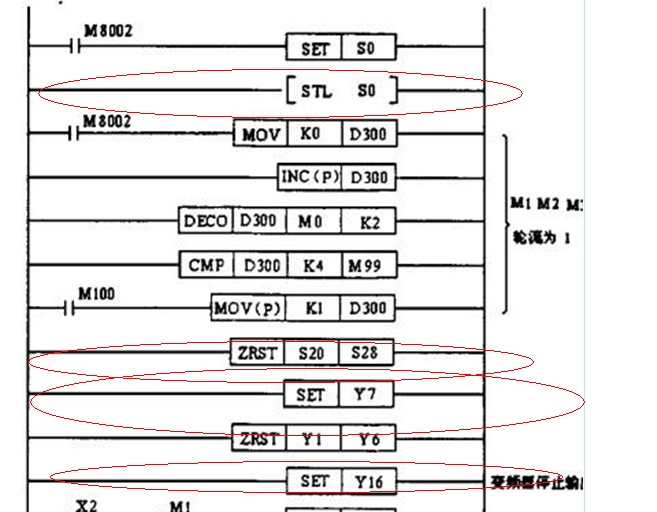

7樓  發表于: 2011-04-10 10:01
圖片：
圖片：
程序還有這樣寫的�。�
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9661 個
工控威望: 8546 點
下載積分: 16705 分
在線時間: 5321(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-13
查看ymmfa的 主題 / 回貼
8樓  發表于: 2011-04-10 10:22
梯形圖是從下向下掃描的，如果條件都成立，執行上面的。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
lang2011
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的 主題 / 回貼
9樓  發表于: 2011-04-10 13:39
感謝各位的幫助，昨晚我把書翻出來仔細看了下，他這程序確實有問題，set   s  是放在一個狀態的后面
lang2011
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的 主題 / 回貼
10樓  發表于: 2011-04-10 15:53
7樓批評的太好了，非常感謝
