樓主  發表于: 2011-09-12 12:01
本人是搞自動化的，也喜歡一些電子制作，在這個論壇也學到不少知識。今天也貢獻一些資料，都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多，M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

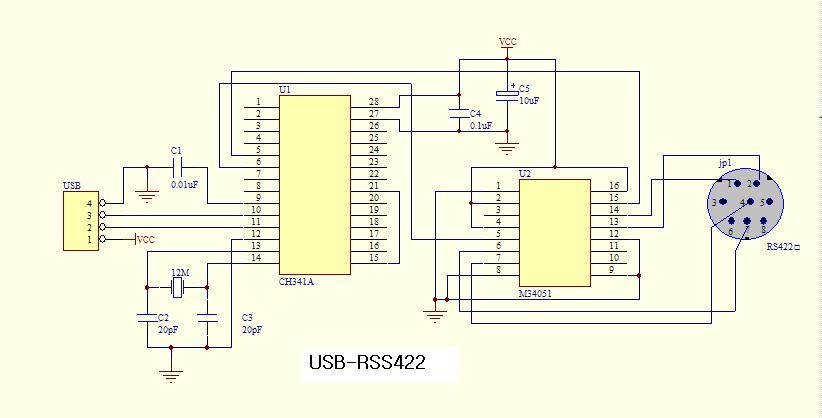

USB-RS422

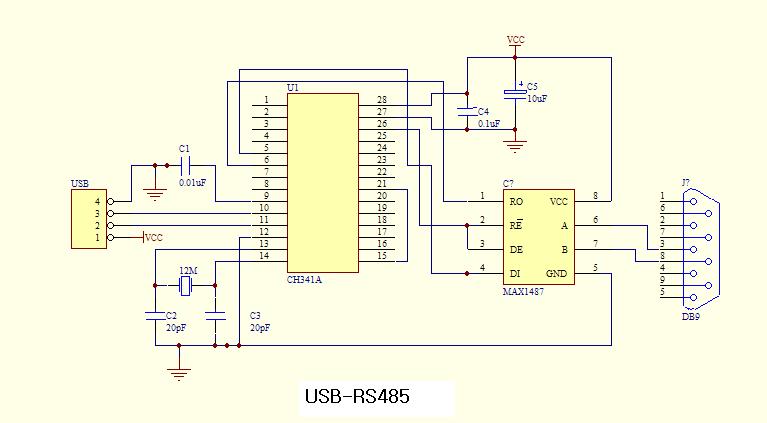

USB-RS485

藍牙接電腦部分





藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米，用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳
圖片.rar (106 K) 下载次数:481
[ 此帖被cwf_plc在2011-09-22 19:49重新編輯 ]
附件： 藍牙電路實物圖.rar (1643 K) 下載次數:735
網站提示: 請不要用迅雷下載附件，容易出錯
