所謂無線PLC，在此有兩層含義：
第一層含義是給PLC增加無線數據終端使其具有無線通信的功能。就是說將PLC通過RS485口與無線數據終端以無線方式連接起來，實現PLC與PLC之間，PLC與觸摸屏之間，PLC與組態軟件之間的無線通信；
第二層含義是指具有少量開關量輸入輸出或模擬量輸入輸出的無線測控終端產品，在一定場合可以替代PLC功能。
采用DTD433M無線數據終端和DTD433H\DTD433F無線測控終端，直接構成無線測控網絡。DTD433F是具有4AI、4AO的模擬量模塊，DTD433H是具有4DI、4DO的開關量模塊，與PLC模塊的功能類似，但是不需要編程，直接使用。
一、兩臺PLC之間的無線Modbus通信方案
二、無線數據終端與無線測控終端連接的應用方案

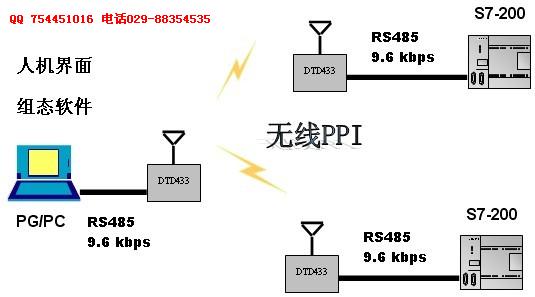

三、觸摸屏與PLC的無線PPI通信方案
四、組態軟件與PLC的無線PPI通信方案
方案說明資料下載地址：http://www.dataie.com/show_down.asp?id=117
