今天老師給了一個題目。我不能理解什么 自鎖  點動 在梯形圖里面是怎樣理解求大哥開導我一下。
        開關控制yo燈亮再到y(tǒng)1亮 那就是說Y0亮了不滅再到y(tǒng)1亮。我想知道要不要自鎖的梯形圖。謝謝。QQ360400396.
                    因?yàn)槲乙獙W(xué)習PLC老師在選拔人參加比賽。我也想?yún)⒓�。所以來認識更多點。求開導。
lxy8517
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 116 點
下載積分: 1246 分
在線時間: 8(小時)
注冊時間: 2010-08-31
最后登錄: 2013-07-04
查看lxy8517的 主題 / 回貼
1樓  發表于: 2012-10-16 21:16
其實這就是與實踐脫節，教育有問題，自鎖其實很好理解，接觸器動作靠線圈通電動作，動作后輔助觸頭導通送電，這是從原先的繼電器電路過來的，建議，重新看一下繼電器電路就可以了。自鎖就是自己鎖定的簡單情況。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2013-01-05 19:02
如果兩個接觸器互鎖，就是把一個接觸器的常閉觸點和另一個接觸器的線圈串聯。同樣把另一個接觸器的常閉觸點和第一個接觸器的線圈串聯。這樣，當其中一個接觸器得電時，其常閉觸點斷開，另一個接觸器線圈就無法得電。這就是互鎖，即兩接觸器線圈無法同時得電。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
3樓  發表于: 2013-01-05 19:10
第一個燈亮了之后，第二個燈才能亮，如果燈是由接觸器控制。那么就可以把第一個接觸器的常開觸點和第二個接觸器的線圈串聯。這樣第一個接觸器吸合，其常開觸點接通，第一個燈亮，第二個接觸器才能得電吸合，第二個燈才能亮。如果第一個接觸器不吸合，其常開觸點不接通，第二個接觸器就無法得電。這也就是順序控制。
章仁虎
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 121 點
下載積分: 475 分
在線時間: 2(小時)
注冊時間: 2012-12-30
最后登錄: 2017-07-09
查看章仁虎的 主題 / 回貼
4樓  發表于: 2013-02-17 00:14
自鎖和點動，這個很簡單，我看了二遍就明白，再不明白拿個實物做個實驗就成。也是新人，也在學習中。
yaanlh
yaanlh
級別: 略有小成
精華主題: 0
發帖數量: 268 個
工控威望: 449 點
下載積分: 63351 分
在線時間: 178(小時)
注冊時間: 2012-05-16
最后登錄: 2024-12-03
查看yaanlh的 主題 / 回貼
5樓  發表于: 2013-02-18 18:13
我也是新手yo自鎖后Y1在工作就行了。按停止Y0，Y1都斷開。是這樣吧
[ 此帖被yaanlh在2013-02-18 18:23重新編輯 ]
chenshiji618
我就是我不一樣的煙火 我自己看了都上火！
級別: 網絡英雄

精華主題: 0
發帖數量: 832 個
工控威望: 9044 點
下載積分: 1290 分
在線時間: 511(小時)
注冊時間: 2011-07-02
最后登錄: 2024-12-22
查看chenshiji618的 主題 / 回貼
6樓  發表于: 2013-02-19 08:22

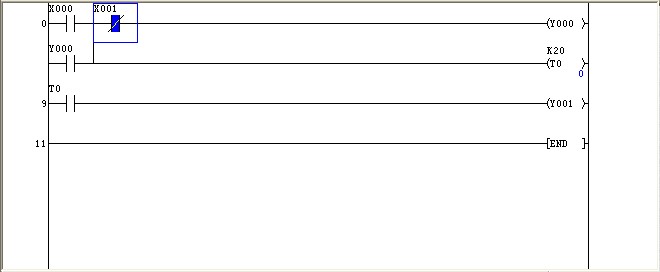

按下X0啟動Y0同時T0延時計時。。。計時到達接通Y1。。。
chenshiji618
我就是我不一樣的煙火 我自己看了都上火！
級別: 網絡英雄

精華主題: 0
發帖數量: 832 個
工控威望: 9044 點
下載積分: 1290 分
在線時間: 511(小時)
注冊時間: 2011-07-02
最后登錄: 2024-12-22
查看chenshiji618的 主題 / 回貼
7樓  發表于: 2013-02-19 08:23
前面的Y0做觸點就是自鎖
gongling888
gongling
級別: 論壇先鋒
精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的 主題 / 回貼
8樓  發表于: 2013-03-03 09:33
編程這門手藝，確實要理論聯系實踐，要看書、更要實物操作。初學者最好有一定的繼電器回路基礎。
恩耐基電氣
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 126 點
下載積分: 532 分
在線時間: 5(小時)
注冊時間: 2013-03-06
最后登錄: 2013-08-20
查看恩耐基電氣的 主題 / 回貼
9樓  發表于: 2013-03-06 09:15
你把我的頭像看懂了，上面的提就學會了，如果看不懂就多翻幾遍課本。
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1195 個
工控威望: 1740 點
下載積分: 7558 分
在線時間: 578(小時)
注冊時間: 2012-08-31
最后登錄: 2024-12-23
查看sanlihu的 主題 / 回貼
10樓  發表于: 2013-03-06 09:44
首先學會繼電控控制原理
再學PLC
學習時注意電路的通斷與時間關系就好理解了
吉圓電氣 QQ751673698
nzm800
級別: 論壇先鋒
精華主題: 0
發帖數量: 552 個
工控威望: 1888 點
下載積分: 7353 分
在線時間: 254(小時)
注冊時間: 2012-12-14
最后登錄: 2024-12-16
查看nzm800的 主題 / 回貼
11樓  發表于: 2013-03-07 00:07
兄弟要出點血買點材料多動手實踐呀，光看書是很難入門的呀
  • «
