樓主  發表于: 2014-03-14 21:50
搞工控經常要用到RS232 轉USB 線。買了很多根，可都不好用，只好自己做了。經在多種觸摸屏上
連接電腦傳輸程序，非常穩定�，F(xiàn)發上來給朋友們分享
附件： 9線RS232轉USB.pdf (96 K) 下載次數:1717
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(zwk34) 熱心助人！
  • 下載積分:+5(jxh668) 感謝分享！
  • 下載積分:+1(達達)
    renlei0806
    級別: 略有小成
    精華主題: 0
    發帖數量: 303 個
    工控威望: 469 點
    下載積分: 14829 分
    在線時間: 178(小時)
    注冊時間: 2013-03-25
    最后登錄: 2024-03-04
    查看renlei0806的 主題 / 回貼
    1樓  發表于: 2014-03-15 23:41
    謝謝分享！
    烏龜船長
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1280 個
    工控威望: 7629 點
    下載積分: 1309 分
    在線時間: 2651(小時)
    注冊時間: 2007-03-21
    最后登錄: 2024-09-20
    查看烏龜船長的 主題 / 回貼
    2樓  發表于: 2014-03-16 09:45
    買了很多根，可都不好用-----------------------不會挑吧，我買的幾根用了好幾年了，F(xiàn)T232芯片 的
    阿土伯
    級別: 探索解密
    精華主題: 0
    發帖數量: 26 個
    工控威望: 145 點
    下載積分: 2632 分
    在線時間: 35(小時)
    注冊時間: 2014-03-13
    最后登錄: 2019-09-16
    查看阿土伯的 主題 / 回貼
    3樓  發表于: 2014-03-16 20:20
    也許是吧。反正自己做一個也很簡單的，就自己做了。
    阿土伯
    級別: 探索解密
    精華主題: 0
    發帖數量: 26 個
    工控威望: 145 點
    下載積分: 2632 分
    在線時間: 35(小時)
    注冊時間: 2014-03-13
    最后登錄: 2019-09-16
    查看阿土伯的 主題 / 回貼
    4樓  發表于: 2014-03-29 23:02
    圖片：

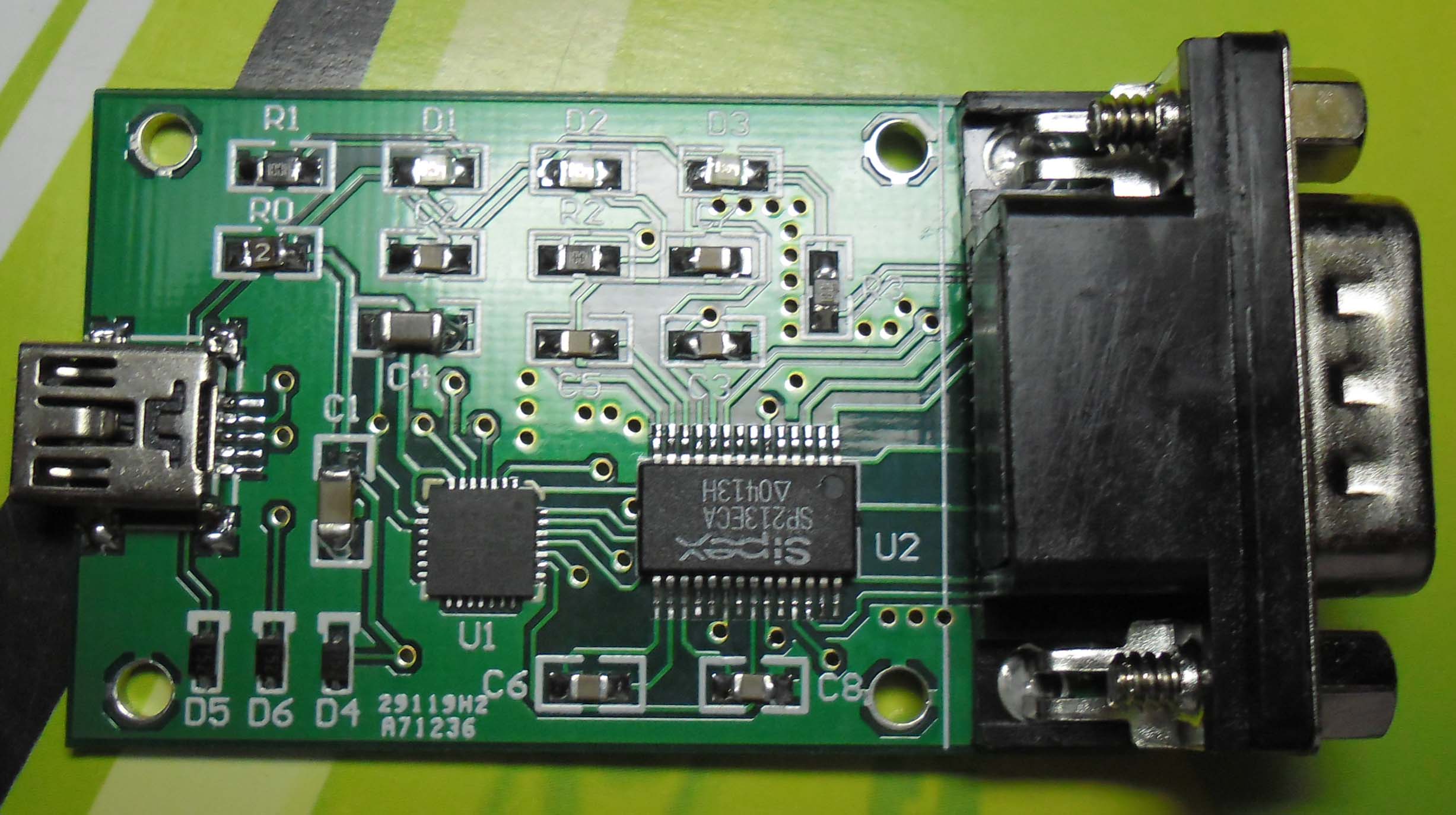

    發一個全部完工的照片。去年就做好，這幾天才找到D4、D5、D6焊上，用的是壞三菱PLC上拆的，上面的型號是：752。實測穩壓值為7.4V。第一次焊無引腳的CP2102，感覺沒想象的那么難。如果有人要PCB文件我可以發上來。
    daocaoren
    天津深聯科技有限公司：www.eacc.icoc.vc
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 453 個
    工控威望: 10783 點
    下載積分: 29511 分
    在線時間: 2622(小時)
    注冊時間: 2013-08-23
    最后登錄: 2024-09-20
    查看daocaoren的 主題 / 回貼
    5樓  發表于: 2014-03-30 11:15
    不錯，謝謝分享
    天津深聯科技有限公司
    www.eacc.icoc.vc
    聯系人：鄧經理
    聯系電話：13802179005
    QQ/微信：524987886
    iteerh
    級別: 家園�？�

    精華主題: 0
    發帖數量: 623 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2362(小時)
    注冊時間: 2006-10-25
    最后登錄: 2024-09-21
    查看iteerh的 主題 / 回貼
    6樓  發表于: 2014-03-30 21:48
    我要我要，全部的資料
    可以分享嗎??

    還有如果原件不足，是否能用別的代替??
    renlei0806
    級別: 略有小成
    精華主題: 0
    發帖數量: 303 個
    工控威望: 469 點
    下載積分: 14829 分
    在線時間: 178(小時)
    注冊時間: 2013-03-25
    最后登錄: 2024-03-04
    查看renlei0806的 主題 / 回貼
    7樓  發表于: 2014-03-30 23:51
    向樓主學習，謝謝！
    tman2006
    級別: 探索解密
    精華主題: 0
    發帖數量: 12 個
    工控威望: 141 點
    下載積分: 642 分
    在線時間: 1(小時)
    注冊時間: 2013-04-28
    最后登錄: 2014-04-01
    查看tman2006的 主題 / 回貼
    8樓  發表于: 2014-04-01 07:44
    謝謝分享
    zq11111
    級別: 家園�？�
    精華主題: 0
    發帖數量: 460 個
    工控威望: 509 點
    下載積分: 4346 分
    在線時間: 204(小時)
    注冊時間: 2010-03-08
    最后登錄: 2024-07-25
    查看zq11111的 主題 / 回貼
    9樓  發表于: 2014-04-02 13:08
    做個幾塊線路板是麻煩事。
    阿土伯
    級別: 探索解密
    精華主題: 0
    發帖數量: 26 個
    工控威望: 145 點
    下載積分: 2632 分
    在線時間: 35(小時)
    注冊時間: 2014-03-13
    最后登錄: 2019-09-16
    查看阿土伯的 主題 / 回貼
    10樓  發表于: 2014-04-08 21:08
    引用
    引用第6樓iteerh于2014-03-30 21:48發表的  :
    我要我要，全部的資料
    可以分享嗎??

    還有如果原件不足，是否能用別的代替??

    電路圖已經發了，就兩個芯片，很好買，也很便宜，其他就是阻容元件了，電路也很簡單，連晶振都不用。這兩個芯片的資料網上搜一下很多的。我將PCB文件發上來給你。用Protel99se打開就行了。
    附件： 9線RS232轉USB.rar (54 K) 下載次數:174
    網站提示: 請不要用迅雷下載附件，容易出錯
    阿土伯
    級別: 探索解密
    精華主題: 0
    發帖數量: 26 個
    工控威望: 145 點
    下載積分: 2632 分
    在線時間: 35(小時)
    注冊時間: 2014-03-13
    最后登錄: 2019-09-16
    查看阿土伯的 主題 / 回貼
    11樓  發表于: 2014-04-08 21:14
    引用
    引用第9樓zq11111于2014-04-02 13:08發表的  :
    做個幾塊線路板是麻煩事。

    是的，主要是學習，順帶收獲了一個小工具
