樓主  發表于: 2019-02-23 16:52

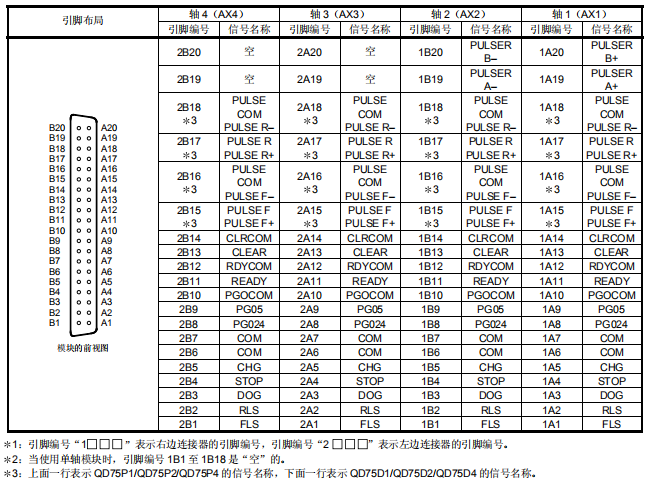

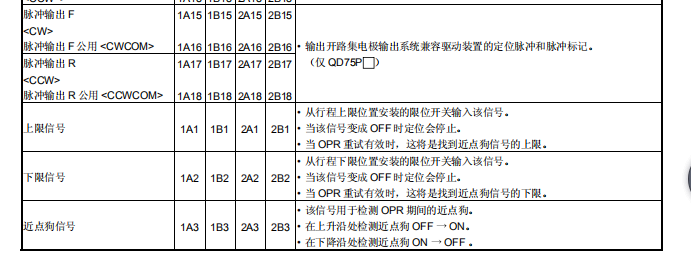

   如圖，用的是三菱LD75P4的模塊，輸出是兩路集電極開路輸出給的脈沖，想帶一個步進電機，現在不僅控制器上只有一路脈沖接收，另一路是脈沖方向，求問如何接線？需要添加輔助點來控制脈沖方向么？
奮斗的涼茶
最窮無非討飯，不死終會出頭
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 132 點
下載積分: 1420 分
在線時間: 25(小時)
注冊時間: 2017-12-14
最后登錄: 2024-10-24
查看奮斗的涼茶的 主題 / 回貼
1樓  發表于: 2019-02-23 16:53
引用
引用樓主奮斗的涼茶于2019-02-23 16:52發表的 關于集電極開路脈沖控制問題 :
[attachment=230328] [attachment=230329] [attachment=230330]   如圖，用的是三菱LD75P4的模塊，輸出是兩路集電極開路輸出給的脈沖，想帶一個步進電機，現在步進控制器上只有一路脈沖接收，另一路是脈沖方向，求問如何接線？需要添加輔助點來控制脈沖方向么？
天誠科技
級別: VIP會員
精華主題: 0
發帖數量: 237 個
工控威望: 469 點
下載積分: 6483 分
在線時間: 237(小時)
注冊時間: 2007-09-29
最后登錄: 2024-09-21
查看天誠科技的 主題 / 回貼
2樓  發表于: 2019-03-01 20:10
還是在分享資料嗎？你有圖紙了，沒看出你的問題呢！
[img]http://ip.ipwind.cn/msn.png[/img]
奮斗的涼茶
最窮無非討飯，不死終會出頭
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 132 點
下載積分: 1420 分
在線時間: 25(小時)
注冊時間: 2017-12-14
最后登錄: 2024-10-24
查看奮斗的涼茶的 主題 / 回貼
3樓  發表于: 2019-03-02 08:38
引用
引用第2樓天誠科技于2019-03-01 20:10發表的  :
還是在分享資料嗎？你有圖紙了，沒看出你的問題呢！

不是分享資料，當時在求助，不知道怎么就點進分享資料里面了，現在已經找到資料了，謝謝
好大的小西瓜
沒有個性的簽名
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 371 點
下載積分: 497 分
在線時間: 128(小時)
注冊時間: 2017-11-01
最后登錄: 2024-11-15
查看好大的小西瓜的 主題 / 回貼
4樓  發表于: 2019-06-12 20:42
一個差分輸出的PLC模塊，一個集電極開路的驅動器根本就不匹配，控制不了的
.......
lch8478
級別: 略有小成
精華主題: 0
發帖數量: 331 個
工控威望: 428 點
下載積分: 1273 分
在線時間: 273(小時)
注冊時間: 2016-07-13
最后登錄: 2024-11-14
查看lch8478的 主題 / 回貼
5樓  發表于: 2019-06-13 14:24
引用
引用第4樓17625645950于2019-06-12 20:42發表的  :
一個差分輸出的PLC模塊，一個集電極開路的驅動器根本就不匹配，控制不了的

LD75P4是差分輸出？LD75D4才是
