樓主  發表于: 2019-12-26 11:47
圖片：
圖片：

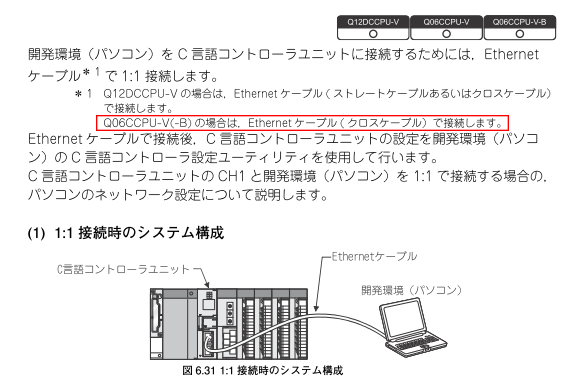

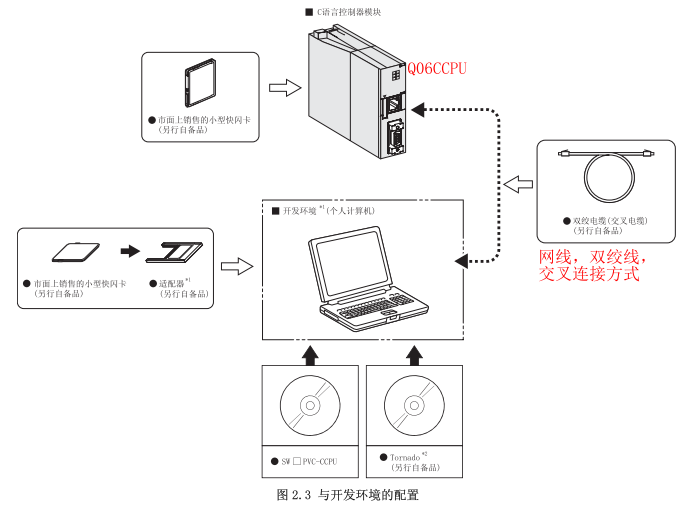

今天碰到一個C語言控制器模塊Q12DCCPU-V Q06CCPU-V Q06CCPU-V-B，查了下資料，分享一下。連接使用以太網電纜ethernet cable RJ-45 - RJ-45。
RJ-45接口的網線分2種：直通（Straight-though）線，交叉（Crossover）線直通式：
兩端都是TA[font=&quot]568B:
TA[font=&quot]568B:橙白,橙.綠白.藍,白藍,綠.棕白.棕
正線兩端線序一樣，線序是：白橙，橙，白綠，藍，白藍，綠，白棕，棕



交叉網線的線序cross-over cable
兩邊不一樣.一邊用TA[font=&quot]568A標準,一邊用TA[font=&quot]568B標準.  就是交叉線.
TA[font=&quot]568A:綠白,綠.橙白.藍,白藍,橙.棕白.棕.
TA[font=&quot]568B:橙白,橙.綠白.藍,白藍,綠.棕白.棕.
交叉線一端是白橙，橙，白綠，藍，白藍，綠，白棕，棕。另一端是白綠，綠，白橙，藍，白藍，橙，白棕，棕。


C語言控制器模塊用戶手冊(詳細篇)Q06CCPU-V-H01
C語言控制器模塊用戶手冊(應用操作編程篇)Q12DCCPU-V Q06CCPU-V Q06CCPU-V-B
sh080764q-C言語コントローラユニットユーザーズマニュアル（ハードウェア設計・機能解説編）
sh080765o-C言語コントローラユニットユーザーズマニュアル（ユーティリティ操作・プログラミング編）


https://pan.baidu.com/s/1qWJ22vSdB2xwEsNp9uENjw提取碼：g9gb
附件： 網線連接方式-直通式-交叉式.zip (150 K) 下載次數:96
網站提示: 請不要用迅雷下載附件，容易出錯
342703002
三菱歐姆龍基恩士松下信捷PLC編程電話18929142571
級別: 工控俠客
精華主題: 0
發帖數量: 337 個
工控威望: 2043 點
下載積分: 2506 分
在線時間: 754(小時)
注冊時間: 2008-04-18
最后登錄: 2023-12-23
查看342703002的 主題 / 回貼
1樓  發表于: 2019-12-26 16:21
東莞兼職，三菱，歐姆龍，基恩士，松下，信捷PLC編程
電話/微信 ： 18929142571  李生
本人9年以上PLC編程經驗，程序穩定，操作方便靈活，價格實惠。
樂菱科技
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 358 點
下載積分: 57985 分
在線時間: 345(小時)
注冊時間: 2015-06-30
最后登錄: 2024-11-10
查看樂菱科技的 主題 / 回貼
2樓  發表于: 2020-01-15 14:43
有軟件嗎
