樓主  發表于: 2022-05-12 01:26

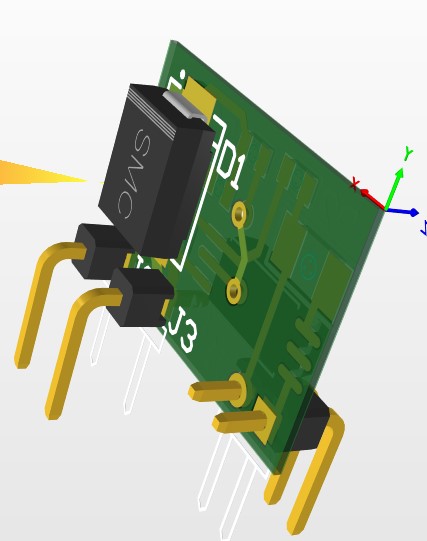

    需要晶體管輸出的PLC，用于步進電機拖動的直線絲桿滑臺模組，完成定位運動控制實驗，滿足教學需求。因現有晶體管輸出的PLC數量不足，而手頭正好有一批繼電器輸出的FX2NFX3U，覺得閑置可惜了。計劃把Y0和Y1端口改裝成高速輸出端口。之前曾把繼電器輸出的FX1S的Y0和Y1端子改裝成晶體管輸出。當時是在洞洞PCB板上焊接普通光耦和續流二極管，用這種簡易方式改裝的效果一般，實測僅能輸出10KHz以下的脈沖。這次打算做正規些，查閱相關資料后，決定采用高速光耦+N溝道增強型MOS管，這樣有利于提高輸出脈沖頻率。于是用AD軟件設計電路并制作PCB圖，在淘寶網上聯系商家訂做PCB板。高速光耦選擇SO6L封裝的TLP2745，MOS管選擇BSN20-7(50V/0.5A)或CES2342(40V/4.6A)，兩個型號的MOS管都是SOT-23封裝，續流二極管選擇SMA封裝的肖特基二極管SS34。R1選擇1812封裝外，其它電阻和電容都是0805封裝。在滿足技術指標前提下，盡量選擇封裝小的元件，方便安裝在狹小的PCB板上。PCB板的長和寬與拆下來的繼電器一樣大。由于FX2N和FX3U板子上拆掉的繼電器，型號不一樣，因而管腳排列方式和間距不一樣，所以分別制作了兩種PCB板。設計電路時，除理論計算外，還用Multisim軟件進行仿真檢驗。軟件的檢驗只供參考，實際制作完成后，還需要通電測試，觀察是否滿足要求。    收到訂購的元件和PCB板后，進行手工焊接，焊接好的電路板進行通電測試，測試結果表明能滿足要求，此時可以把制作好的電路板安裝上去。拆開繼電器輸出的FX2N和FX3U，先拆掉Y0和Y1端口上的繼電器。再安裝已焊好的電路板。除了安裝電路板外，還需要把COM1端與內部24V的負極連接在一起。FX2N和FX3U內部有兩路24V，一路是通過外部接線端子輸出，給輸入裝置和傳感器供電。另一路是通過達林頓集成芯片驅動輸出繼電器線圈。COM1端就要連接這一路，這一路的負極是左邊CN2插座的第4和5引腳。為了保證PLC可靠工作，與COM1端相關的Y0～Y3，就只能驅動24V直流負載，且COM1端只能接外部負載電源的負極。    FX2N和FX3U測試驅動直流24V繼電器線圈，都能可靠工作。在測試脈沖輸出時，F(xiàn)X3U出現意外。執行脈沖輸出指令PLSY時，F(xiàn)X3U的Y0和Y1端口LED常亮，Y0和Y1與COM1端導通，沒有輸出脈沖信號。改變脈沖頻率，改用其他脈沖輸出指令，仍然如此，百思不得其解。后來用1ms定時器控制Y0和Y1時，能輸出1KHz左右的脈沖。查閱FX3U的手冊才知道，F(xiàn)X3U的繼電器輸出和晶體管輸出的操作系統不一樣，繼電器輸出的PLC使用脈沖輸出指令時，只能用高速脈沖輸出適配器輸出脈沖，此時基本單元的Y0和Y1的LED常亮，表示基本基本單元Y0和Y1與COM1端接通。測試FX2N的脈沖輸出很順利，Y0或Y1輸出端口通過步進電機驅動器驅動步進電機，執行一路PLSY指令，調節輸出頻率，在40KHz以下，步進電機能正常工作。用示波器觀測波形，40KHz以下的脈沖波形正常，超過40KHz以上時，波形發生畸變，步進電機運行速度忽快忽慢。執行兩路脈沖輸出指令，頻率不能超過30KHz。測試表明，單路脈沖正常輸出頻率可達到40KHz，效果不錯。
[ 此帖被zhangqi_1234在2022-05-13 09:37重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(jklucy)
  • 下載積分:+1(aaa2073) 好貼好貼！
    zhangqi_1234
    級別: 略有小成
    精華主題: 0
    發帖數量: 342 個
    工控威望: 493 點
    下載積分: 4015 分
    在線時間: 250(小時)
    注冊時間: 2013-03-22
    最后登錄: 2024-11-12
    查看zhangqi_1234的 主題 / 回貼
    1樓  發表于: 2022-05-12 01:28
    圖片：
    圖片：
    圖片：

    (a)電路原理圖
    [ 此帖被zhangqi_1234在2022-05-12 02:05重新編輯 ]
    zhangqi_1234
    級別: 略有小成
    精華主題: 0
    發帖數量: 342 個
    工控威望: 493 點
    下載積分: 4015 分
    在線時間: 250(小時)
    注冊時間: 2013-03-22
    最后登錄: 2024-11-12
    查看zhangqi_1234的 主題 / 回貼
    2樓  發表于: 2022-05-12 02:02
    圖片：
    圖片：
    圖片：
    圖片：

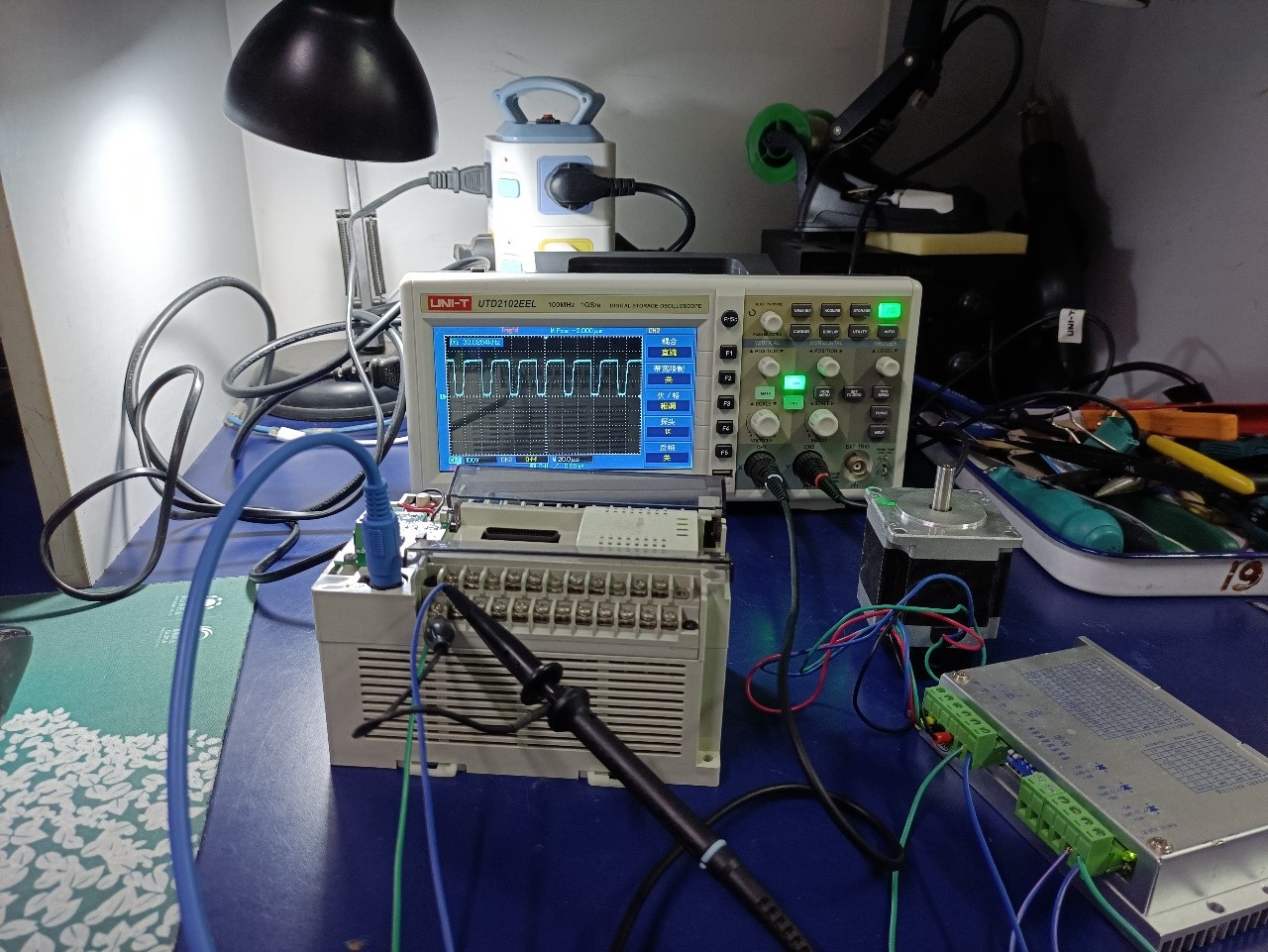

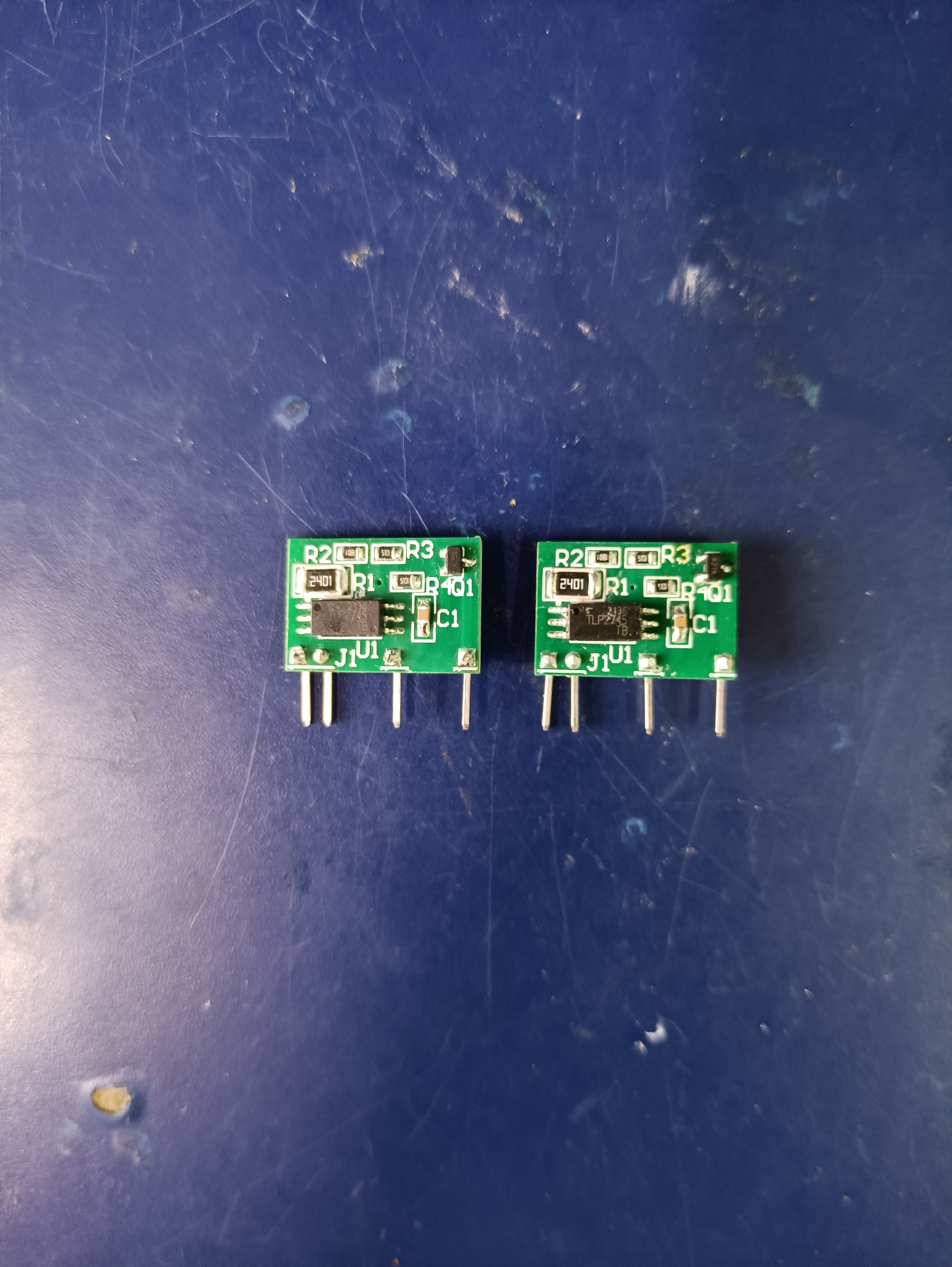

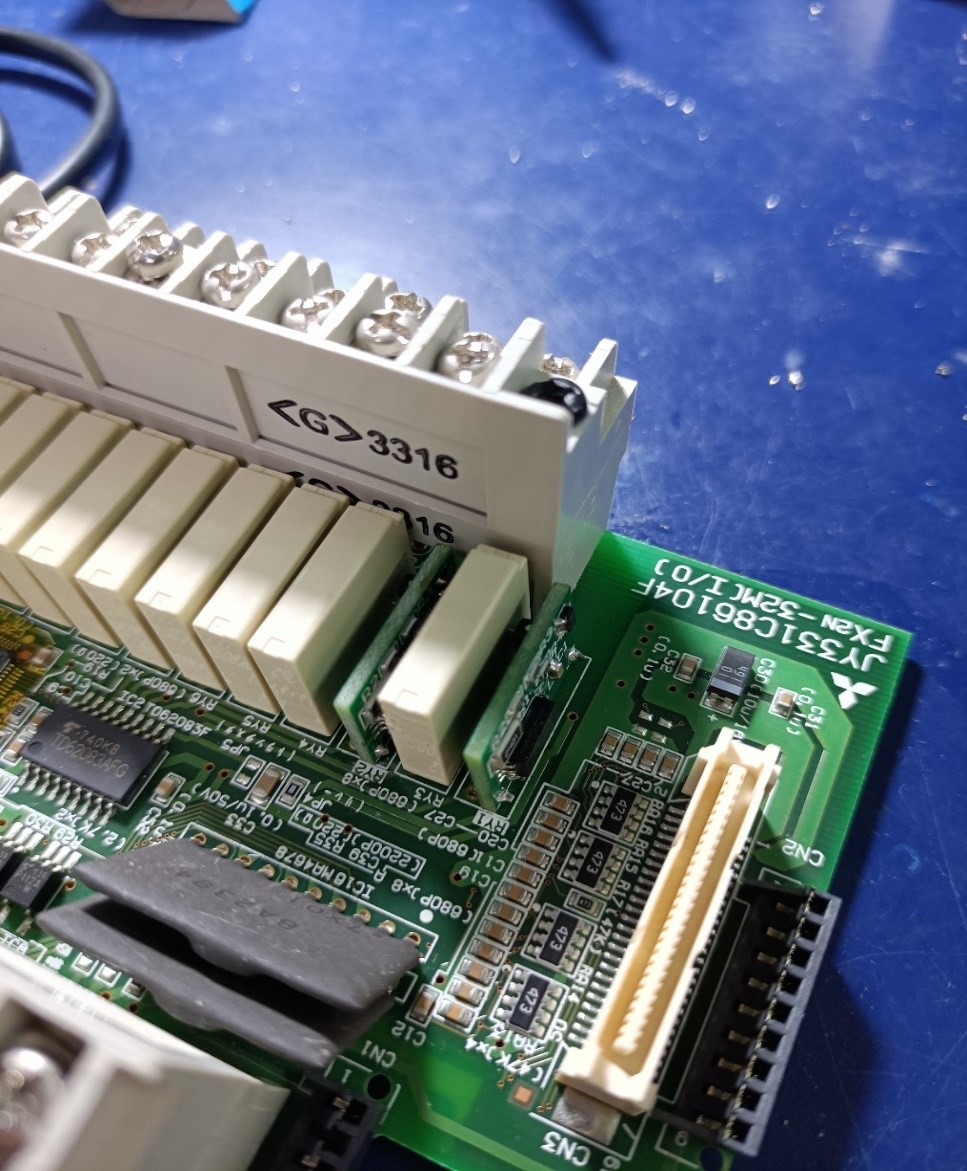

    改裝時所拍的照片
    蝸牛de擱淺
    我家徒四壁，除了成功別無選擇。
    級別: 家園�？�
    精華主題: 0
    發帖數量: 85 個
    工控威望: 823 點
    下載積分: 4038 分
    在線時間: 93(小時)
    注冊時間: 2021-04-06
    最后登錄: 2024-11-13
    查看蝸牛de擱淺的 主題 / 回貼
    3樓  發表于: 2022-05-16 16:25
    人才呀，厲害厲害
    花未全開月未圓    半熏微醉盡余歡
    何須多慮盈虧事    終歸小滿勝萬全
    酷酷數碼
    級別: 略有小成
    精華主題: 0
    發帖數量: 122 個
    工控威望: 231 點
    下載積分: 706 分
    在線時間: 89(小時)
    注冊時間: 2015-08-27
    最后登錄: 2024-06-01
    查看酷酷數碼的 主題 / 回貼
    4樓  發表于: 2022-05-24 23:41
    陸杰工控板就是這玩意，好用
    矽能工控
    級別: 略有小成
    精華主題: 0
    發帖數量: 356 個
    工控威望: 401 點
    下載積分: 1296 分
    在線時間: 267(小時)
    注冊時間: 2020-05-30
    最后登錄: 2024-11-15
    查看矽能工控的 主題 / 回貼
    5樓  發表于: 2022-05-25 02:34
    我們以前這樣改過臺達的PLC的，普通ES的晶體管輸出模塊拆下焊到EH的繼電器輸出的Y0，Y1，帶伺服，非高速還行
    西能自動化，承接非標自動機電控電路電器設計安裝維護維修，電聯18962034521
    zhongliang
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 742 個
    工控威望: 2102 點
    下載積分: 3689 分
    在線時間: 582(小時)
    注冊時間: 2012-10-11
    最后登錄: 2024-11-13
    查看zhongliang的 主題 / 回貼
    6樓  發表于: 2022-06-01 14:19
    謝謝分享，，，。。。。。
    ****************************學海無涯****************************
    shenketong
    級別: 工控俠客
    精華主題: 0
    發帖數量: 96 個
    工控威望: 2014 點
    下載積分: 1934 分
    在線時間: 400(小時)
    注冊時間: 2014-12-15
    最后登錄: 2024-11-03
    查看shenketong的 主題 / 回貼
    7樓  發表于: 2022-06-01 16:36
    厲害
    永宏新華
    級別: 略有小成
    精華主題: 0
    發帖數量: 334 個
    工控威望: 364 點
    下載積分: 13611 分
    在線時間: 98(小時)
    注冊時間: 2022-02-16
    最后登錄: 2024-11-14
    查看永宏新華的 主題 / 回貼
    8樓  發表于: 2022-06-03 11:14
    厲害大師
    金信集團2022
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1791 個
    工控威望: 5003 點
    下載積分: 442 分
    在線時間: 122(小時)
    注冊時間: 2022-09-13
    最后登錄: 2024-11-15
    查看金信集團2022的 主題 / 回貼
    9樓  發表于: 2022-12-02 13:04
    人才呀，厲害厲害
