品牌：阿爾泰科技

簡要介紹：

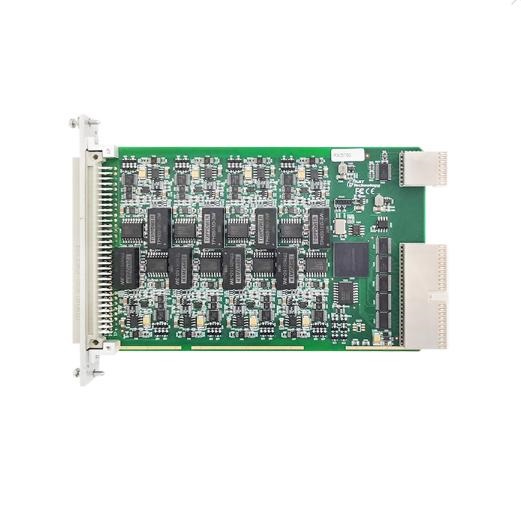

     PXI576x 是一系列隔離模擬輸入同步采集卡，該系列采集卡提供了 16 位，8 路差分模擬輸入通道，采樣率最高支持 2MS/s；300Vrms 的通道間 CAT II 隔離和 3300 Vrms 通道對地
面 5 秒耐壓設計，可保護用戶和設備免受危險電壓的傷害，為高壓測量提供集成式數據采集和信號調理；同步采樣和同步功能，適用于可擴展測量系統；并且此系列采集卡提供了 2 路 PFI 輸入通道，以滿足應用現場的多樣化需求。
      PXI576x 配備的 ART-DAQ 驅動程序及開發套件，可實現從簡單到復雜的數據采集任務，高效快速搭建測試系統；提供易用的編程接口及豐富的編程范例，降低開發成本，方便地將數據采集設備集成到您的系統中。

選擇隔離采集卡的優勢：
電氣隔離使可能會暴露在危險電壓下的傳感器信號與測量系統的低壓背板相分離。隔離提供了
許多優勢，其中包括：
 保護昂貴設備、用戶生命以及數據免遭瞬態電壓威脅
 改善抗干擾度
 去除接地回路現象
 提高共模電壓抑制能力
經隔離處理的測量系統為模擬前端和系統背板分別提供接地面，以使傳感器測量與系統其他部
分相分離。該隔離前端的接地連接是一個可以工作于與大地不同電勢的浮動管腳。存在于傳感器地
和測量系統地之間的任何共模電壓都會受到抑制。這樣可以防止接地環路的形成，并剔除傳感器線
路上的任何噪聲。

推薦使用場合：
涉及以下任一種情形的測量系統都有必要考慮使用隔離技術：
 緊鄰危險電壓
 可能存在瞬態電壓的工業環境
 存在共模電壓或接地電勢波動的環境
 電氣噪聲環境，如存在工業馬達的環境
 必須防止電壓尖脈沖傳輸通過測量系統的對瞬態電壓敏感的應用
共模電壓、瞬態高電壓和電氣噪聲較為常見的應用在工業控制、過程控制和汽車測試等。帶有隔離功能的測量設備可以在這些惡劣的環境下提供可靠的測量。對于與病人直接接觸的醫療設備，隔離有助于防止電源線路的瞬態電流傳輸通過該設備。

          阿爾泰科技產品及技術咨詢：15910369641（同V）
          郵箱：2853689777@qq.com

產品使用手冊下載：
附件： PXI576x系列_H(V6.00.04).pdf (2242 K) 下載次數:5
