樓主  發表于: 2009-08-04 19:48
圖片：

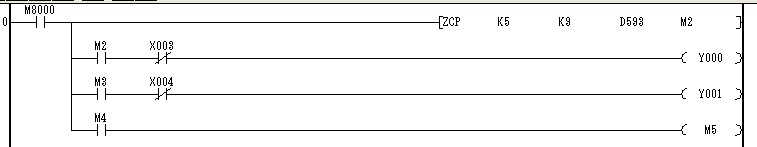

哪位好心的大俠指導下，我這個區間比較指令為什么會沒有輸出？D593是模擬輸入量數據寄存器，10ADC，模擬輸入量用的是直流0-5v的電壓，對應于0--1023。我現在假設當<0.3v時線圈y0有輸出，0.3v--0.5v時y1有輸出,>0.5v時m5輸出。
件件
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 214 點
下載積分: 485 分
在線時間: 108(小時)
注冊時間: 2009-04-25
最后登錄: 2024-11-09
查看件件的 主題 / 回貼
1樓  發表于: 2009-08-04 20:03
你的K5和K9寫錯了，0-5V對應0-1023。那么每1V對應的數字量應該是1023/5=204.6，再乘以0.3為61.38乘以0.5為102.3。所以只要將K5改為K61，將K9改為K102應該就可以了。
