樓主  發表于: 2010-08-30 22:50
圖片：
圖片：

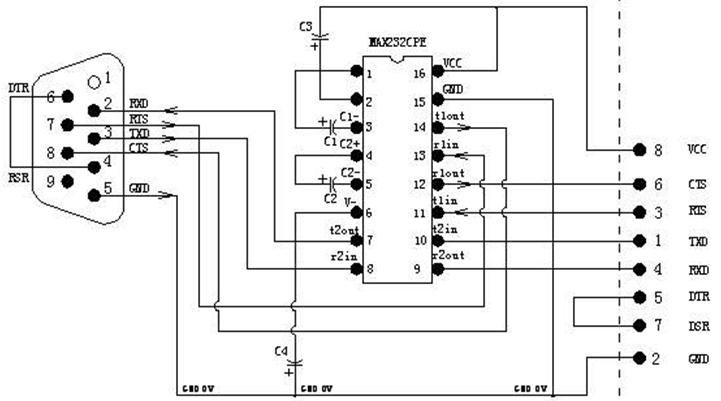

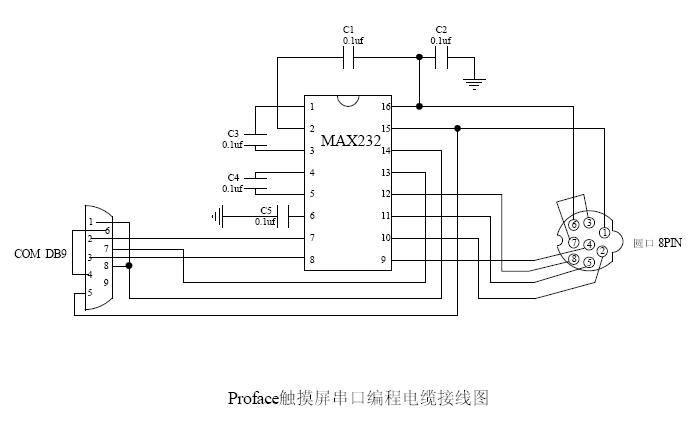

各位老師，下面是兩個PROFACE串口編程電纜圖,究竟哪一個正確？？？
小勝靠智，大勝靠德，厚積薄發，氣勢如虹��！
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
1樓  發表于: 2010-09-03 14:44
第一個絕對正確,我做過并試驗過,效果好得很,第二個就不清楚了.
（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
lxy8517
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 116 點
下載積分: 1246 分
在線時間: 8(小時)
注冊時間: 2010-08-31
最后登錄: 2013-07-04
查看lxy8517的 主題 / 回貼
2樓  發表于: 2010-09-03 17:09
第一個正確，
djf3000
活到老學到老
級別: 略有小成
精華主題: 0
發帖數量: 238 個
工控威望: 418 點
下載積分: 1993 分
在線時間: 64(小時)
注冊時間: 2011-03-18
最后登錄: 2018-12-03
查看djf3000的 主題 / 回貼
3樓  發表于: 2011-04-09 17:49
其實都正確,只是圓頭8針的編號剛好相反,第一個圖從右下開始數,第二個從左下開始數.對嗎?
fielite
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fielite的 主題 / 回貼
4樓  發表于: 2011-04-09 19:55
第一個正確
