樓主  發表于: 2008-04-18 22:37
各位老師:我是威綸通MT510初學者,我的一臺MT510與電腦不知怎么連接.請各位老師指點.給一個接線圖,謝謝!
fswfy
級別: 略有小成
精華主題: 0
發帖數量: 105 個
工控威望: 215 點
下載積分: 428 分
在線時間: 30(小時)
注冊時間: 2007-09-14
最后登錄: 2024-08-06
查看fswfy的 主題 / 回貼
1樓  發表于: 2008-05-29 18:26
威綸通觸摸屏的使用手冊里有詳細介紹,快去查看手冊.
smilewe
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看smilewe的 主題 / 回貼
2樓  發表于: 2008-06-10 13:56
使用手冊里有詳細介紹
chenzou
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chenzou的 主題 / 回貼
3樓  發表于: 2008-09-21 20:06
          9針母頭       2      3      5    7   8

          9針母頭       7      8      5    2   3


上下的管腳分別對應相連OK
本帖最近評分記錄：
  • 下載積分:+3(黃曉liang)
    晴仁枝幾
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看晴仁枝幾的 主題 / 回貼
    4樓  發表于: 2008-09-26 23:52
              9針母頭       2      3      5    7   8

              9針母頭       7      8      5    2   3


    上下的管腳分別對應相連OK
    上邊是電腦還是下邊是電腦？
    flyrcb
    康沃CVP-G3-4T0075C變頻器
    級別: 探索解密
    精華主題: 0
    發帖數量: 31 個
    工控威望: 199 點
    下載積分: 515 分
    在線時間: 116(小時)
    注冊時間: 2008-09-26
    最后登錄: 2016-09-27
    查看flyrcb的 主題 / 回貼
    5樓  發表于: 2008-09-27 14:33
    電腦235----屏785。。。2-7。。。3-8。。。5-5。對引就ok了。
    全新的康沃7.5變頻器出售，深圳博士樂電子傳動有限公司生產的。
    卓發智能
    相互學習，共同進步。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2410 個
    工控威望: 2996 點
    下載積分: 9430 分
    在線時間: 641(小時)
    注冊時間: 2008-08-03
    最后登錄: 2024-09-19
    查看卓發智能的 主題 / 回貼
    6樓  發表于: 2008-10-30 02:37

    照做就可以了。
    相信自我！
    三菱.劉
    活到老，學到老
    級別: 探索解密
    精華主題: 0
    發帖數量: 41 個
    工控威望: 183 點
    下載積分: 615 分
    在線時間: 27(小時)
    注冊時間: 2007-11-27
    最后登錄: 2022-09-29
    查看三菱.劉的 主題 / 回貼
    7樓  發表于: 2009-09-17 15:38
    向呂工學習，簡明扼要
    控制
    級別: 正式會員
    精華主題: 0
    發帖數量: 41 個
    工控威望: 92 點
    下載積分: 591 分
    在線時間: 22(小時)
    注冊時間: 2010-02-02
    最后登錄: 2021-01-02
    查看控制的 主題 / 回貼
    8樓  發表于: 2010-02-09 20:09

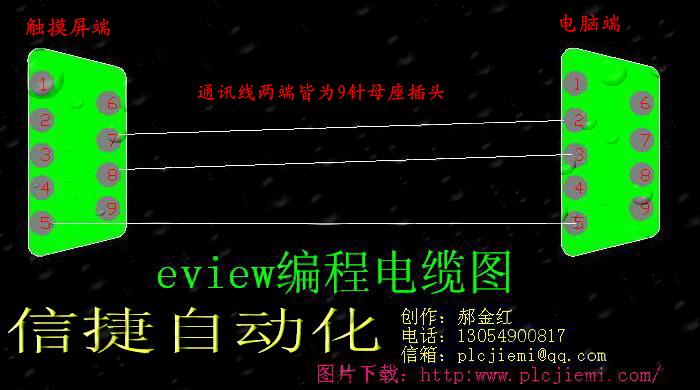

    圖片：
    EVIEW人機與電腦，PLC連接線
    zllszytzzx
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zllszytzzx的 主題 / 回貼
    9樓  發表于: 2010-03-27 08:45
    電腦235對觸摸屏785沒錯！
    sharay
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看sharay的 主題 / 回貼
    10樓  發表于: 2010-03-29 00:12
    9樓說的不錯。我接過
