樓主  發表于: 2010-02-18 11:52
有沒有一個按鈕控制電機開停的線路圖（不用plc）謝謝
sxxdk
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 349 點
下載積分: 1720 分
在線時間: 312(小時)
注冊時間: 2008-10-06
最后登錄: 2015-11-18
查看sxxdk的 主題 / 回貼
1樓  發表于: 2010-02-20 10:38

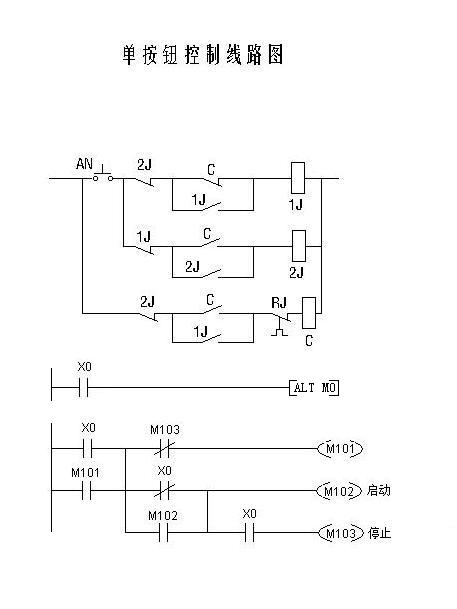

單按鈕控制電機開停線路圖
Doc1.doc (122 K) 下载次数:647
本帖最近評分記錄：
  • 下載積分:+2(wsir123) 熱心助人
    kabitionno
    級別: 探索解密
    精華主題: 0
    發帖數量: 9 個
    工控威望: 159 點
    下載積分: 560 分
    在線時間: 15(小時)
    注冊時間: 2009-08-10
    最后登錄: 2013-08-17
    查看kabitionno的 主題 / 回貼
    2樓  發表于: 2010-03-02 16:51
    你用一個自鎖按鈕不就解決問題了，搞那么復雜干什么
    xb5024
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看xb5024的 主題 / 回貼
    3樓  發表于: 2010-03-03 23:01
    用個轉換開關不就搞定啦
    xyc
    每天學一點
    級別: 工控俠客
    精華主題: 0
    發帖數量: 709 個
    工控威望: 3891 點
    下載積分: 834 分
    在線時間: 410(小時)
    注冊時間: 2007-11-19
    最后登錄: 2016-05-18
    查看xyc的 主題 / 回貼
    4樓  發表于: 2010-03-20 21:21

    用和不用PLC都可以
    [ 此帖被xyc在2010-03-21 20:19重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+2(wsir123) 熱心助人
    • 工控一家人 （老薛）
    sjh861026
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看sjh861026的 主題 / 回貼
    5樓  發表于: 2010-03-29 16:33
    用自鎖按鈕比較理想
    秋秋
    有志者事競成
    級別: 家園常客
    精華主題: 0
    發帖數量: 416 個
    工控威望: 528 點
    下載積分: 1305 分
    在線時間: 236(小時)
    注冊時間: 2010-05-11
    最后登錄: 2024-01-09
    查看秋秋的 主題 / 回貼
    6樓  發表于: 2010-05-12 20:55
    有，我曾用3個中間繼電器和一個按鈕，和一個接觸器來控制一只電機起停，你也可以用計數器，
    北方
    級別: 家園�？�
    精華主題: 0
    發帖數量: 317 個
    工控威望: 529 點
    下載積分: 6196 分
    在線時間: 241(小時)
    注冊時間: 2010-06-22
    最后登錄: 2023-03-11
    查看北方的 主題 / 回貼
    7樓  發表于: 2010-07-25 14:26
    太簡單了——旋轉按鈕。
    a200905
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看a200905的 主題 / 回貼
    8樓  發表于: 2010-07-27 16:45
    有什么意義
    pipi2809
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看pipi2809的 主題 / 回貼
    9樓  發表于: 2010-07-27 23:44
    PROGRAM PLC_PRG
    VAR
        sr1: SR;
        q1: BOOL;
        F_TRIG: F_TRIG;
        a: BOOL;
    END_VAR

    CAL        F_TRIG(CLK := a)

    LD        F_TRIG.Q
    ANDN        q1
    ST        sr1.SET1
    LD        F_TRIG.Q
    AND        q1
    ST        sr1.RESET
    CAL        sr1

    LD        sr1.Q1
    ST        q1
    87278598
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看87278598的 主題 / 回貼
    10樓  發表于: 2010-08-06 10:32
    旋轉按鈕和自鎖按鈕都可以的！
    chen1c2h3y
    傾力共享，共建雙贏！
    級別: 略有小成
    精華主題: 0
    發帖數量: 78 個
    工控威望: 260 點
    下載積分: 695 分
    在線時間: 81(小時)
    注冊時間: 2009-11-10
    最后登錄: 2012-10-20
    查看chen1c2h3y的 主題 / 回貼
    11樓  發表于: 2010-08-18 10:23
    很有意義�。。。。。�
    • «
