山西大同國電電廠分布流量計信號無線采集方案


★ 特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。



■ 企業簡介

國電電力大同第二發電廠是國電電力發展股份有限公司全資擁有的特大型發電企業，是國家“六五”期間為發揮山西的能源優勢、充分利用大同地區豐富的煤炭資源，緩解北京地區用電緊張局面而興建的重點建設工程項目。一期工程于1978年10月14日破土動工，1984年6月30日1號機組投產發電，到1988年11月25日一期工程全部完工，共安裝六臺國產20萬千瓦發電機組，總裝機容量120萬千瓦，年發電量70億千瓦時以上。

西安達泰電子，無線通訊，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸





■ 客戶需求

用戶欲將電廠內4個區域共16路流量計信號傳入約2公里以外的DCS系統中并在無紙記錄儀上顯示數據。由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮采用無線通訊的方式完成四個分散區域模擬量數據的無線傳輸。

西安達泰電子，無線通訊，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸

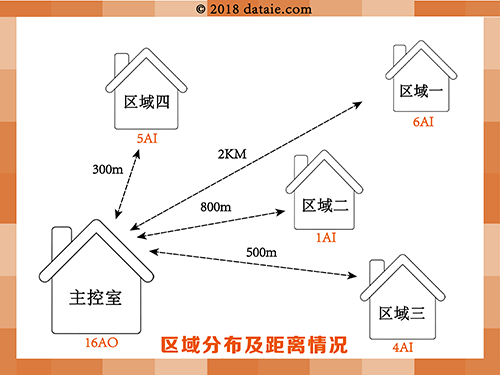

每個區域距離主控室的直線距離及傳輸信號路數如下圖所示 ▼




區域一：距離主控制室最遠的一個點約2KM，此處有6路流量計信號需要傳輸；
區域二：距離主控制室約800米，此處有1路流量計信號需要傳輸；
區域三：距離主控室約500米，此處有4路流量計信號需要傳輸；
區域四：距離主控室約300米，此處有5路流量計信號需要傳輸。

西安達泰電子，無線通訊，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸

■ 【西安達泰電子提供】無線解決方案

根據現場情況，PLC無線通訊專家決定采用DTD110FEY無線模擬量傳輸裝置共5臺來完成用戶所提需求。區域一、區域二、區域三和區域四分別安裝一臺DTD110FEY-T無線模擬量發射裝置；主控室內安裝一臺DTD110FEY-R無線模擬量接收裝置。最終完成四個區域到主控室的模擬量信號四發一收無線采集傳輸工作。

無線通訊方案示意圖 ▼

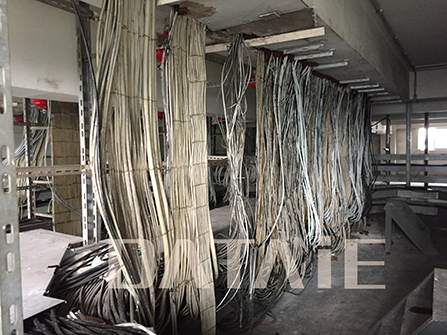

接收端環境示意圖 ▼




西安達泰電子，無線通訊，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸

■ 無線通訊方案的好處

1. 節能環保：功耗小，節能省電。

2. 高效：省去布線施工時間，插電即用

3. 可靠：達泰電子專注工業無線通訊領域16年。生產的產品通過ISO9001質量產品體系認證

4. 簡單：不需要二次開發；后期基本不需要維護

5. 節省成本：沒有運行費用，傳輸距離大于10公里

6. 完備的售后服務： 具有16年工業現場調試經驗的無線通訊專家團隊，為產品提供最可靠的技術支持與售后服務。

西安達泰電子，無線通訊，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸

■ 產品介紹

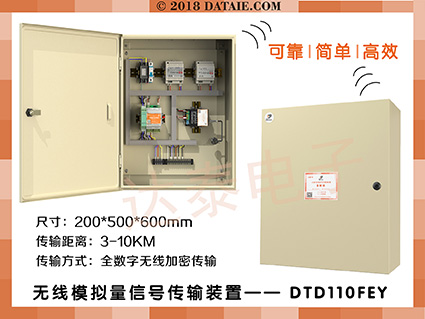

   ◆ 達泰1系無線模擬量傳輸裝置-DTD110FEY




達泰1系無線模擬量傳輸裝置-DTD110FEY，可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點無線傳輸功能。無線裝置無需編程，運用全數字無線加密傳輸方式保證數據安全可靠，傳輸距離在3-10公里，后期無運行費用，配置防雨機箱，防護等級IP45。無線通訊裝置發射端能夠提供1-8路模擬信號輸入，可以直接連接變送器，傳感器，PLC等設備；接收端能夠提供1-8路模擬信號輸入，可以直接連接數顯表，DCS，PLC等設備，發射端與接收端成套使用。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。


· 供電電源：220VAC；

· 傳輸方式：全數字無線加密方式；

· 抗干擾能力：內部集成工業級高抗干擾EMI單元；

· 規格尺寸：200*500*600mm；

· 材質：冷軋鋼板；

· 防塵等級：IP45

西安達泰電子，無線通訊，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸

■ 成功案例

▶ 北京同方潔凈技術有限公司,一主兩從，2013
▶ 西安渭河電廠，堆取料機無線監測，2公里，2014
▶ 國電懷安熱電廠，電腦與多個儀表無線通訊，5公里，2014
▶ 國電福州江陰發電廠，卸料車和PLC無線通訊，200米，2014
▶ 大唐株洲熱電廠，儀表信號無線通訊，1公里，2014
▶ 漢江集團丹江口電化有限責任公司，江河發電流量監測，2公里
▶ 中國東方電氣集團有限公司，兩臺PLC之間的無線傳輸，1公里
▶ 貴州省黔西中水發電廠，分散式機械故障監測，500米
▶ 濱州魏橋電廠，卸料車和PLC的無線通訊，3Km，2015
▶ 內蒙古兆益電力工程有限責任公司，水塔水位監測1發2收，2公里
▶ 重慶大唐國際彭水水電開發有限公司，開關量信號無線通訊，500米，2015
▶ 湖南益陽電廠，泵房到控制室混合信號雙向傳輸，500米，2016
▶ 印度某電廠項目，水池液位信號檢測，3公里，2016
▶ 寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里
▶ 華潤電力賀州分公司，電力儀表到DCS系統，2公里，2016
▶ 華潤電力投資有限公司河北滄州分公司，卸料車PLC之間無線通訊，2016
▶ 華能臨沂發電有限公司，蓄水池?zé)o線控制水泵啟停，3公里
▶ 廣東云浮發電廠，廠內水池水位監測，500米
▶ 山西大唐國際臨汾熱電廠，現場儀表信號到PLC采集，50米，2017
▶ 國華徐州電廠，無線控制水泵，800米，2017
▶ 華潤電力湖北宜城分公司，多點信號傳到DCS系統，2公里，2017
▶ 興義黃泥河發電有限責任公司，水池液位模擬量信號無線傳輸，200米，2017
▶ 華能桂林電廠，卸料車和PLC的無線通訊，3公里，2017
▶ 中源水務有限公司西部分公司，水池水位測控太陽能供電裝置，6公里，2018
▶ 福建龍巖水電站，水庫液位信號到PC機，5KM，2018
▶ 遼寧遼河油田，井口模擬信號和開關信號無線采集傳輸電腦，8公里，2018
▶ 湖南美景環�？萍�，水力發電站水庫液位傳電腦，2018
▶ 中國國電第二發電廠，廠區模擬量4發1收，2公里，2018
