用PLC設計剪床自動控制： 要求：開始時壓鉗、剪刀應在X0、X1閉合待機狀態。板料推進至X3位置，壓鉗下壓至X4位壓力上升。此時剪刀下剪，剪完后剪刀上升至X1處（同時計數一次），壓鉗上升至X0處，進入第二次 ...

用PLC設計剪床自動控制：

要求：開始時壓鉗、剪刀應在X0、X1閉合待機狀態。板料推進至X3位置，壓鉗下壓至X4位壓力上升。此時剪刀下剪，剪完后剪刀上升至X1處（同時計數一次），壓鉗上升至X0處，進入第二次剪切狀態�？砂从�(jì)數剪切，也可不計數剪切

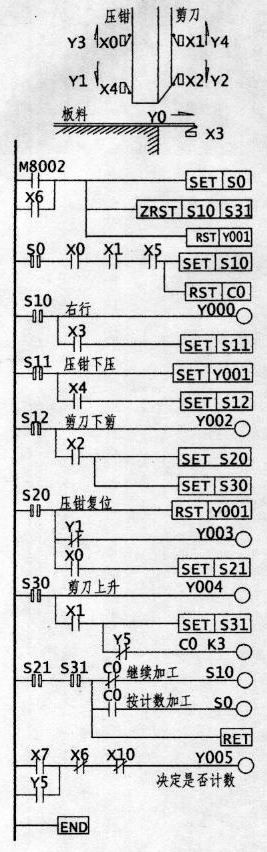

一、梯形圖如下：



二、程序如下：








本帖最近評分記錄：
  • 下載積分:+2(wxh0734) 辛苦了
    yuhefang
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看yuhefang的 主題 / 回貼
    1樓  發表于: 2008-10-19 22:12
    頂
    起！！
    silky
    級別: 略有小成
    精華主題: 0
    發帖數量: 429 個
    工控威望: 325 點
    下載積分: 1584 分
    在線時間: 1057(小時)
    注冊時間: 2008-02-22
    最后登錄: 2024-12-21
    查看silky的 主題 / 回貼
    2樓  發表于: 2008-10-21 08:28
    不錯，支持了。
    王科
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看王科的 主題 / 回貼
    3樓  發表于: 2008-10-21 21:24
    頂起~！很適合學習用
    不知道大大用的是什么牌子的PLC
