樓主  發表于: 2008-06-28 12:22
在本站中看到s7-300中0-10V對應端口0-27648,

那么S7-200中4~20mA對應多少?
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 963 分
在線時間: 9473(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-21
查看cvlsam的 主題 / 回貼
1樓  發表于: 2008-06-28 13:09
因200系列的模塊所使用的電流為0-20mA，而對應的單極性數據為0-32000
因此每mA對應的為32000/20=1600

按此對應關系，4-20mA對應的為：1600*4~1600*20=6400~32000

以上！

Good Luck！
foxplc
水到渠成
級別: 家園�？�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
2樓  發表于: 2008-06-28 15:41
在cvlsam的指點下我感到在一點點進步,希望我能早一天編出完整的程序.
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
3樓  發表于: 2008-06-29 15:08
圖片：
圖片：
圖片：

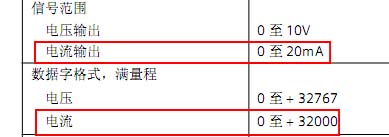

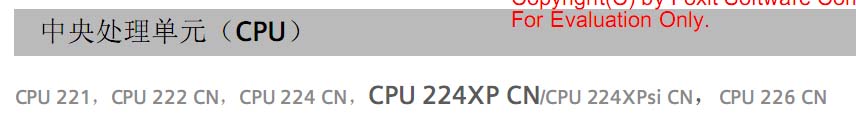

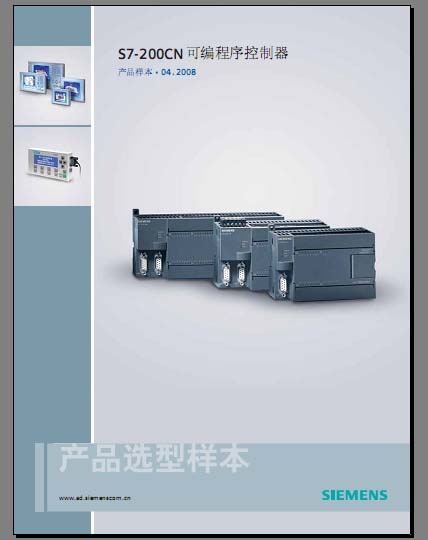

cvlsam的資料來源是否如圖?
97135yyf
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看97135yyf的 主題 / 回貼
4樓  發表于: 2008-07-01 20:07
都是高手哦！
wjun7610
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 249 點
下載積分: 708 分
在線時間: 31(小時)
注冊時間: 2007-09-16
最后登錄: 2024-08-09
查看wjun7610的 主題 / 回貼
5樓  發表于: 2008-07-02 14:49
實際上S7200的有效精度是0~4000，不過要做一次轉換，200的模擬量是12位的只不過她用的內部位不是從0~11的位地址，所以顯示的適合是0~32000，其實最好的方法就是自己通過程序處理，把他轉換到0~4000（電流輸出時是0~2000，最高位始終是1）
本帖最近評分記錄：
  • 下載積分:+1(yyhexf) 優秀文章!
  • 下載積分:+1(江小丫) 優秀文章!
  • 下載積分:+3(foxplc) 優秀文章!太專業了，希望 ..
    wohenhuai
    級別: 略有小成
    精華主題: 0
    發帖數量: 122 個
    工控威望: 282 點
    下載積分: 2335 分
    在線時間: 377(小時)
    注冊時間: 2008-06-03
    最后登錄: 2022-08-22
    查看wohenhuai的 主題 / 回貼
    6樓  發表于: 2008-07-02 15:11
    雖然沒用到,還是謝謝,學習了
    lgf1008
    危機=機會
    級別: 略有小成
    精華主題: 0
    發帖數量: 227 個
    工控威望: 457 點
    下載積分: 511 分
    在線時間: 30(小時)
    注冊時間: 2008-05-26
    最后登錄: 2023-06-20
    查看lgf1008的 主題 / 回貼
    7樓  發表于: 2008-07-09 11:21
    看看應用手冊就可以了。
    jin1315
    級別: 略有小成
    精華主題: 0
    發帖數量: 110 個
    工控威望: 241 點
    下載積分: 1149 分
    在線時間: 23(小時)
    注冊時間: 2007-06-04
    最后登錄: 2024-06-04
    查看jin1315的 主題 / 回貼
    8樓  發表于: 2008-07-12 09:05
    學習學習
    tony_0201
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看tony_0201的 主題 / 回貼
    9樓  發表于: 2008-07-12 14:09
    頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂頂
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3393 個
    工控威望: 3189 點
    下載積分: 70297 分
    在線時間: 1602(小時)
    注冊時間: 2008-04-20
    最后登錄: 2024-09-21
    查看wwcwwc的 主題 / 回貼
    10樓  發表于: 2008-07-13 17:25
    贊成2摟觀點.正解.
    fd3100
    級別: 略有小成
    精華主題: 0
    發帖數量: 126 個
    工控威望: 211 點
    下載積分: 679 分
    在線時間: 54(小時)
    注冊時間: 2008-01-16
    最后登錄: 2024-09-01
    查看fd3100的 主題 / 回貼
    11樓  發表于: 2008-07-13 23:35
    學習了一下
    • «
