樓主  發表于: 2011-10-14 11:39

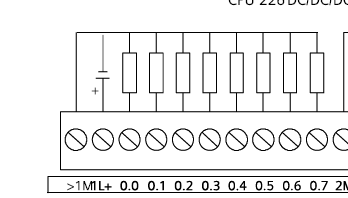

原來西門子200系列大都是源型輸出，接線差點搞錯了。 如果初次使用要注意。





這個又是漏型輸出。


ziji2009
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 293 點
下載積分: 24113 分
在線時間: 139(小時)
注冊時間: 2009-12-27
最后登錄: 2024-07-22
查看ziji2009的 主題 / 回貼
1樓  發表于: 2011-10-15 10:21
學習了，謝謝！
791891
山登絕頂人為峰
級別: 略有小成
精華主題: 0
發帖數量: 200 個
工控威望: 397 點
下載積分: 2463 分
在線時間: 199(小時)
注冊時間: 2007-11-12
最后登錄: 2024-08-28
查看791891的 主題 / 回貼
2樓  發表于: 2011-10-15 10:41
大部分是：歐源，亞漏。
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21618 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2024-09-14
查看回憶依然最美的 主題 / 回貼
3樓  發表于: 2011-10-16 16:44
只有CPU224XPSi才是漏型輸出的，本系列其他CPU均是源型輸出！
hejian96
級別: 略有小成
精華主題: 0
發帖數量: 304 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的 主題 / 回貼
4樓  發表于: 2011-10-17 12:44
確實漏型輸出的還沒有用過，用到200系列全是原型輸出的。應該注意到這個問題
