樓主  發表于: 2012-03-09 12:17



各位大神好我是一個工控愛好者初學，有段高速計數器的程序不知道怎么運轉的啊，請各位大神能給講解下么？ 就是不懂程序怎么跑的 謝謝大神 也可以+QQ244537764 謝謝了   中斷那里是SMD42
   題目是   使用編碼器進行定位控制，電機通過變頻器選定合適的額速度是傳送帶帶動貨物運行，貨物走2M后停止。
     PLC通過高速計數器來統計編碼器發生的脈沖數，確定貨物的位置
[ 此帖被奮斗小青年在2012-03-09 13:40重新編輯 ]
mhbxfys
趁年輕，走遍中國！
級別: 網絡英雄
精華主題: 0
發帖數量: 671 個
工控威望: 7027 點
下載積分: 7267 分
在線時間: 231(小時)
注冊時間: 2012-01-04
最后登錄: 2024-12-24
查看mhbxfys的 主題 / 回貼
1樓  發表于: 2012-03-09 15:51
路過！
感謝每位朋友！ 承接plc柜、電氣柜設計、定制。觸摸屏組態、調試。 藍海華騰變頻器代理，變頻器維修�。。�   QQ:545636511
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21638 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2024-11-14
查看回憶依然最美的 主題 / 回貼
2樓  發表于: 2012-03-10 10:34

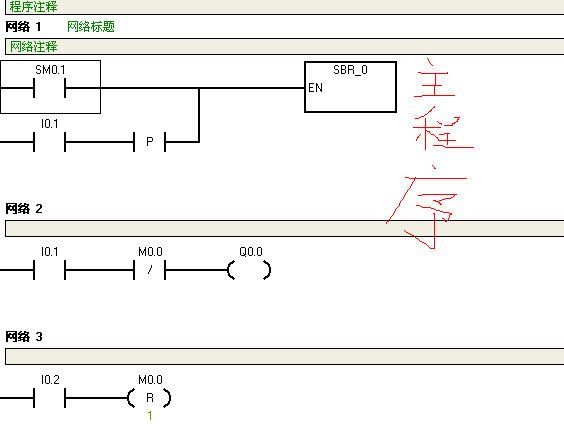

1.主程序：在PLC上電后調用一次子程序和I0.1從0變?yōu)?時調用一次子程序，用來初始化高速計數器，設置高速計數器的各項參數。
2.子程序：設置高速計數器的記數模式為減記數；更新當前值為0；更新預置值為2000；定義高計的工作模式為模式1（脈沖+外部復位，I0.0為脈沖輸入，I0.2為復位信號）；連接中斷程序INT0，12是中斷事件（高計0的當前值等于預置值時執行中斷程序）；中斷允許；啟動高計0。

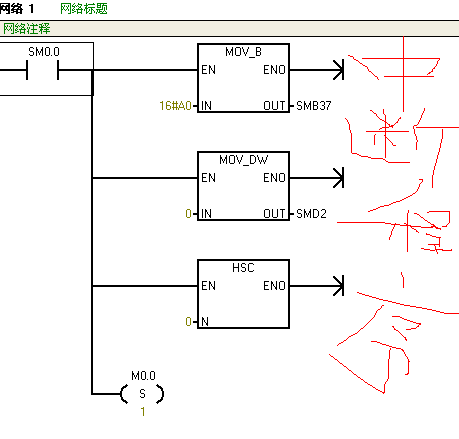

3，中斷程序：高計的當前值等于預置值(2000)時執行該程序，更新高計的預置值為0，置位M0.0。
SMB37的含義請仔細閱讀S7-200系統手冊！
