樓主  發表于: 2012-01-06 22:32
圖片：
圖片：

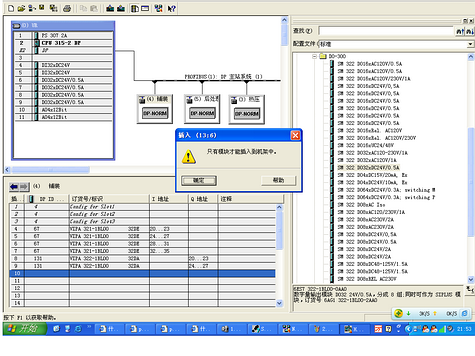

這是一條正在生產的流水線，PLC是西門子的S7-300 CPU 315-2DP,由于輸出點不夠，現需加裝一塊6ES7 322-1BL00-0AA0  SM 322 DO32xDC24V\0.5A 的輸出模塊。但在組態網絡時出錯，出錯信息：插入（13.6） 只有模塊才能插入到機架中。
我在組態窗口的右邊怎么找也找不到VIPA 322-1BL00（我估計是要找到這個才能插入，左邊就是這樣的）這個選項，我是菜鳥，怎樣才能插入這個模塊呢？
是不是可以這樣認為：如果沒有組態的話，就算插上模塊，寫入程序，這個新加的模塊也不會有輸出?大俠們，請指點。
竹葉三
路漫漫其修遠兮，吾將上下而求索
級別: 工控俠客
精華主題: 0
發帖數量: 250 個
工控威望: 3330 點
下載積分: 6180 分
在線時間: 132(小時)
注冊時間: 2009-09-02
最后登錄: 2024-12-19
查看竹葉三的 主題 / 回貼
1樓  發表于: 2012-01-07 13:57
我試了一下，可以啊，
youzida_121
由自達
級別: 家園�？�
精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 287(小時)
注冊時間: 2011-02-15
最后登錄: 2024-12-21
查看youzida_121的 主題 / 回貼
2樓  發表于: 2012-01-07 20:38
試了那方面呢？是試了在組態里可以插入模塊還是全部重新組態或是直接插入模塊不用組態也可以呢？
youzida_121
由自達
級別: 家園�？�
精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 287(小時)
注冊時間: 2011-02-15
最后登錄: 2024-12-21
查看youzida_121的 主題 / 回貼
3樓  發表于: 2012-01-07 20:49
由于圖片上傳受大小限制，現壓宿上傳。
附件： 2.zip (57 K) 下載次數:17
網站提示: 請不要用迅雷下載附件，容易出錯
附件： 1.zip (72 K) 下載次數:17
網站提示: 請不要用迅雷下載附件，容易出錯
gaoxing20078
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 136 點
下載積分: 467 分
在線時間: 7(小時)
注冊時間: 2012-01-12
最后登錄: 2023-10-30
查看gaoxing20078的 主題 / 回貼
4樓  發表于: 2012-01-12 17:08
300系列的機架上最多只能有8個模塊，你要另加必須再擴展一個機架。
youzida_121
由自達
級別: 家園�？�
精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 287(小時)
注冊時間: 2011-02-15
最后登錄: 2024-12-21
查看youzida_121的 主題 / 回貼
5樓  發表于: 2012-01-14 12:58
很明顯，我這個從站只有6個模塊啊，應該還可以插入2個模塊才對，為什么就不能插入呢？
