樓主  發表于: 2012-04-23 21:16
圖片：
圖片：
圖片：
圖片：

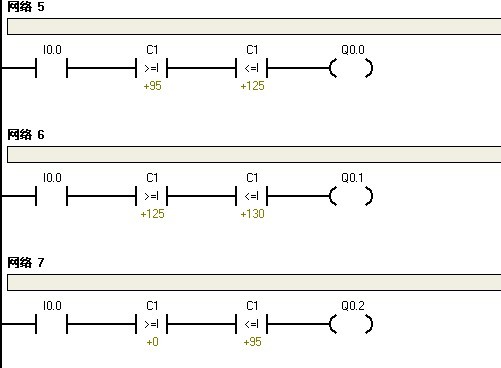

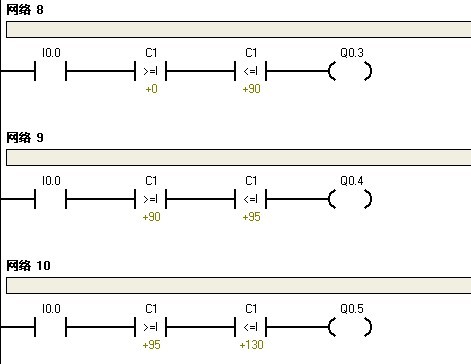

這是一個交通燈控制的程序，小弟有些地方看的不懂，請大家?guī)蛶兔�！網絡1到網絡4看不懂，哪位能給我解釋下么？謝謝
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158680 分
在線時間: 3155(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-15
查看sjm213的 主題 / 回貼
1樓  發表于: 2012-04-23 21:29

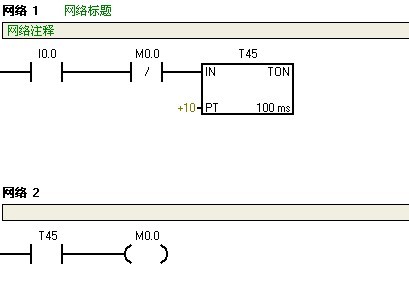

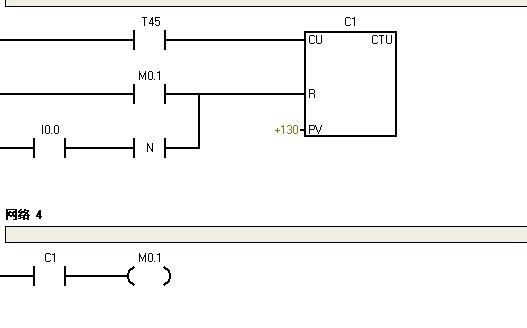

I0.0接通之后，T45每秒導通一次，故C1每秒計數一次。計數到130次后C1被復位，重新計數。
83472576
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看83472576的 主題 / 回貼
2樓  發表于: 2012-04-23 21:34
那請問網絡2的作用是什么呢？
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158680 分
在線時間: 3155(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-15
查看sjm213的 主題 / 回貼
3樓  發表于: 2012-04-23 21:39
T45計時到后導通M0.0，然后M0.0下一個掃描周期切斷T45，這樣的程序結構足可以保證T45的穩定性。
83472576
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看83472576的 主題 / 回貼
4樓  發表于: 2012-04-23 21:41
謝謝斑竹，茅塞頓開�。�
yuheng722
每天進步一點點！
級別: 論壇先鋒
精華主題: 0
發帖數量: 27 個
工控威望: 1152 點
下載積分: 700 分
在線時間: 70(小時)
注冊時間: 2011-03-12
最后登錄: 2023-05-13
查看yuheng722的 主題 / 回貼
5樓  發表于: 2012-04-25 21:38
網絡1、網絡2是為了讓C1每秒計數一次！
QQ：980606792
gezhicheng
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 241 點
下載積分: 778 分
在線時間: 74(小時)
注冊時間: 2008-07-14
最后登錄: 2017-10-13
查看gezhicheng的 主題 / 回貼
6樓  發表于: 2012-05-06 17:18
為什么不用SM0.5呢？不是可以替代無限次1秒鐘重復嘛
gezhicheng
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 241 點
下載積分: 778 分
在線時間: 74(小時)
注冊時間: 2008-07-14
最后登錄: 2017-10-13
查看gezhicheng的 主題 / 回貼
7樓  發表于: 2012-05-06 17:19
SM0.5    該位提供時鐘脈沖，該脈沖在1秒鐘的周期時間內OFF（關閉）0.5秒，ON（打開）0.5秒。該位提供便于使用的延遲或1秒鐘時鐘脈沖
