樓主  發表于: 2012-05-31 13:17
如題

求CPU224CN的管腳圖
t1982
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 145 點
下載積分: 1193 分
在線時間: 15(小時)
注冊時間: 2012-05-30
最后登錄: 2020-07-28
查看t1982的 主題 / 回貼
1樓  發表于: 2012-05-31 13:21

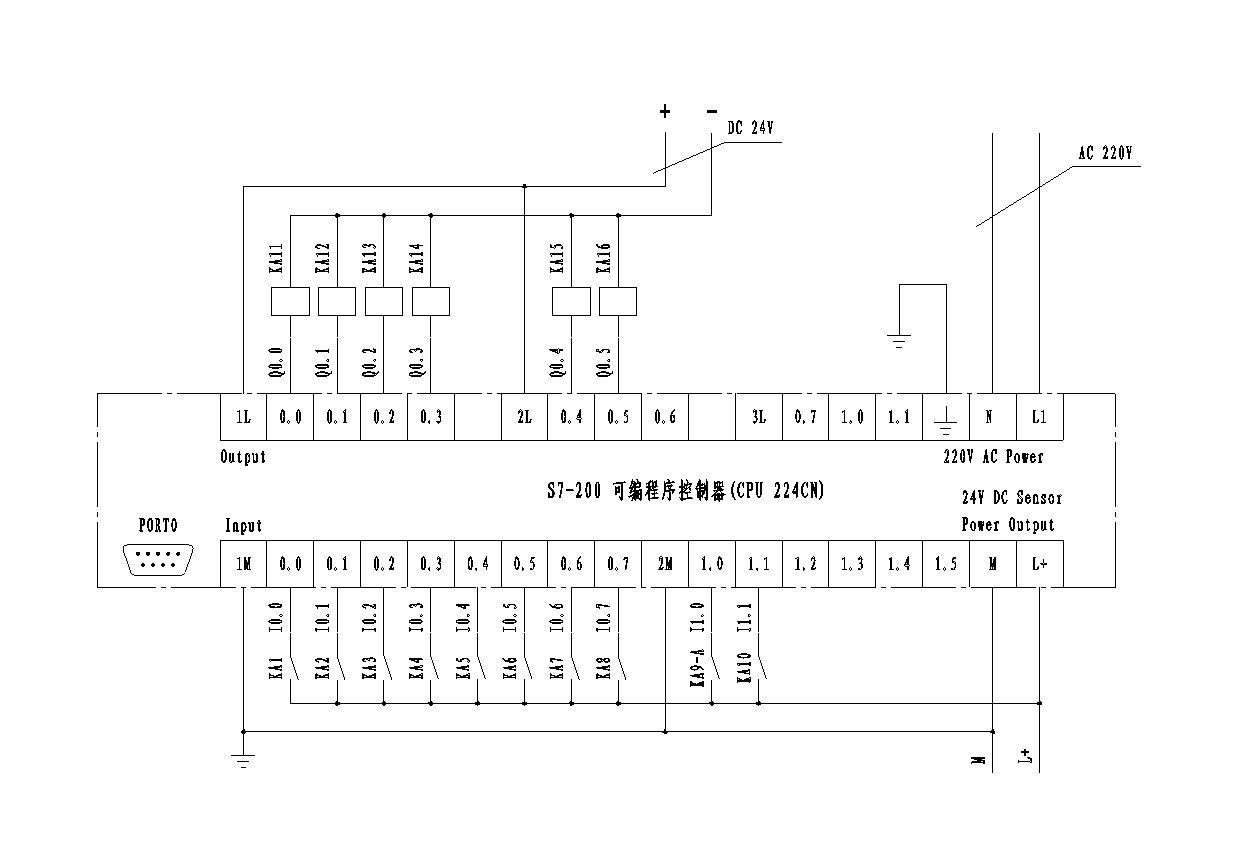

你看看這張圖是否清晰 接線圖
humson
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看humson的 主題 / 回貼
2樓  發表于: 2012-05-31 13:24
看得清,非常感謝!
