樓主  發表于: 2013-03-31 14:30
這個EM277 側面寫的是 6es7 277-0aa22-0xa0

連接上去 就不可用啊   模塊壞的？








揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
1樓  發表于: 2013-03-31 14:33

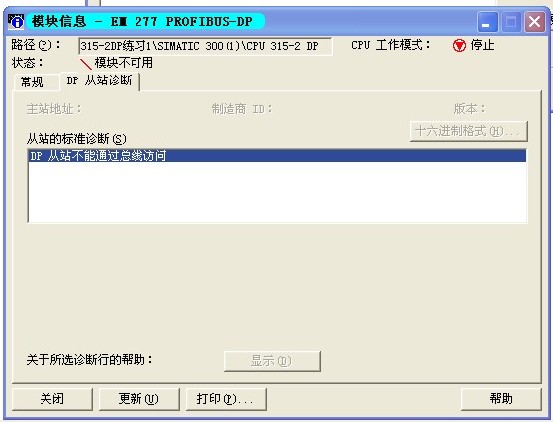

點第2張圖里面 常規邊上的 DP從站診斷


結果顯示不能通過總線訪問從站

這是模塊問題  還是 總線問題呢？
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8229 個
工控威望: 10359 點
下載積分: 21065 分
在線時間: 3023(小時)
注冊時間: 2007-03-01
最后登錄: 2024-12-23
查看guochunyi的 主題 / 回貼
2樓  發表于: 2013-03-31 15:04
EM277的GSD文件分為兩個版本的，如果版本不同的話，會出現你的情況的。試著換個GSD文件的版本看看。
本帖最近評分記錄：
  • 下載積分:+5(月澤) 謝  大哥 提點 ..
    • 可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    3樓  發表于: 2013-03-31 15:58

    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    4樓  發表于: 2013-03-31 15:59
    僅能找到我這么一個版本的EM277    GDS文件啊


    通電后 EM277模塊

    就一個 POWER電源燈亮     其他燈也都不亮

    2個  DP頭 接線都是接的 A1   B1  進DP頭里面的方向

    DP總線  2頭終端電阻都在ON上   量了一下  A1  B1的電阻    112歐姆啊
