樓主  發表于: 2013-04-25 17:53
原題題意:
按下啟動按鈕I0.0,Q4.0控制的電機運行20S,然后自動斷電,同時Q4.1控制的制動電磁鐵開始通電,10S后自動斷電。用擴展的脈沖定時器和斷開延時定時器控制電路。
(謝謝。
lubo19880712
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 160 點
下載積分: 1339 分
在線時間: 17(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看lubo19880712的 主題 / 回貼
1樓  發表于: 2013-04-25 21:25
分別用這兩個定時器寫兩個程序還是兩個定時器混合用?
lubo19880712
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 160 點
下載積分: 1339 分
在線時間: 17(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看lubo19880712的 主題 / 回貼
2樓  發表于: 2013-04-25 21:40

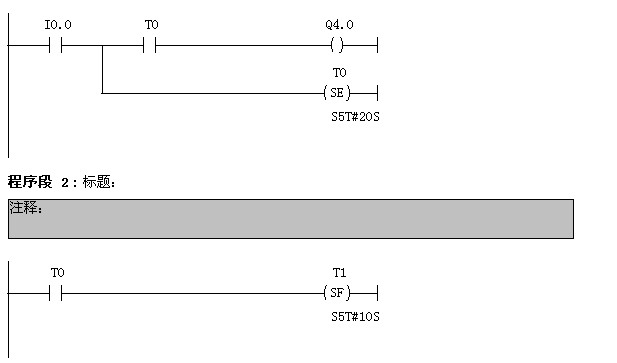

圖片:
圖片:
這個試一下
duafol
級別: 略有小成
精華主題: 0
發帖數量: 136 個
工控威望: 240 點
下載積分: 391 分
在線時間: 72(小時)
注冊時間: 2010-08-01
最后登錄: 2024-06-09
查看duafol的 主題 / 回貼
3樓  發表于: 2013-04-25 23:23
miaomiao
