樓主  發表于: 2013-05-06 10:24
圖片：
圖片：

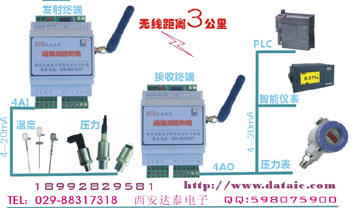

西門子PLC與DTD110結合的泵壓力控制系統方案




    管線壓力監測控制系統，采用西門子PLC和西安達泰電子DTD110系列無線遙測RTU，實現有線與無線的混合布線方案。
    DTD110系列RTU采用智能控制器管理，與DTD4系列無線數傳模塊結合實現無線遙測遙控。提供4路4~20mA信號輸入和4路4~20mA信號輸出。
    采集工業現場的變送器輸出的標準4~20mA電流信號并通過無線方式傳送，遠端輸出4~20mA電流信號。
    可以直接接入顯示儀表、PLC或DCS等設備。
