樓主  發表于: 2013-10-26 13:35





1、已經用兩臺電腦嘗試過了。

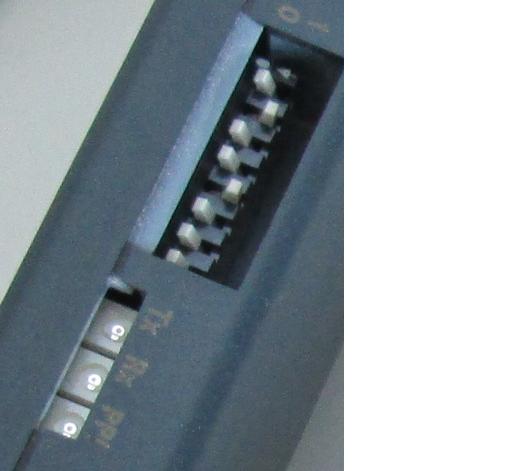

2、 請問電纜燈怎么閃爍正常？
3、設備管理器/硬件里面的端口無論是否插電纜，始終有，并沒有像有的網友講，插上電纜會新出來一個com口

luming_1
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 581 分
在線時間: 5(小時)
注冊時間: 2013-10-26
最后登錄: 2017-02-20
查看luming_1的 主題 / 回貼
1樓  發表于: 2013-10-26 13:43

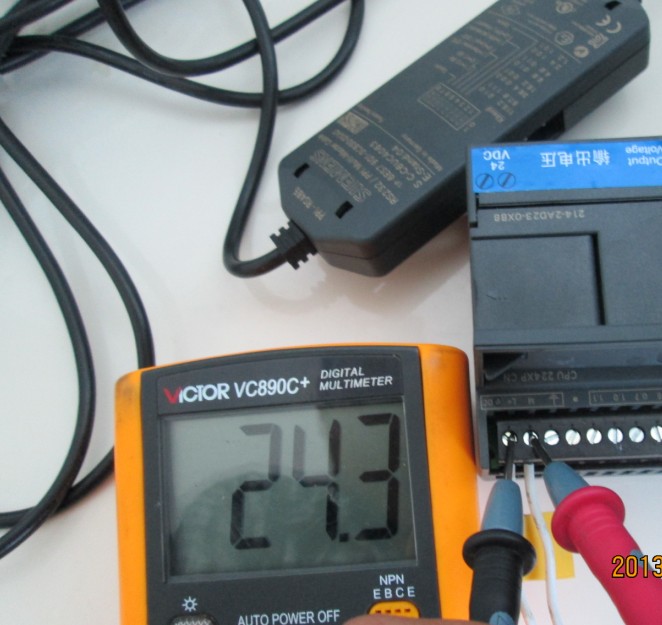

這是PLC供電，和傳感器輸出端電壓
luming_1
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 581 分
在線時間: 5(小時)
注冊時間: 2013-10-26
最后登錄: 2017-02-20
查看luming_1的 主題 / 回貼
2樓  發表于: 2013-10-26 13:47







luming_1
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 581 分
在線時間: 5(小時)
注冊時間: 2013-10-26
最后登錄: 2017-02-20
查看luming_1的 主題 / 回貼
3樓  發表于: 2013-10-26 13:52
這個是供電部分 是用一個控制變壓器，一個整流橋，因?yàn)檎麟妷哼_(dá)到32.5VDC，所以并了一個10k的電位器，這時給PLC供電電壓如上邊圖片24.3VDC.
luming_1
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 581 分
在線時間: 5(小時)
注冊時間: 2013-10-26
最后登錄: 2017-02-20
查看luming_1的 主題 / 回貼
4樓  發表于: 2013-10-26 14:56

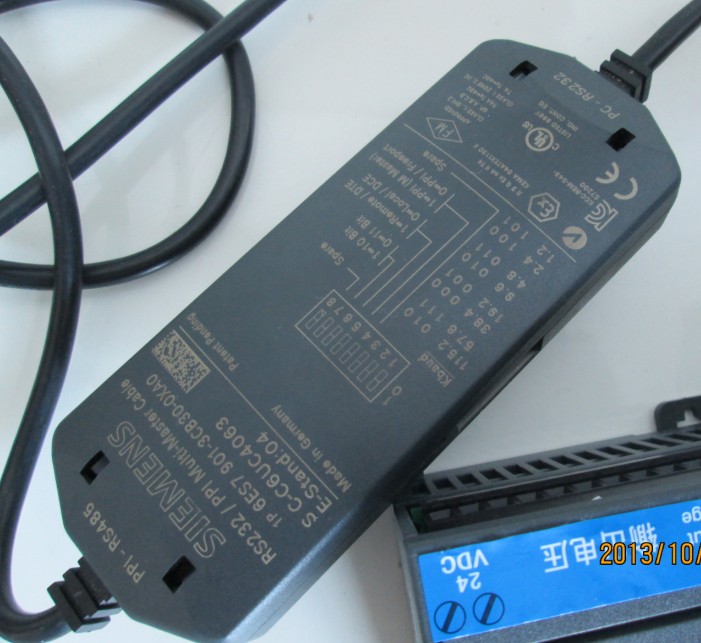

誰用過這種電纜，新手請教，這個是山寨的電纜嗎？
binbin1981
級別: 略有小成
精華主題: 0
發帖數量: 377 個
工控威望: 441 點
下載積分: 57465 分
在線時間: 788(小時)
注冊時間: 2006-12-01
最后登錄: 2024-12-23
查看binbin1981的 主題 / 回貼
5樓  發表于: 2013-10-26 19:26
好像僅5#撥碼開關置ON，自動搜索波特率就可以
luming_1
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 581 分
在線時間: 5(小時)
注冊時間: 2013-10-26
最后登錄: 2017-02-20
查看luming_1的 主題 / 回貼
6樓  發表于: 2013-10-26 19:38
引用
引用第5樓binbin1981于2013-10-26 19:26發表的  :
好像僅5#撥碼開關置ON，自動搜索波特率就可以


你說這兩點，我都試過了，謝謝！  我那個電纜上燈始終沒亮，能不能判斷電纜是壞的？
***PLC和電纜都是全新的***
firmenichyaq
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 127 點
下載積分: 2539 分
在線時間: 80(小時)
注冊時間: 2010-08-24
最后登錄: 2024-06-02
查看firmenichyaq的 主題 / 回貼
7樓  發表于: 2013-10-26 22:11
你的plc連線是USB口接在電腦上的，還是9針com口接在電腦上的。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8229 個
工控威望: 10359 點
下載積分: 21065 分
在線時間: 3023(小時)
注冊時間: 2007-03-01
最后登錄: 2024-12-23
查看guochunyi的 主題 / 回貼
8樓  發表于: 2013-10-27 07:58
插上電腦，鏈接PLC，則PPI的電源指示燈會亮，電腦和PLC交換數據后，收發指示燈亮。
帶撥碼開關，應該是PC-PPI的，記得西門子的USB-PPI的線是不帶撥碼開關的。

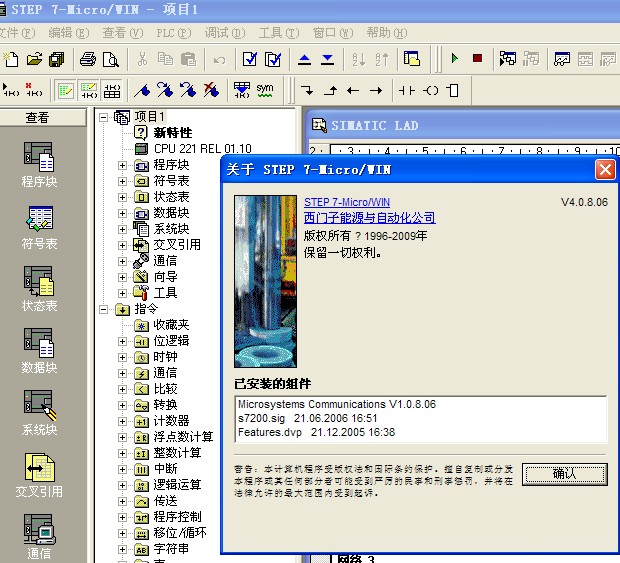

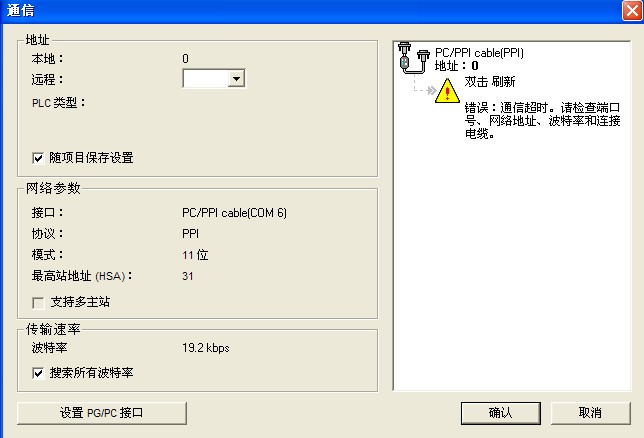

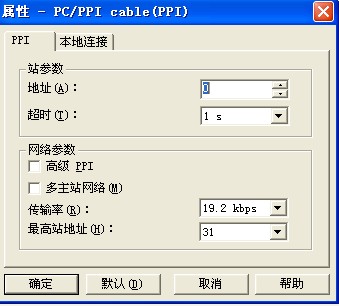

軟件這個版本無任何問題，上傳你的PC/PG的通訊參數設置。你設置的是COM1，而編程軟件里面顯示的是COM6，不可能通訊上的。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
luming_1
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 581 分
在線時間: 5(小時)
注冊時間: 2013-10-26
最后登錄: 2017-02-20
查看luming_1的 主題 / 回貼
9樓  發表于: 2013-10-30 19:49
感謝各位，是電纜壞了，換了一根電纜就連上了。
謝謝大家！
