樓主  發表于: 2013-10-14 10:24
wincc flexible組態傳輸帶傳輸帶運行畫面如何實現 ,就是組態傳輸帶自身運轉
dyj2011
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 168 點
下載積分: 740 分
在線時間: 17(小時)
注冊時間: 2011-04-06
最后登錄: 2020-07-17
查看dyj2011的 主題 / 回貼
1樓  發表于: 2013-10-14 10:26

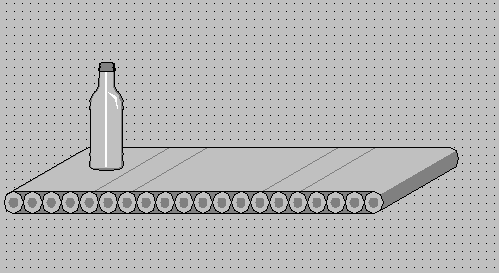

圖片：
就是讓傳輸帶上的瓶子接二連三的向右運行
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2013-10-14 15:11
我認為這樣你可以試試，就是將瓶子做若干個放在皮帶上面，然后用可見性組態瓶子的變量，這樣當開關檢測到在皮帶上面有瓶子移動，激活一個。當瓶子到達皮帶終點，取消一個。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8219 個
工控威望: 10348 點
下載積分: 21038 分
在線時間: 3009(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-15
查看guochunyi的 主題 / 回貼
3樓  發表于: 2013-10-14 18:44
記得本站有分享的是小車移動的例子程序，可以借鑒參考一下。用的也是上面wwcwwc版主的思路。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
dyj2011
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 168 點
下載積分: 740 分
在線時間: 17(小時)
注冊時間: 2011-04-06
最后登錄: 2020-07-17
查看dyj2011的 主題 / 回貼
4樓  發表于: 2013-10-15 13:54
圖片：
我這有段視頻，是體現了傳輸帶內部輪子的那個黑點交替輪流，能夠直接看到傳輸帶的運轉，但就是不知道怎么設置的
dyj2011
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 168 點
下載積分: 740 分
在線時間: 17(小時)
注冊時間: 2011-04-06
最后登錄: 2020-07-17
查看dyj2011的 主題 / 回貼
5樓  發表于: 2013-10-15 13:56
圖片：
這個照片是從視頻中截下來的，傳輸帶輪子上的黑點交替，可以很直觀的看清傳輸帶的運轉
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
6樓  發表于: 2013-10-16 09:12
二種方法：
1）像做指示燈那樣將你需要的黑點做組態，當皮帶運行時這個黑點就交替閃。閃的動作需要在程序中進行。
2）將需要的黑點做可見性組態，當皮帶運行時黑點就交替閃，閃的程序還是在程序內部做。
其中這些黑點的組態地址是一樣的。
海浪飛
級別: 略有小成
精華主題: 0
發帖數量: 69 個
工控威望: 231 點
下載積分: 759 分
在線時間: 25(小時)
注冊時間: 2009-01-04
最后登錄: 2024-09-24
查看海浪飛的 主題 / 回貼
7樓  發表于: 2013-11-01 22:30
可以讓傳動帶上的黑線按照一定的橫坐標移動，傳動帶一運行  黑線的橫坐標就計算，不運行 就保持在當前計算的坐標值就可以。這樣就可以看到傳動帶的動作了
