電氣小生
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 128 點
下載積分: 752 分
在線時間: 8(小時)
注冊時間: 2017-07-01
最后登錄: 2024-04-01
查看電氣小生的 主題 / 回貼
樓主  發表于: 2017-08-14 07:43
  有兩個光電開關和一個電磁閥輸出，要求是這樣的
  1， 當產品運行到1#光電開關的時候，1#光電開關有信號，且2#光電開關也有信號；但是此時電磁閥不動作不允許有信號輸出；
  直至1#光電開關信號消失（此時2#光電開關信號也消失）才允許電磁閥動作；
  2，當2#光電開關有信號（1#光電開關無信號）的時候電磁閥有信號允許輸出；

   在這里向前輩們求助下，希望能給個提示，若是能編好程序上傳下那是甚好！謝謝�。。。。�
heshuqing
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 125 點
下載積分: 2347 分
在線時間: 19(小時)
注冊時間: 2017-07-13
最后登錄: 2018-12-05
查看heshuqing的 主題 / 回貼
1樓  發表于: 2017-08-14 09:14
你這樣說的太模糊，1#2#什么情況下一個有信號，什么情況下兩個有信號，什么情況下兩個沒信號》》》》》》
ml710317
細節決定成敗
級別: 工控俠客
精華主題: 0
發帖數量: 310 個
工控威望: 2184 點
下載積分: 8241 分
在線時間: 460(小時)
注冊時間: 2016-01-04
最后登錄: 2019-01-28
查看ml710317的 主題 / 回貼
2樓  發表于: 2017-08-14 10:07
你所描述的過程是這樣的
1.1，2光電同時有信號，則電磁閥沒有動作
2.1光電沒有信號，2光電有信號，則電磁閥動作
樓主留言：
是的
雨雨田-細節決定成敗
QQ：1121930977
ml710317
細節決定成敗
級別: 工控俠客
精華主題: 0
發帖數量: 310 個
工控威望: 2184 點
下載積分: 8241 分
在線時間: 460(小時)
注冊時間: 2016-01-04
最后登錄: 2019-01-28
查看ml710317的 主題 / 回貼
3樓  發表于: 2017-08-14 10:59
那你就按照我說的流程，自己嘗試著編程
電磁閥動作的調整，涉及到閥得電的時間，同時還和氣動有關系；應該和節流閥一起配合使用
樓主留言：
方便留個QQ嗎
雨雨田-細節決定成敗
QQ：1121930977
電氣小生
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 128 點
下載積分: 752 分
在線時間: 8(小時)
注冊時間: 2017-07-01
最后登錄: 2024-04-01
查看電氣小生的 主題 / 回貼
4樓  發表于: 2017-08-14 12:00

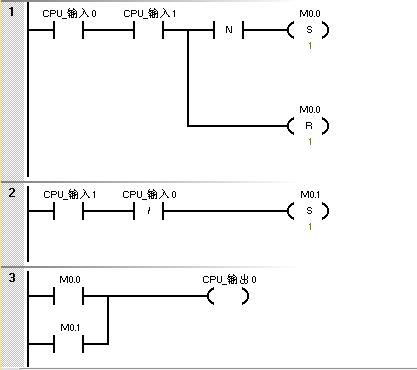

圖片：
請前輩們指點下，是否正確？
月1198明
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 690 分
在線時間: 8(小時)
注冊時間: 2017-04-14
最后登錄: 2017-11-12
查看月1198明的 主題 / 回貼
5樓  發表于: 2017-08-17 15:41
編程軟件里有復位優先，和置位優先（Q,M輸出
）�？蓪�(shí)驗一下，
slik
級別: 論壇先鋒
精華主題: 0
發帖數量: 902 個
工控威望: 1167 點
下載積分: 5849 分
在線時間: 536(小時)
注冊時間: 2008-06-01
最后登錄: 2024-09-20
查看slik的 主題 / 回貼
6樓  發表于: 2017-08-21 08:22
樓主你沒講清楚那，最好畫一個圖！
直至1#光電開關信號消失（此時2#光電開關信號也消失）才允許電磁閥動作；
  2，當2#光電開關有信號（1#光電開關無信號）的時候電磁閥有信號允許輸出；
這兩句不是感覺有點矛盾嗎？
zx19910914
級別: 略有小成
精華主題: 0
發帖數量: 194 個
工控威望: 304 點
下載積分: 5746 分
在線時間: 44(小時)
注冊時間: 2015-04-11
最后登錄: 2024-09-12
查看zx19910914的 主題 / 回貼
7樓  發表于: 2017-08-23 20:01
編程不光是別人怎么弄，你要自己先弄清楚，但是看不懂你說的
worker02
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 248 點
下載積分: 617 分
在線時間: 255(小時)
注冊時間: 2008-08-01
最后登錄: 2024-09-20
查看worker02的 主題 / 回貼
8樓  發表于: 2017-08-28 11:02
純邏輯控制控制，控制關系明白就容易就實現了，多著磨就會了。
永恒14
級別: 略有小成
精華主題: 0
發帖數量: 324 個
工控威望: 451 點
下載積分: 13981 分
在線時間: 232(小時)
注冊時間: 2014-12-17
最后登錄: 2023-04-09
查看永恒14的 主題 / 回貼
9樓  發表于: 2017-08-28 17:33

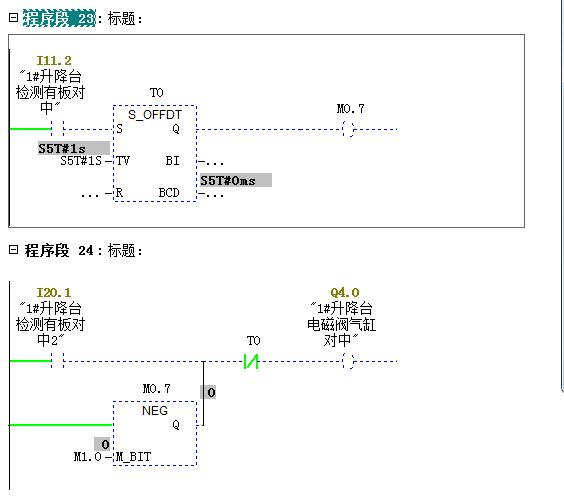

圖片：
這樣應該可以
I0.0-------光電1
I0.1-------光電2
Q0.0------輸出電磁閥
