樓主  發表于: 2016-10-01 19:39
圖片：
圖片：
圖片：

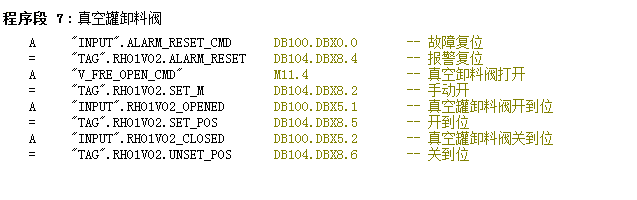

如圖片所示的“程序段7”里面第一句程序，是  A     "INPUT".ALARM_RESET_CMD        DB100.DBx0.0
下面還有好幾句都是用的是DB100數據塊里面的變量，為什么我在“視圖”里面更改編程語言，這些語句表無法轉換成梯形圖呢？

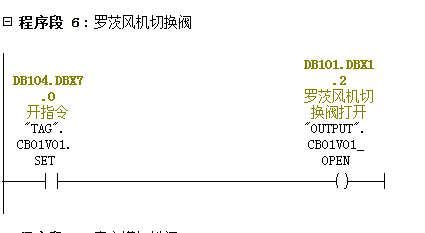

同樣，在啊另一張“程序段6”里面的程序，卻可以轉換成梯形圖，這是為什么呢？我真的糊涂了。。請哪位老師幫忙解答一下，謝謝了
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8199 個
工控威望: 10328 點
下載積分: 20997 分
在線時間: 2989(小時)
注冊時間: 2007-03-01
最后登錄: 2024-09-21
查看guochunyi的 主題 / 回貼
1樓  發表于: 2016-10-02 07:49
西門子的規范,梯形圖能轉成語句表,但有可能再轉回梯形圖,就不是轉換前的梯形圖。
有的語句表不能轉換成梯形圖。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
蒂花之秀
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 137 點
下載積分: 7768 分
在線時間: 31(小時)
注冊時間: 2016-09-20
最后登錄: 2024-08-10
查看蒂花之秀的 主題 / 回貼
2樓  發表于: 2016-10-02 11:18
謝謝老師，可是我還是有一點不是很懂，那個程序段6我試過了，可以轉換成語句表，和程序段7的語句表一樣一樣的，同樣的，程序段7的語句表卻無法相互轉換了，頭痛了，到底差在哪里？
sdxrly
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 108 點
下載積分: 623 分
在線時間: 404(小時)
注冊時間: 2010-09-11
最后登錄: 2024-08-17
查看sdxrly的 主題 / 回貼
3樓  發表于: 2016-10-03 07:58
你把程序段7的語句表拆成4段 1個"A"1個"=“為一段  再試一次
蒂花之秀
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 137 點
下載積分: 7768 分
在線時間: 31(小時)
注冊時間: 2016-09-20
最后登錄: 2024-08-10
查看蒂花之秀的 主題 / 回貼
4樓  發表于: 2016-10-03 20:48
哈哈，太好了，這次把每個程序分開之后獨立成為一個程序段，就可以轉換成梯形圖了，原來差別就在這里啊，真的太謝謝了
