樓主  發表于: 2022-04-30 13:16
圖片：
圖片：
圖片：
西門子6ES7 288-1ST60-0AA0 電源指示燈不亮維修過程，該PLC是協同公司機器人生產線工作的，被老鼠尿壞了。

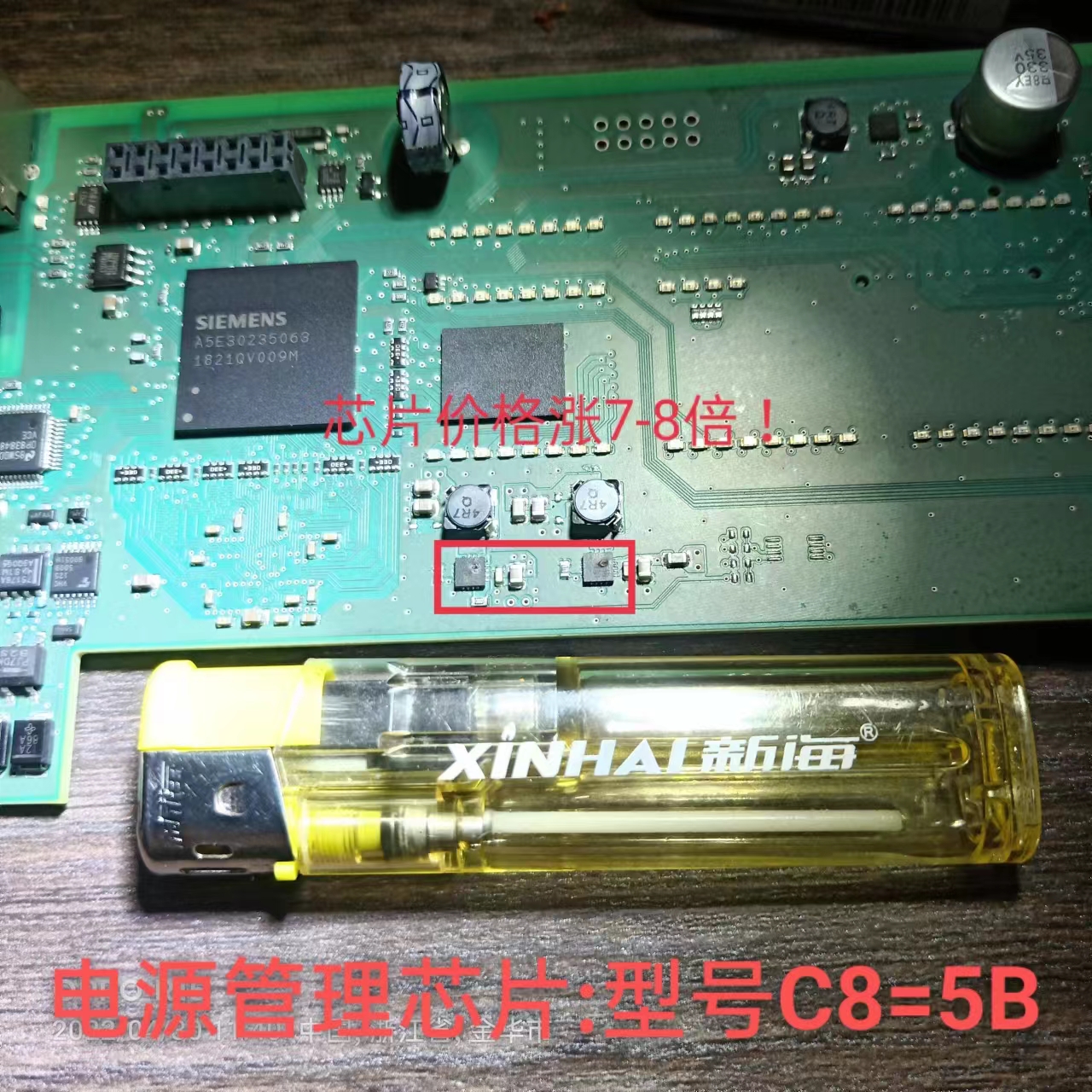

下面講一下修理過程，拆機檢測電源(DC-DC24V供電)20V左右，明顯偏低，懷疑的是I/O板電源管理芯片(型號：MP2467DN)問題。從淘寶上購得芯片后換上后，上電電源指示燈亮，I/O板上I/O點有些燈也亮，有一個閃爍，后來有事情先斷電，回來后未上電的情況下插上擴展模塊EM DT32和EM DT16，再上電，結果電源指示燈又不亮了。拆主PLC 檢查CPU板5V供電正常，仔細查CPU板，2只電源管理芯片燒壞~��！現在正值五一放假等待芯片(芯片型號：C8=5B)購回換上應該沒有問題~~��！
本帖最近評分記錄：
  • 下載積分:+1(工控小伙子)
  • 下載積分:+5(guochunyi) 好貼好貼！
  • 工控威望:+5(ymmfa) 有圖有真相
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9680 個
    工控威望: 8578 點
    下載積分: 16737 分
    在線時間: 5328(小時)
    注冊時間: 2006-08-10
    最后登錄: 2024-12-22
    查看ymmfa的 主題 / 回貼
    1樓  發表于: 2022-04-30 14:47
    感謝分享！
    有時芯片邊上的小電阻小電容也會跟著壞
    特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    llxxyq
    級別: 家園�？�
    精華主題: 0
    發帖數量: 51 個
    工控威望: 518 點
    下載積分: 28296 分
    在線時間: 143(小時)
    注冊時間: 2021-11-20
    最后登錄: 2024-12-22
    查看llxxyq的 主題 / 回貼
    2樓  發表于: 2022-04-30 16:16
    引用
    引用第1樓ymmfa于2022-04-30 14:47發表的  :
    感謝分享！
    有時芯片邊上的小電阻小電容也會跟著壞

    謝謝提醒~~！！
    llxxyq
    級別: 家園常客
    精華主題: 0
    發帖數量: 51 個
    工控威望: 518 點
    下載積分: 28296 分
    在線時間: 143(小時)
    注冊時間: 2021-11-20
    最后登錄: 2024-12-22
    查看llxxyq的 主題 / 回貼
    3樓  發表于: 2022-05-09 14:01
    圖片：
    圖片：
    圖片：
    圖片：
    圖片：
    圖片：

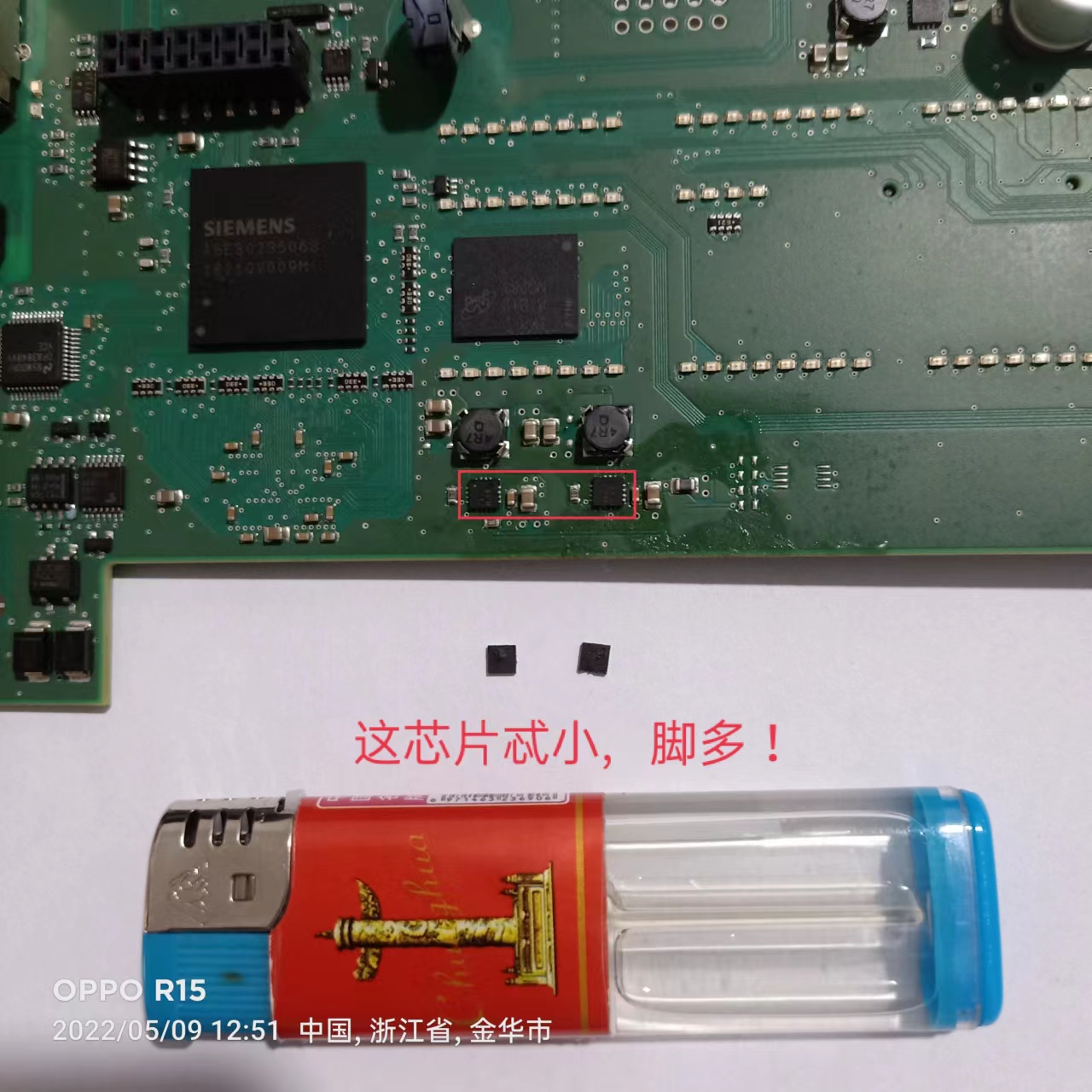

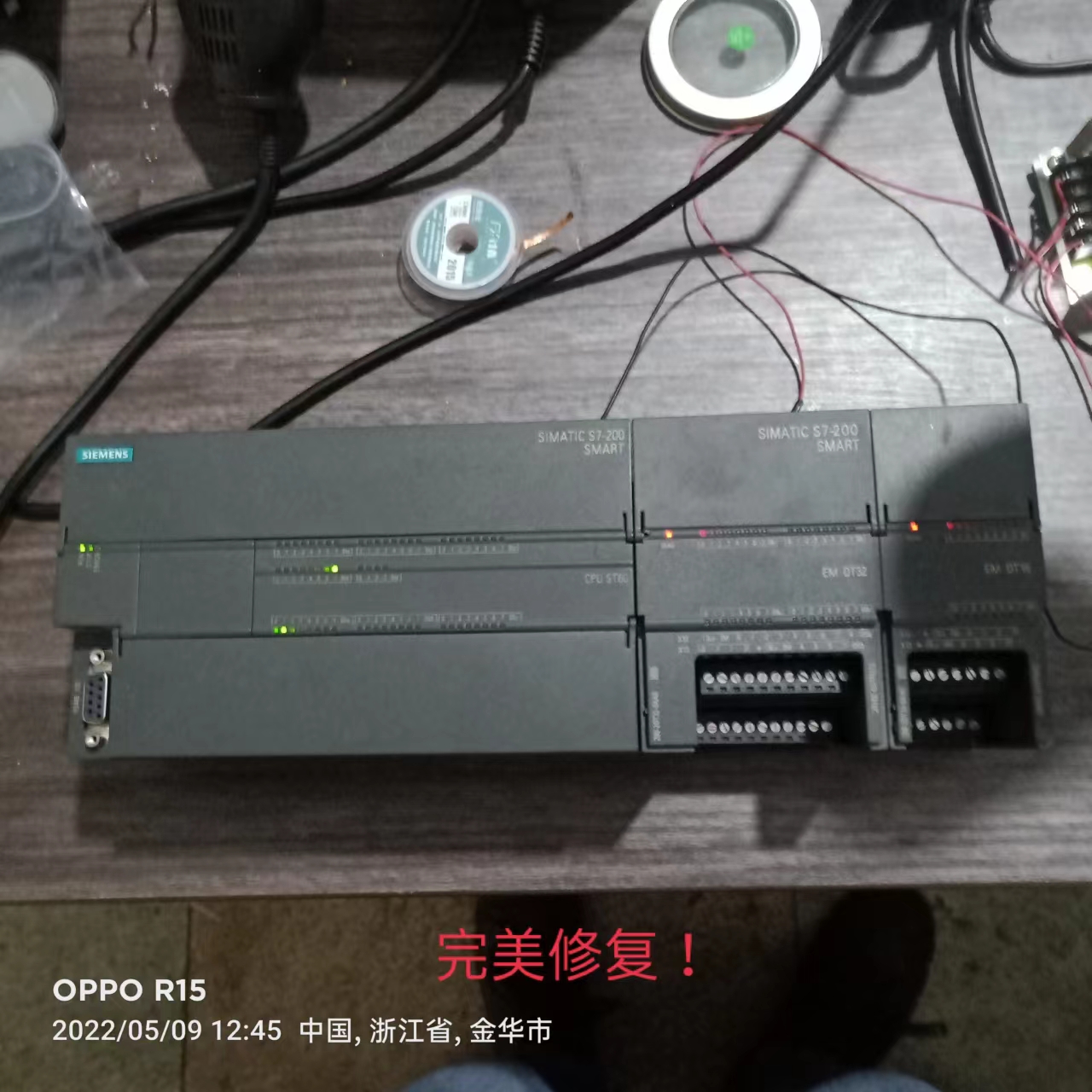

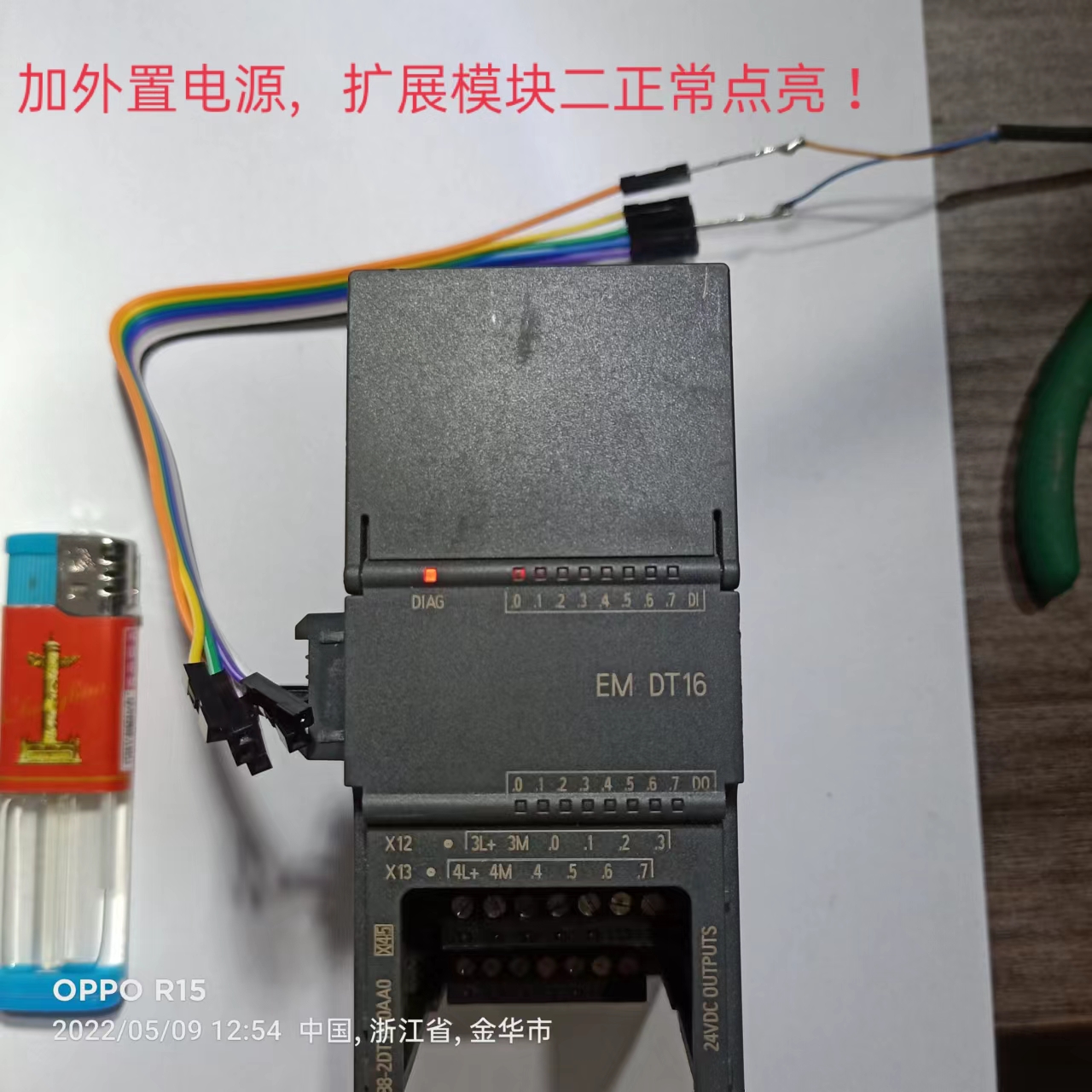

    芯片到三天了！今天才動手更換，更換后上電一切正常，擴展模塊用外置+5V電源測試也正常，然后聯機一切正常，完美修復~！
    [ 此帖被llxxyq在2022-05-09 14:35重新編輯 ]
    llxxyq
    級別: 家園�？�
    精華主題: 0
    發帖數量: 51 個
    工控威望: 518 點
    下載積分: 28296 分
    在線時間: 143(小時)
    注冊時間: 2021-11-20
    最后登錄: 2024-12-22
    查看llxxyq的 主題 / 回貼
    4樓  發表于: 2022-05-09 16:28
    倆擴展模塊紅燈亮，可能電源也有問題，待修中~~��！
    獨步軒轅
    級別: 探索解密
    精華主題: 0
    發帖數量: 52 個
    工控威望: 170 點
    下載積分: 14287 分
    在線時間: 118(小時)
    注冊時間: 2013-03-20
    最后登錄: 2024-12-21
    查看獨步軒轅的 主題 / 回貼
    5樓  發表于: 2022-05-09 21:17
    膜拜大佬
