智能網關IGT-DSER集成了多種PLC的原廠協議,方便實現各種PLC與服務端之間的HTTP協議通訊,通過網關的參數配置軟件綁定JSON文件的字段與PLC寄存器地址,配置URL,即可通過POST/GET命令,將JSON文件提交給HTTP的服務端; 如果服務端有返回的JSON,網關進行解析后將數據寫入到PLC,實現PLC與HTTP服務端雙向通訊。
網關支持多種工作模式:周期模式是按設置的周期時間提交POST請求和解析返回的文件;觸發模式可配置一個或多個觸發條件,網關根據觸發條件的數據變化進行JSON文件提交。

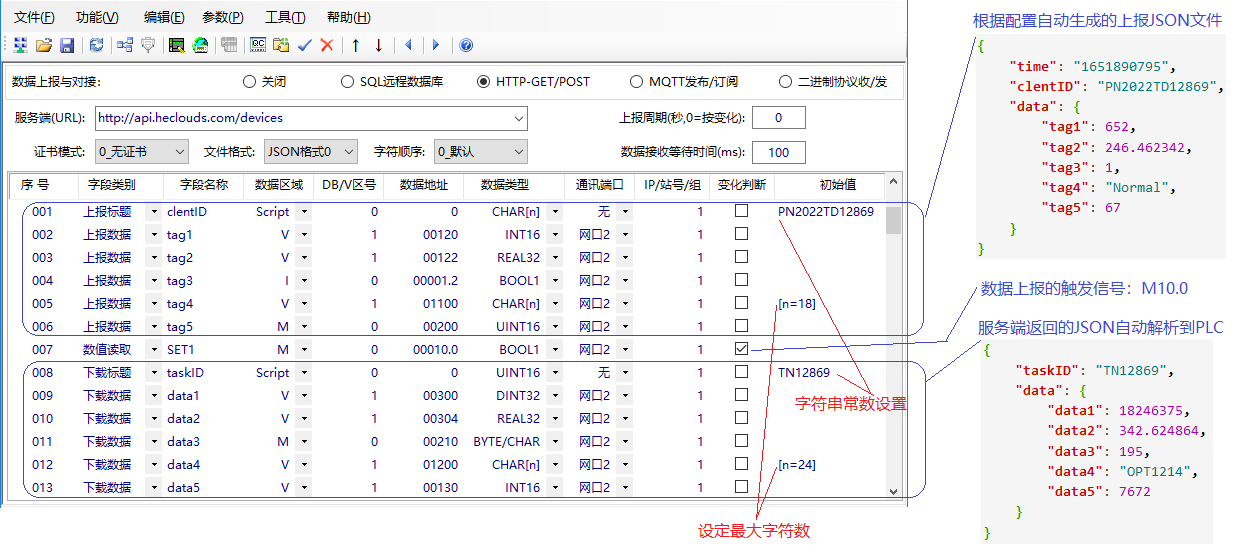

這個案例里是西門子S7-200 Smart系列的PLC,IP地址為192.168.1.100,采用觸發模式,分多組提交POST請求,服務端返回的數據需要解析后寫入到PLC寄存器。運行網關的參數配置軟件(在附件中),按照用戶手冊配置網絡參數,通過PING方法(工具->查找設備/PING)檢查網絡連接,如果網絡正常即可進行數據配置測試,以下是配置表(功能->數據上報與對接):
參數下載到網關模塊內('參數'->'參數寫入到網關'),重啟網關('工具'->'重啟網關')模塊后,網關即進入工作狀態?梢酝ㄟ^(guò)'參數'->'從網關讀取參數',網關的工作狀態會顯示在信息欄,如果有異常,可通過'工具'->'網關數據監控'查看異常的數據,找到原因后修改配置參數,重新下載運行。
網關模塊也支持邊緣計算,可以將數據進行預處理后上報和下載,也方便實現各種非標協議的通訊,具體可查看網關的腳本手冊。
智能網關集成了多種PLC協議,以下是常用的PLC類型:
◆ FX: 三菱FX系列PLC ◆ QL: 三菱Q/L/R系列PLC
◆ AS: 三菱A系列PLC ◆ OM: 歐姆龍全系列PLC
◆ S72S: 西門子S7-200/Smart系列PLC ◆ S734: 西門子S7-300/400系列PLC
◆ S71K: 西門子S7-1200/1500系列PLC ◆ MBS: 施耐德等Modbus兼容PLC
◆ DVP: 臺達、信捷PLC ◆ NAIS: 松下全系列PLC
◆ KVS: 基恩士全系列PLC ◆ FTK: 永宏全系列PLC
◆ MSK: LS/LG全系列PLC ◆ KOY: 光洋全系列PLC
◆ ABM: AB MicroLogix系列PLC ◆ ABC: AB Compact/Control系列PLC
◆ INO: 匯川全系列PLC ◆ GE: GE PAC/PLC系統
詳細案例:
https://blog.csdn.net/AutoCtrl/article/details/124609315?spm=1001.2014.3001.5501軟件下載:
PLC通訊智能網關.rar (4248 K) 下载次数:170 [ 此帖被吾志所向在2023-08-21 16:22重新編輯 ]
