樓主  發表于: 2024-01-04 22:27

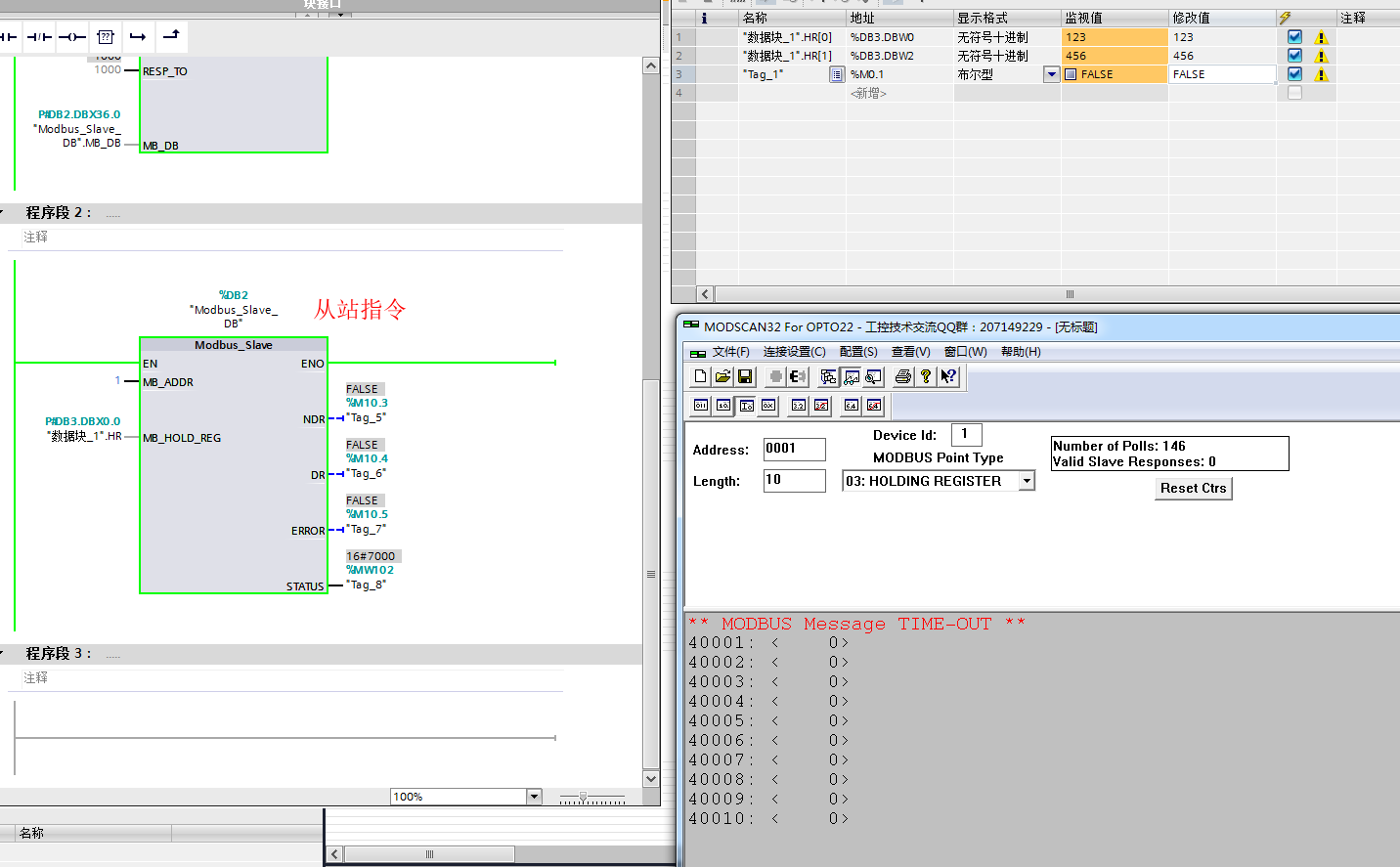

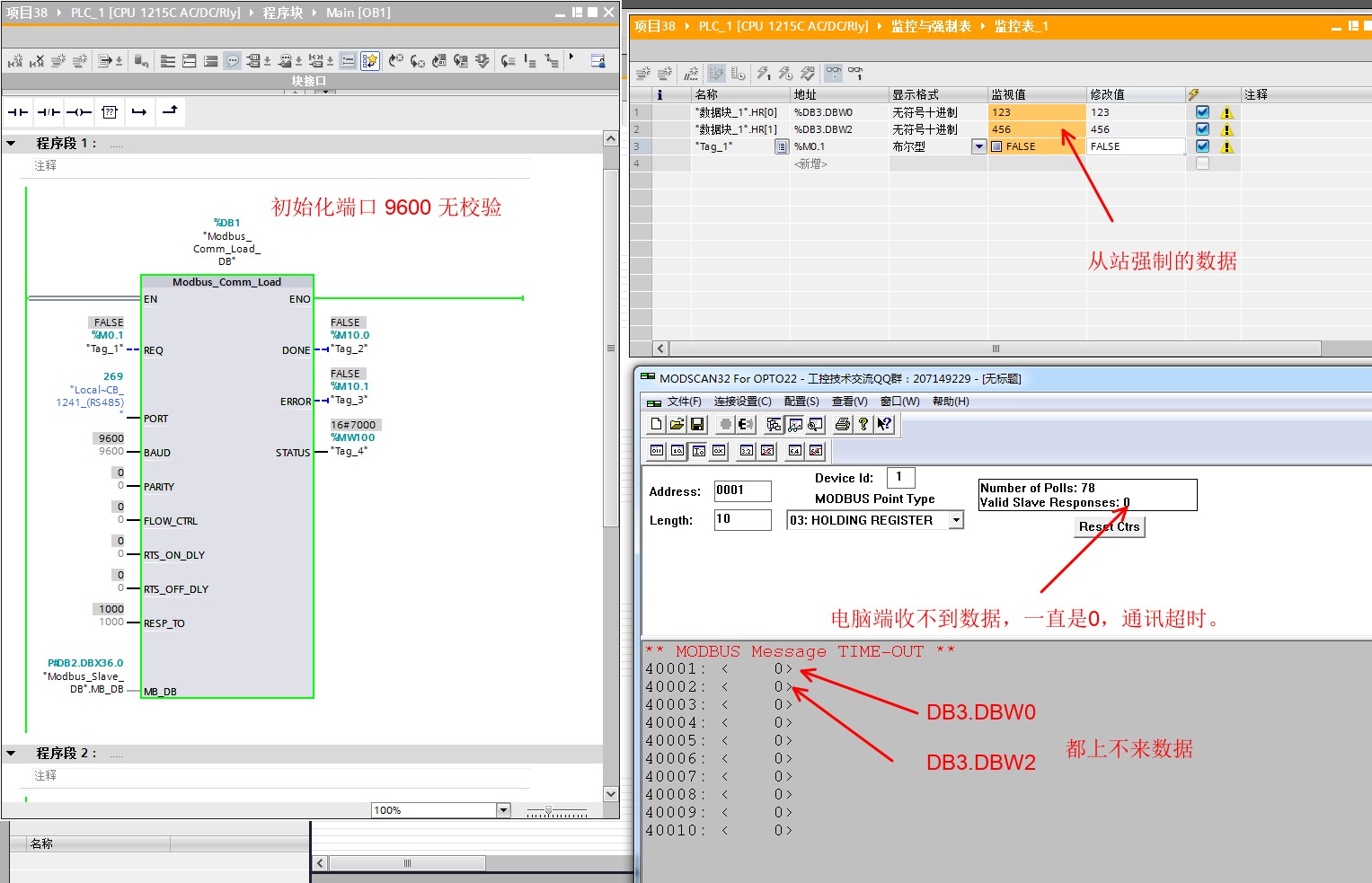

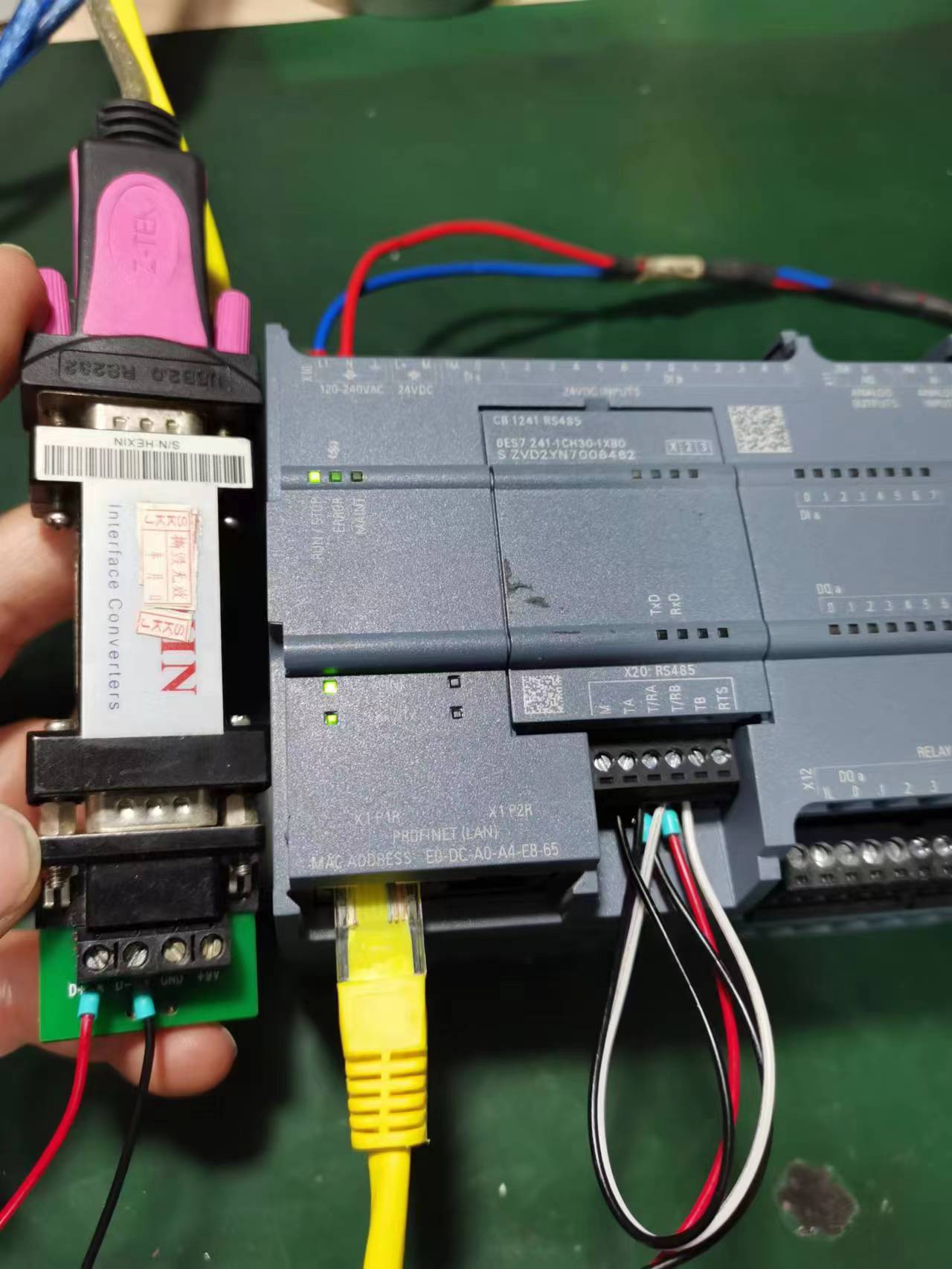

如上圖，上圖是通訊連接圖和實物圖，現在1241的通訊卡，指示燈一個也不亮，但是主機還可以識別到1241，因?yàn)镃PU的診斷紅燈沒有亮，但是這個卡指示燈不亮。我用電腦端的MODSCAN做主站，1200做從站，從站設為地址2，但是電腦端收不到數據上來，現在不知道是程序的問題呢，還是通信卡就是壞的。。。我找了200SMART的主機做個一個測試，可以輕松讀數據上來，但是換這個1200就是讀不上數據來，這是什么原因，謝謝大家
[ 此帖被lzhpsky在2024-01-05 08:07重新編輯 ]
尹夢超
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 6826 分
在線時間: 78(小時)
注冊時間: 2012-05-24
最后登錄: 2024-12-17
查看尹夢超的 主題 / 回貼
1樓  發表于: 2024-01-04 22:57
wlmissyou
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 165 點
下載積分: 1285 分
在線時間: 105(小時)
注冊時間: 2017-06-11
最后登錄: 2024-12-22
查看wlmissyou的 主題 / 回貼
2樓  發表于: 2024-01-04 22:58
第一，接線不正確，第二，如果無法確認1241是否損壞，可以先讓PLC做主站來測試。第三，確認1241沒問題后，再讓PLC做從站。
13821917697
承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型
級別: 工控俠客
精華主題: 0
發帖數量: 758 個
工控威望: 3146 點
下載積分: 13444 分
在線時間: 1113(小時)
注冊時間: 2019-12-26
最后登錄: 2024-12-22
查看13821917697的 主題 / 回貼
3樓  發表于: 2024-01-05 17:38
你modscan長度 10改成2試試
