樓主  發表于: 2024-02-25 10:50
圖片：
圖片：
圖片：

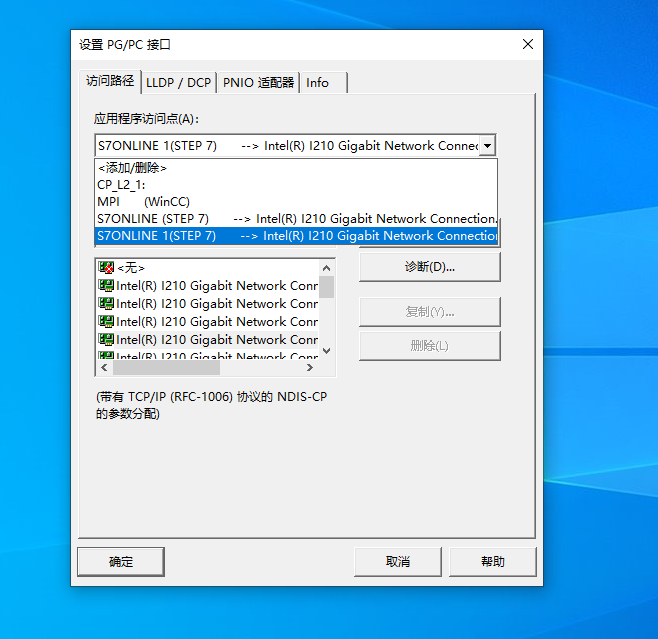

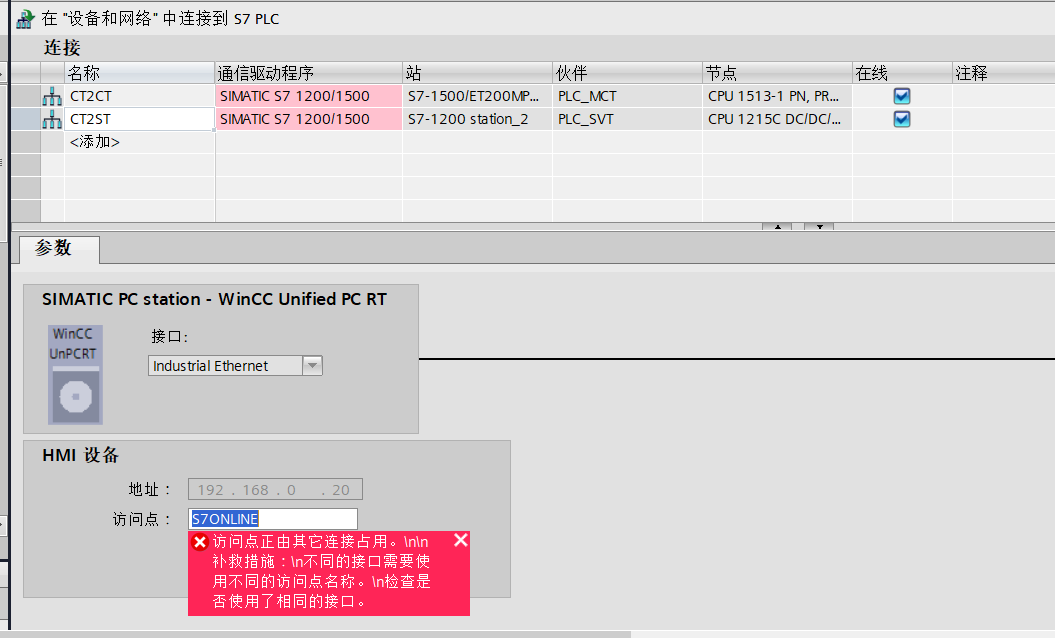

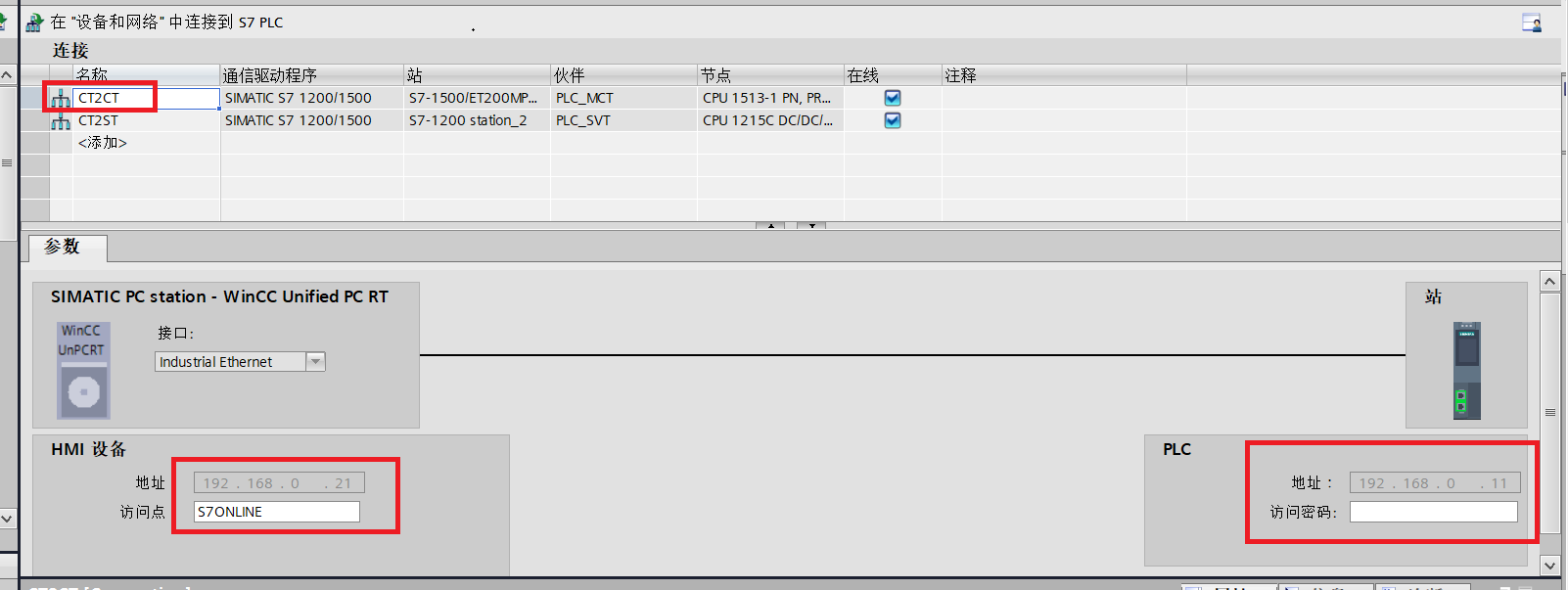

1臺PC屏連接2個PLC,分別用S71500，S71200，用網線連接的，2個PLC都是單獨的網線插PC機單獨的網口，組態的畫面只有S71500的PLC可以通訊上，S71200的連不上，不知道是哪個地方的設置不對還是其它什么原因。求大師指點迷津！
sunzengli
級別: 論壇先鋒
精華主題: 0
發帖數量: 699 個
工控威望: 1080 點
下載積分: 1582 分
在線時間: 223(小時)
注冊時間: 2021-07-09
最后登錄: 2024-12-20
查看sunzengli的 主題 / 回貼
1樓  發表于: 2024-02-25 16:55
PING一下，看看通不通
亂舞天朝
志存高遠
級別: 略有小成
精華主題: 0
發帖數量: 81 個
工控威望: 285 點
下載積分: 1096 分
在線時間: 269(小時)
注冊時間: 2013-08-17
最后登錄: 2024-12-20
查看亂舞天朝的 主題 / 回貼
2樓  發表于: 2024-02-25 23:36
PC上需要兩個IE網卡，然后IP分配不同網段，這樣應該就可以了
本司長期從事非標自動化設備電氣控制、工業自動化開發工作：

1.熟悉各類PLC程序設計， 人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序，可CAD出圖接線圖。
聯系方式：QQ 275518719 微信：HEXI510
zh_s_c
級別: 工控俠客
精華主題: 0
發帖數量: 40 個
工控威望: 2796 點
下載積分: 22924 分
在線時間: 226(小時)
注冊時間: 2020-05-17
最后登錄: 2024-12-20
查看zh_s_c的 主題 / 回貼
3樓  發表于: 2024-02-26 09:19
圖片：
圖片：
圖片：

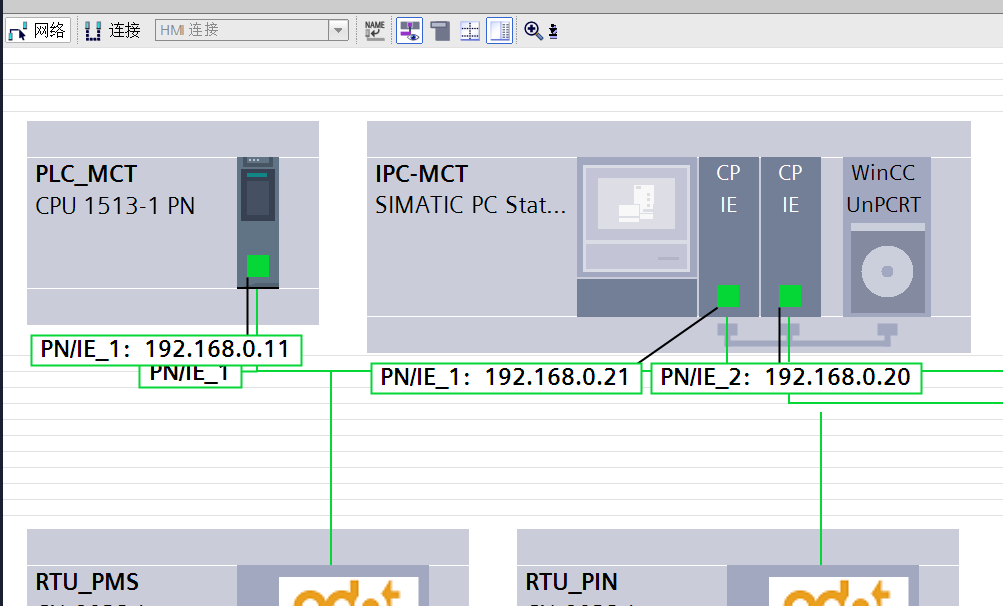

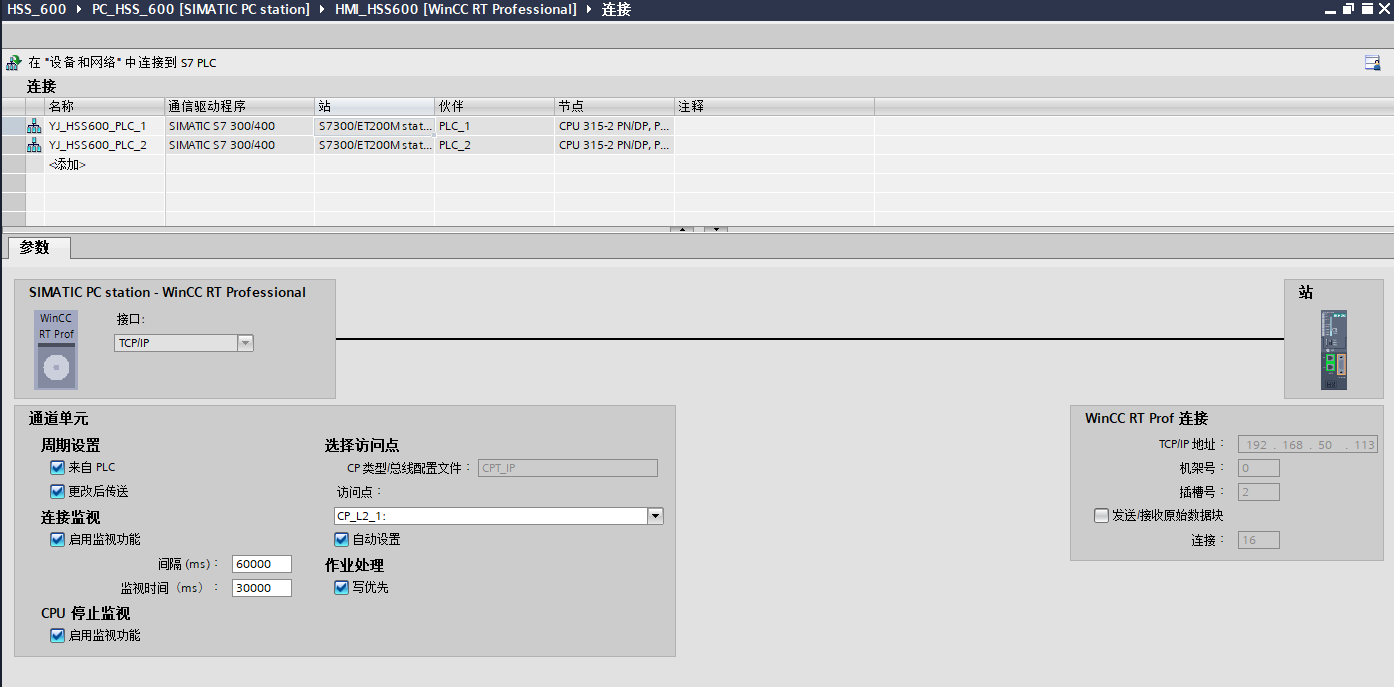

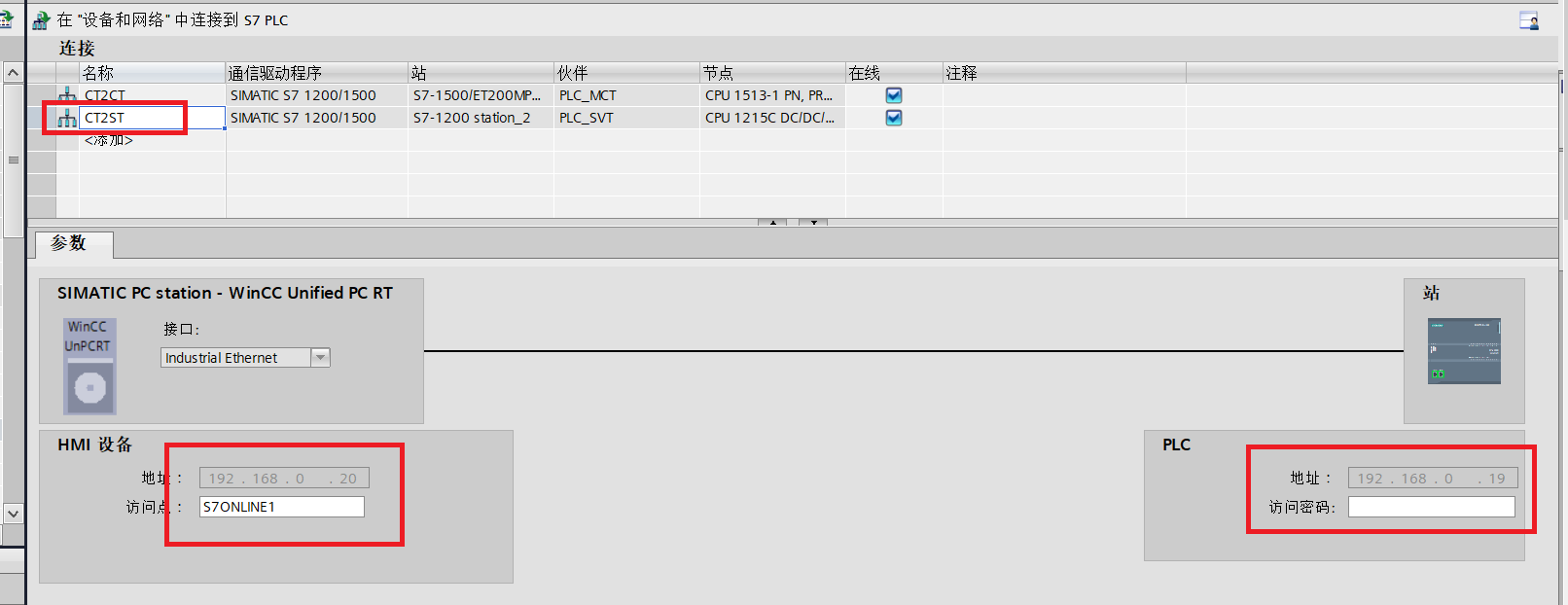

為啥要PC機單獨網卡？PC機接交換機，交換機到PLC，PLC、PC機都設置成同一網段即可。
zh_s_c
級別: 工控俠客
精華主題: 0
發帖數量: 40 個
工控威望: 2796 點
下載積分: 22924 分
在線時間: 226(小時)
注冊時間: 2020-05-17
最后登錄: 2024-12-20
查看zh_s_c的 主題 / 回貼
4樓  發表于: 2024-02-26 09:20

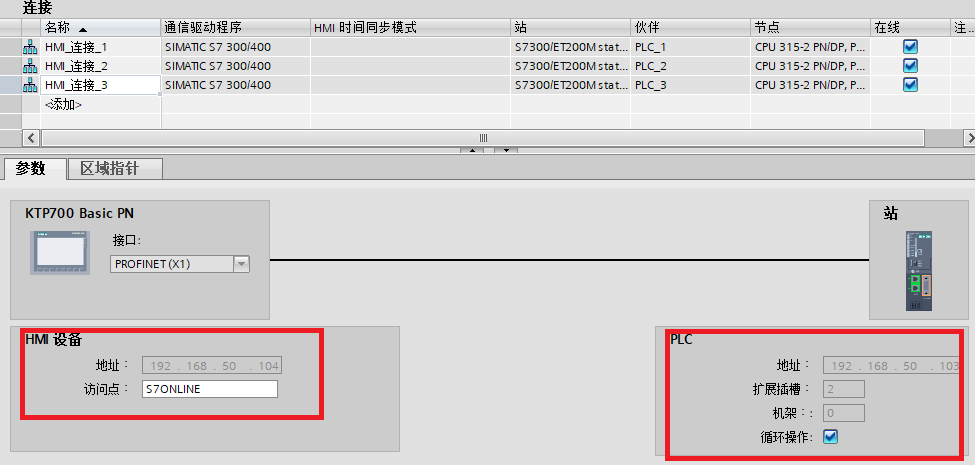

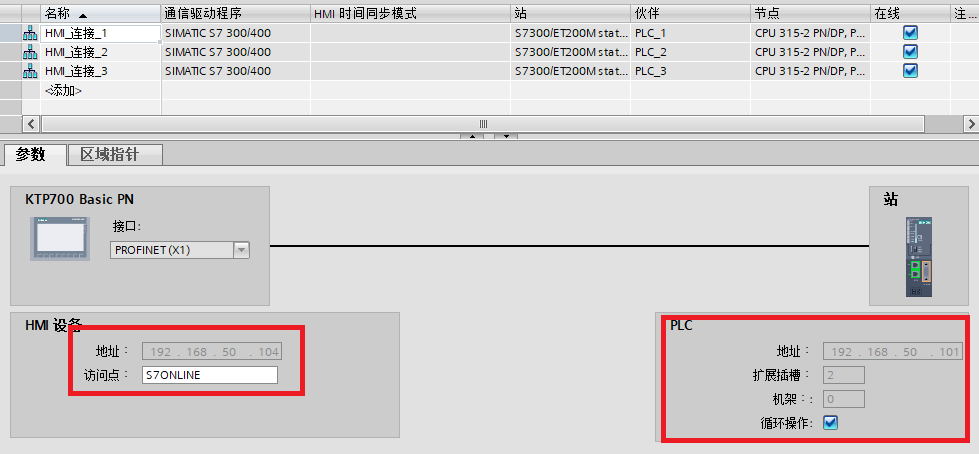

訪問點設置成同一個。
zh_s_c
級別: 工控俠客
精華主題: 0
發帖數量: 40 個
工控威望: 2796 點
下載積分: 22924 分
在線時間: 226(小時)
注冊時間: 2020-05-17
最后登錄: 2024-12-20
查看zh_s_c的 主題 / 回貼
5樓  發表于: 2024-02-26 09:30
圖片：
圖片：
圖片：
圖片：

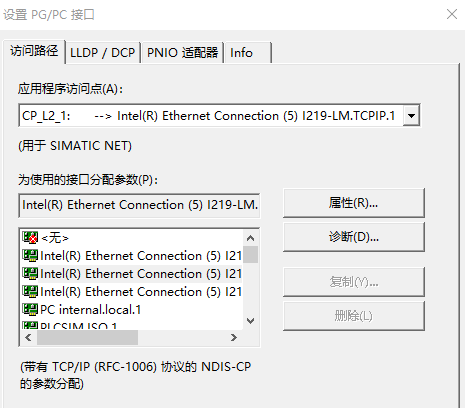

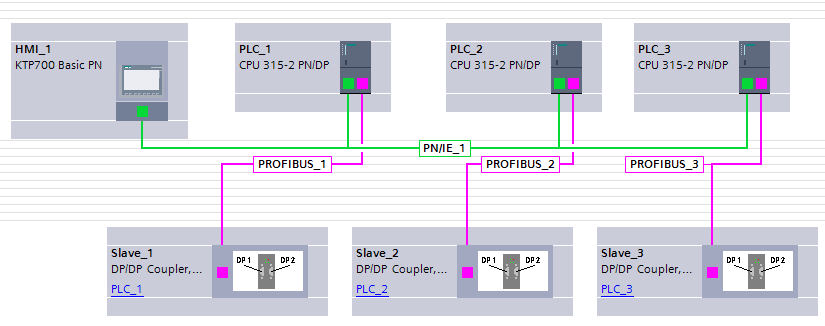

連接是多個，訪問點都是一個。PLC、PC都在同一網段。如果是不同網段則增加路由器。
羅主任
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 267 點
下載積分: 874 分
在線時間: 38(小時)
注冊時間: 2015-11-15
最后登錄: 2024-12-17
查看羅主任的 主題 / 回貼
6樓  發表于: 2024-02-26 10:20
圖片：
圖片：
圖片：
圖片：

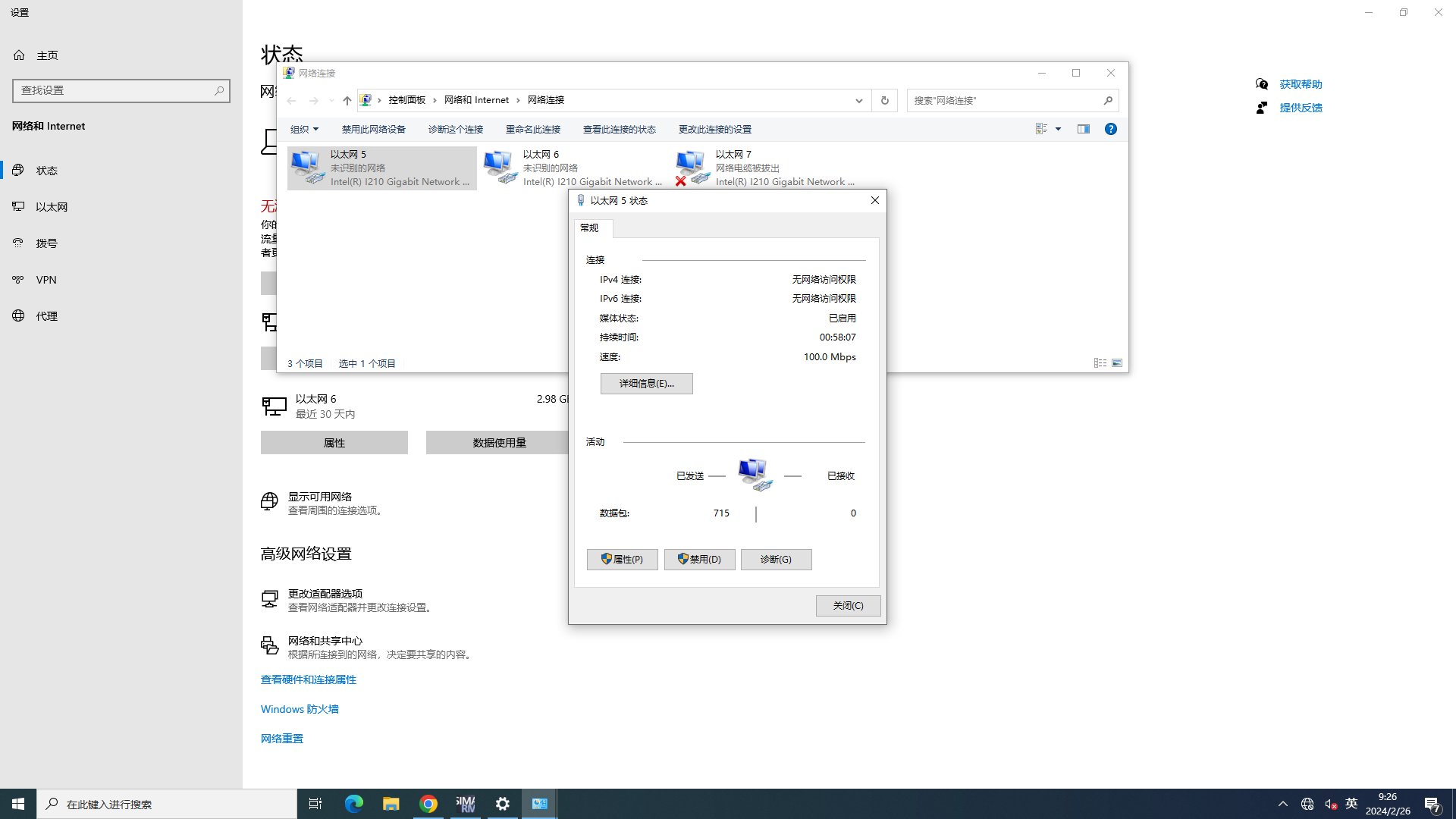

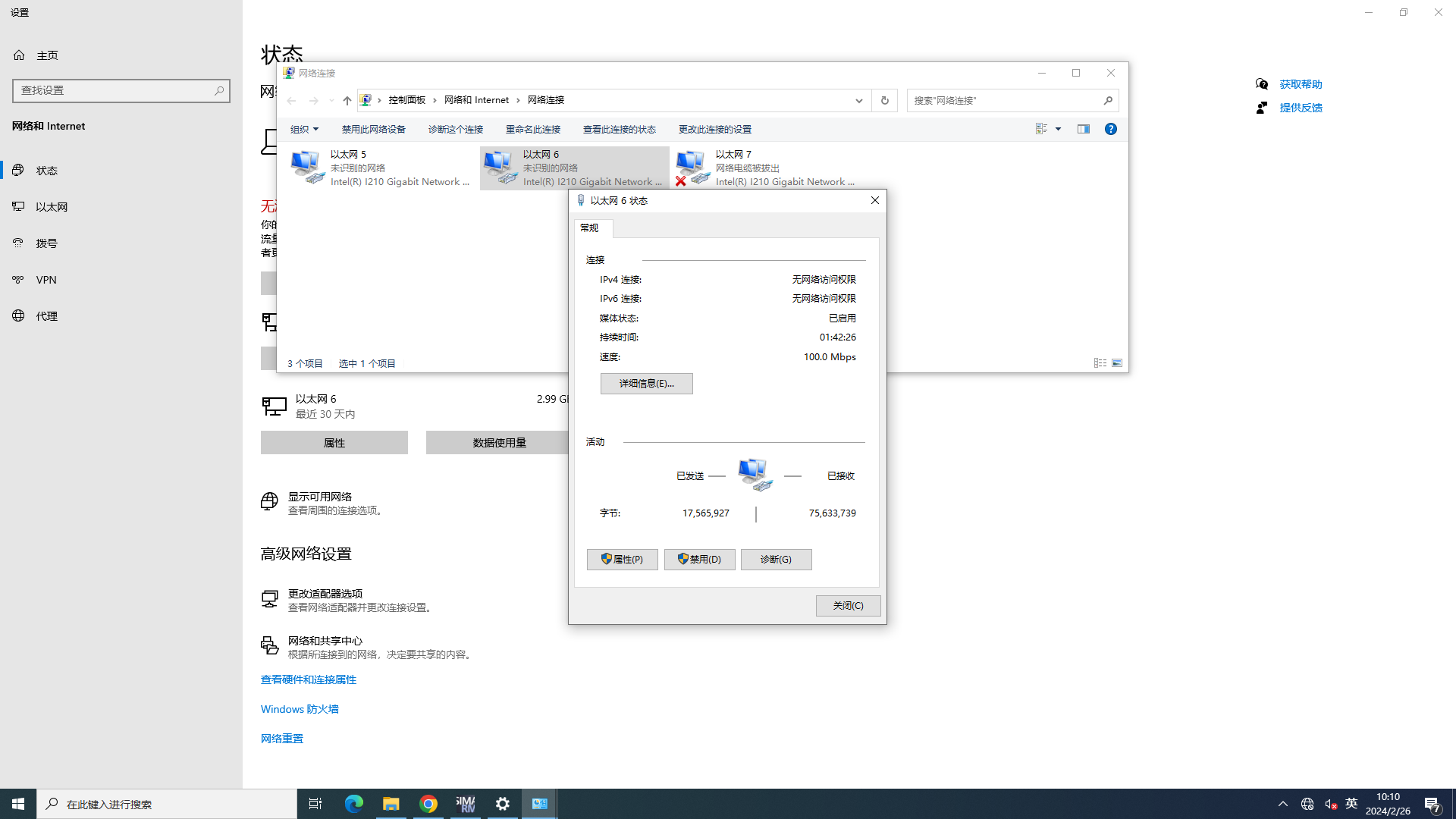

兩個PLC都是分開控制各自的工位，現在要用一個PC機集中到一起來監控。PC系統里面是配了兩個網卡的。
zh_s_c
級別: 工控俠客
精華主題: 0
發帖數量: 40 個
工控威望: 2796 點
下載積分: 22924 分
在線時間: 226(小時)
注冊時間: 2020-05-17
最后登錄: 2024-12-20
查看zh_s_c的 主題 / 回貼
7樓  發表于: 2024-02-26 13:35
PC機配兩個網卡，沒有規定你必須用兩個網卡。你組網的時候就應該都連到PC的同一網口上
zh_s_c
級別: 工控俠客
精華主題: 0
發帖數量: 40 個
工控威望: 2796 點
下載積分: 22924 分
在線時間: 226(小時)
注冊時間: 2020-05-17
最后登錄: 2024-12-20
查看zh_s_c的 主題 / 回貼
8樓  發表于: 2024-02-26 13:57

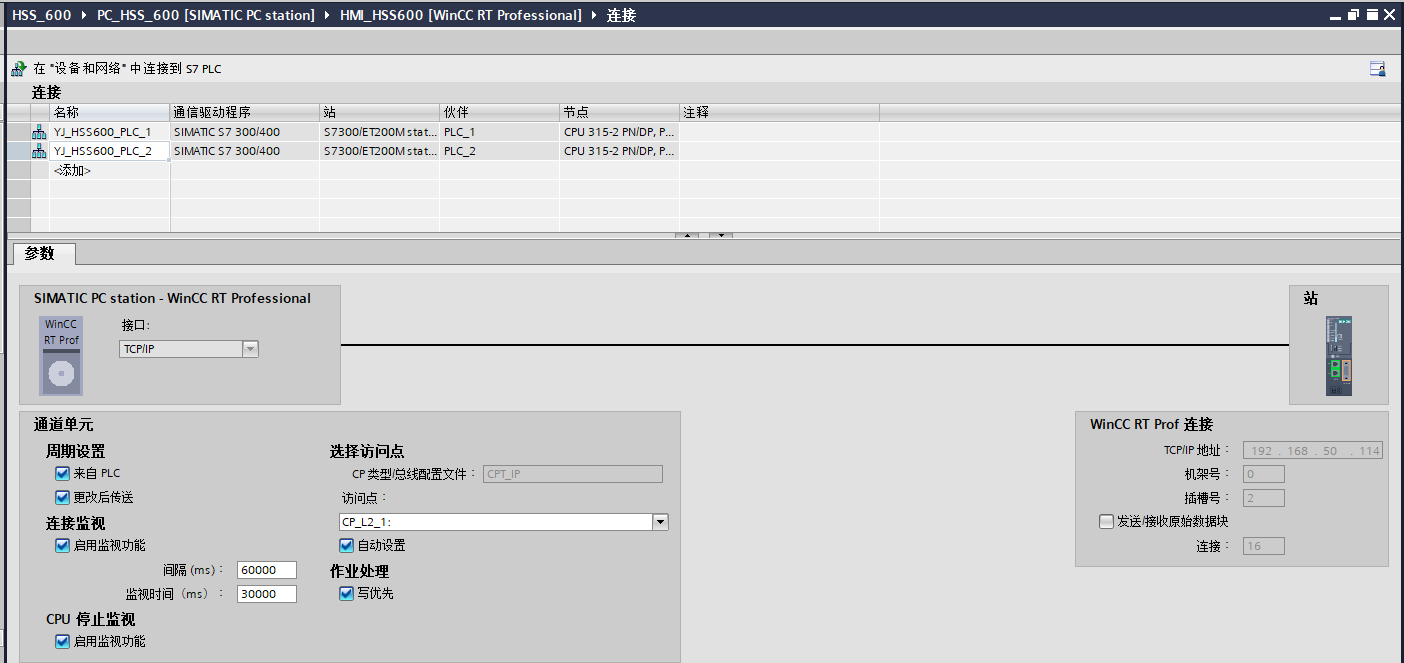

沒試過你這樣用兩個網卡分別連PLC。非要這樣的話，可以考慮試試在PG/PC設置里面把其中一個網卡設置到CP_L2_1上，然后兩個PLC一個用S7ONLINE，另外一個用CP_L2_1。也許是PG/PC接口設置里面有沖突。沒法把S7ONLINE同時設置到兩個網卡。
gpp0603
靜水無為
級別: 略有小成
精華主題: 0
發帖數量: 249 個
工控威望: 330 點
下載積分: 10242 分
在線時間: 217(小時)
注冊時間: 2009-11-12
最后登錄: 2024-12-21
查看gpp0603的 主題 / 回貼
9樓  發表于: 2024-02-26 16:46
學習了
羅主任
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 267 點
下載積分: 874 分
在線時間: 38(小時)
注冊時間: 2015-11-15
最后登錄: 2024-12-17
查看羅主任的 主題 / 回貼
10樓  發表于: 2024-02-26 21:32
兩個PLC是單獨的工位，都是各自獨立的網絡連接。這個有什么辦法沒有呢？求大師指點呀！
羅主任
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 267 點
下載積分: 874 分
在線時間: 38(小時)
注冊時間: 2015-11-15
最后登錄: 2024-12-17
查看羅主任的 主題 / 回貼
11樓  發表于: 2024-02-26 21:34
圖片：
沒有想到這個不能共用一個訪問點！
  • «
