程序說明：EM235用采樣交流電壓信號，1ms執行一次采樣中斷。將采樣值存儲到VW4000~VW4198中100個空間。并將VW4000~VW4198的值在觸摸屏顯示出來，用于觀察交流電壓信號波形�，F(xiàn)在建立一個指針VD4488，并且把指針指向VW4000地址。然后將AIW0賦給×VD4488，然后VD4488加2進行指針偏移。當VD4488=4198時再重新初始化指針VD4488。

AIW0數據處理

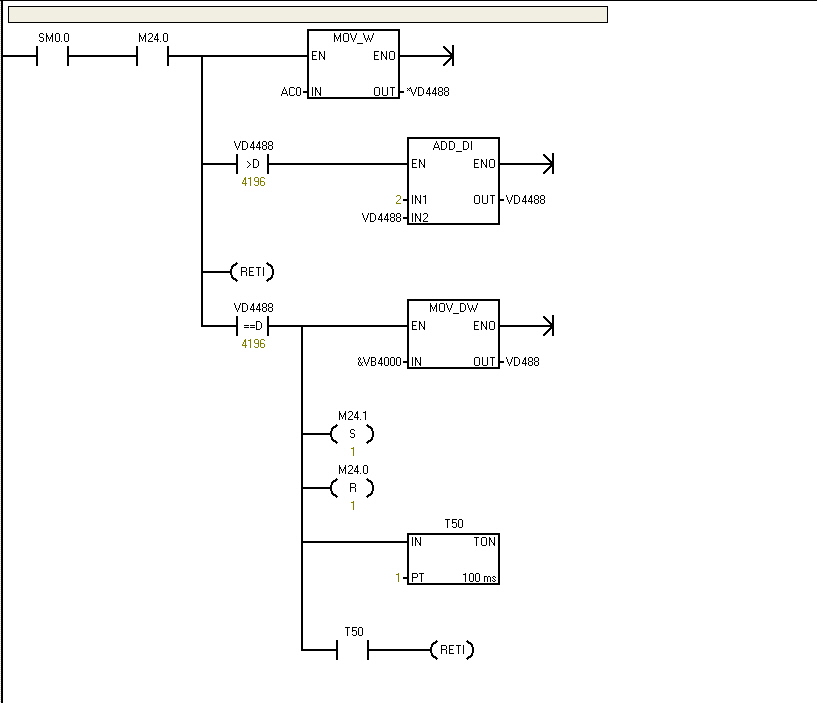

數據存儲處理




－－－－－－－－－－－－－－－－－－－－－－－
現在問題出來了： VD4488的值竟然為134222128，而不是4000～4198之間的值。無法執行指針偏移以下的指令。這是為什么�。縑D4488存儲空間的值應該是個地址啊，怎么會是134222128？

怎么沒人指導�。�
我用填表指令解決這個問題了，還是搞不懂上面的指針問題

指針是VW4000對應的實際物理地址，而不是VW4000本身

地址指針是先建立后使用，你弄反了

指針我已經建立了，在初始化時就建立了。沒有貼出來而已。WOVD &VB4000 VD4488.
按理來說VD4488存儲空間的值應該是VB4000的地址了，那VD4488的值是否為4000？

感覺你有概念性的錯誤。網絡2是中斷程序吧？
首先VD4488中如果是PLC的地址，那個數值是沒有錯誤的，在PLC表示的絕對地址的表述是那樣的。所以網絡2中的比較指令是錯誤，比較指令錯誤的。如果需要，你比須這樣試驗一下：
MWD &VB4000 VD0
mwd &vb4198 vd4
運行后觀察 VD0和VD4的值。不同類型的PLC可能數值也不相同，
我用的224XP,這分別是：134221728 和 134221926


你的指針賦值也有問題，建議你在VD4448中，放置偏移量。
然后這樣
賦值指針：
MOVD  &VB4000 ,AC1
ADD AC1,VD4488
保存數據及修正指針
MOVE 數據 *AC1
INC  VD4488
INC  VD4488
IF VD4488>100 than vd4488=0
中斷返回

你的程序中，找不到指針移動的語句。或許你在中斷以外移動了。(這不可能)
或許你認為那句是移動了，但是按照你程序的思想，你使用了>號，故移動指針指令是不執行的(實際因?yàn)楦拍钚藻e(cuò)誤是永遠執行的，指針數據因此在大約4秒后，遭到破壞）、而而指針初始化操作的地址，VD4488也寫成了，VD488,所以，你的中斷程序沒有對指針進行任何操作。

這樣程序很清晰，AC0中是數據,AC1是地址指針。VD4488中是偏移量

這樣做還有個好處，特別是指針操作，使用累加器比使用內存來的快的多。畢竟你的程序使用了1毫秒中斷，需要很高的處理速度，有可能會發上上個中斷還沒處理完，另個中斷已經到來了，會發生中斷隊列溢出，、而而造成系統崩潰或采集數據失真。PLC的掃描周期通常在7毫秒左右，視程序大小，大的會長些，小的會短些。
你中斷程序中竟然還要調用子程序，你應該把數據準備好，或者直接讀取原始數據，分析與處理放在中斷以外。

其實你完全沒有必要使用1毫秒中斷，觸摸屏的顯示與PLC中的數據通常不同步，長的能相差2秒以上呢。如果把中斷調整到10或50毫秒，調試起來會很輕松。也沒必要追求指令執行時間。

呵呵，謝謝樓上的指導。上午我用指針加計數器勉強解決這個問題，你提出的方案更好一些。我已經把指針處理的程序移到中斷之外了，中斷僅僅做數據采樣，而且我發現調用庫里頭的數據處理子程序算出來的數據有問題，可能和1ms的中斷時間太短有關。后來改為自己計算處理，勉強能得出合理的數據。這個程序主要是想顯示電壓波形，沒辦法50HZ工頻只能用1ms的中斷來采樣了。

現在還有個問題是，觸摸屏不能顯示負整型數值，也就是說不能顯示負值，把正負標志位當成1來顯示了，有什么辦法來解決這個問題�。扛臑閷�(shí)數也有這個問題。

ac0是不是全局變量？從程序中發現好像是局部變量啊

AC0是累加器~~

你是要用圖形顯示數據吧？
作一下數據轉換，不過要知道最大值或最小值。
比如最小值是-2000,最大值是+5000
將-2000---+5000轉換為0--6999的數據，就可以處理了
