樓主  發表于: 2010-04-22 15:15

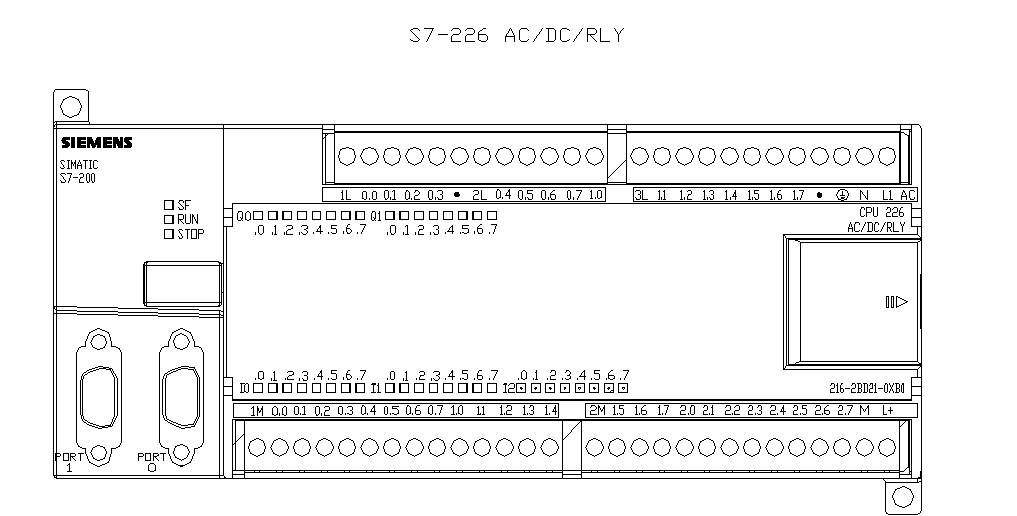

器件的圖片S7-200-226CPU
 各位前輩：
剛剛?cè)腴T西門子的plc，想問幾個接線的問題（使用的s7-200、cpu是226 cn）
1、PLC電源N、L1端子、地端是否按照三個端子的插頭接入220V的交流電就可以了？那個地端是否可以不接的？不接會有什么影響不？
2、輸入的24V電源，是否可以直接取用PLC輸出的傳感器用的24V輸出電壓
automation
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看automation的 主題 / 回貼
1樓  發表于: 2010-04-22 15:17
謝謝！！！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5212 個
工控威望: 7436 點
下載積分: 158993 分
在線時間: 3172(小時)
注冊時間: 2007-11-21
最后登錄: 2024-12-22
查看sjm213的 主題 / 回貼
2樓  發表于: 2010-04-22 16:57
1. 可以不接，但最好接上。這跟我們的家用電器一樣，給出了你接地線的地方就最好接上，但是不接一般也不影響它使用。
2. 可以取用，但它容量有限。如果超出必須使用外部電源；如果有必要使用外部電源建議全部使用外部電源。
本帖最近評分記錄：
  • 下載積分:+1(automation) 你的回答幫助了我。感謝 ..
    homexuejun
    級別: 探索解密
    精華主題: 0
    發帖數量: 61 個
    工控威望: 121 點
    下載積分: 465 分
    在線時間: 23(小時)
    注冊時間: 2010-04-22
    最后登錄: 2024-12-12
    查看homexuejun的 主題 / 回貼
    3樓  發表于: 2010-04-22 20:27
    同意樓上說法
    automation
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看automation的 主題 / 回貼
    4樓  發表于: 2010-04-23 00:14
    引用
    引用第2樓sjm213于2010-04-22 16:57發表的  :
    1. 可以不接，但最好接上。這跟我們的家用電器一樣，給出了你接地線的地方就最好接上，但是不接一般也不影響它使用。
    2. 可以取用，但它容量有限。如果超出必須使用外部電源；如果有必要使用外部電源建議全部使用外部電源。

    你說的太好了，謝謝�。。。�
