樓主  發表于: 2009-12-03 22:54

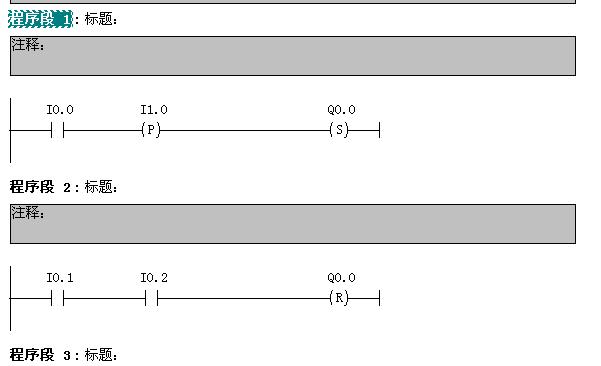

描述：程序例子
圖片：
請問：
在S7程序中取傳感器I1.0的上升沿信號，當該傳感器有信號時，在Wincc Flexible畫面中顯示該傳感器沒有信號；
在程序中刪除該傳感器的上升沿信號時，Wincc Flexible畫面中能夠顯示該傳感器有信號。——見下圖。
謝謝！
譚新
我努力，我成功
級別: 家園�？�
精華主題: 0
發帖數量: 562 個
工控威望: 636 點
下載積分: 1503 分
在線時間: 444(小時)
注冊時間: 2008-07-18
最后登錄: 2014-12-14
查看譚新的 主題 / 回貼
1樓  發表于: 2009-12-04 08:05
因為i1.0上升沿產生的是一個周期的掃描脈沖，這個脈沖是很短的，監控是看不出來的。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70387 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-10-31
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2009-12-04 08:24
贊同樓上的說法.建議樓主上升沿不要用I1.0的寫法.應該寫以M為頭的比較好.
xinggui1124
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xinggui1124的 主題 / 回貼
3樓  發表于: 2009-12-04 21:31
謝謝二樓和三樓的大哥！
我監控的是I1.0,而I1.0的狀態是始終保持為1的狀態，為什么監控到I1.0為0？
