樓主  發表于: 2010-10-20 19:53

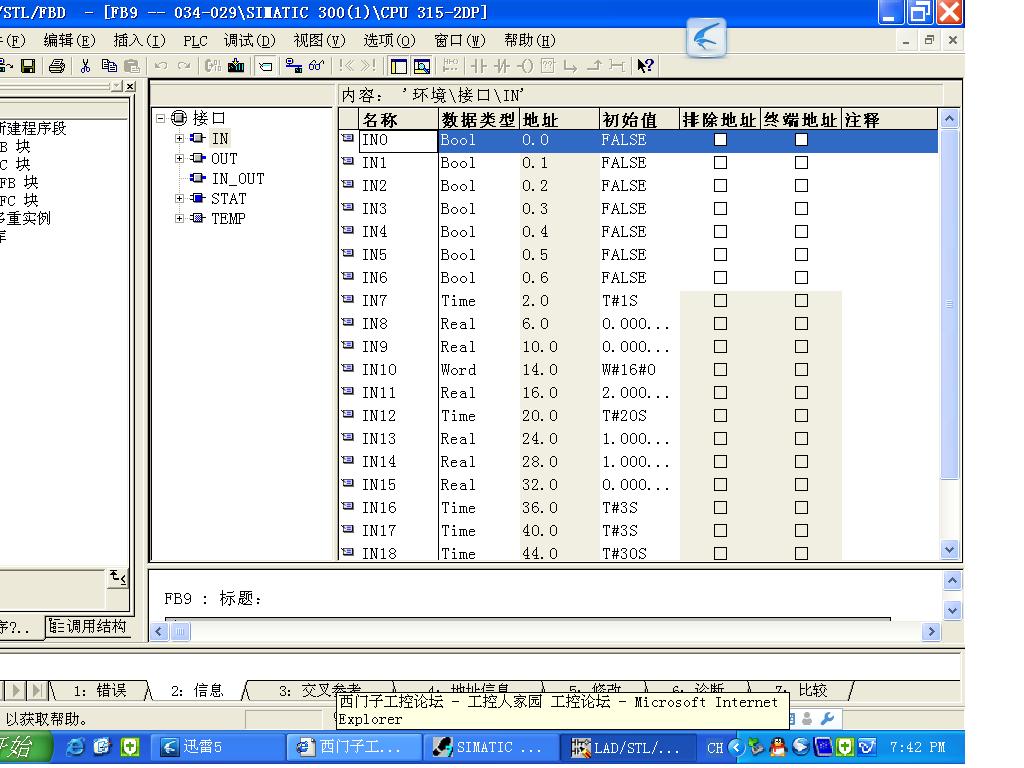

圖片：
附件里面的功能塊，接口  IN OUT  IN_OUT     STAT       TEMP    其中 IN 0 IN1   IN 2   IN3   數據類型  布爾  0.1  0.2  0.3   0.4  指的是什么？哪里有詳細功能塊相關資料看？謝謝
tlw2007
級別: 略有小成
精華主題: 0
發帖數量: 123 個
工控威望: 419 點
下載積分: 886 分
在線時間: 108(小時)
注冊時間: 2008-03-25
最后登錄: 2024-08-17
查看tlw2007的 主題 / 回貼
1樓  發表于: 2010-10-21 09:47
沒看到那是地址嗎，
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6777 個
工控威望: 38380 點
下載積分: 4253 分
在線時間: 9538(小時)
注冊時間: 2006-09-13
最后登錄: 2024-12-24
查看cvlsam的 主題 / 回貼
2樓  發表于: 2010-10-21 10:26
如果你有熟悉一些計算機高級語言的話：
IN 輸入變量   對于FB來說，這些變量相當于一個形參，而且是只讀。
OUT 輸出變量    對于FB來說，這些變量相當于FB的返回值。
IN_OUT變量   可讀寫變量，這些變量相當于指針，傳遞的是地址參數。
STAT  靜態變量，F(xiàn)B執行完畢后依舊保持其值
TEMP  臨時變量，F(xiàn)B執行完畢后，系統回收資源，務必注意，系統回收后，會分配給其他需要TemP的FB或者FC使用，因此TEMP必須遵循先賦值后使用，以確保數據正確。
0.0等是相對地址，這些地址取決于附屬的背景數據塊的起始地址，而對于FC來說，這些地址取決于系統分配的臨時區（L）區的地址。

Regards
gump_lin
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gump_lin的 主題 / 回貼
3樓  發表于: 2010-10-21 12:04
調用該FB的程序中，F(xiàn)B的背景數據塊中的變量，如果背景數據塊是DB1000的話，那就是DB1000.DBX0.0等
