樓主  發表于: 2011-07-01 09:13
現有pro-face 觸摸屏，型號：GP-2500-SC41-24V 可以和歐姆龍的PLC哪些型號通訊
jun888006
我年輕需要你指點 但不需要你指指點點
級別: 工控俠客
精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的 主題 / 回貼
1樓  發表于: 2011-07-01 12:15
好像是都可以吧  只要是支持觸摸屏的
電氣交流群：107855191
fuyuesong123
級別: 略有小成
精華主題: 0
發帖數量: 214 個
工控威望: 371 點
下載積分: 882 分
在線時間: 114(小時)
注冊時間: 2009-05-07
最后登錄: 2023-04-25
查看fuyuesong123的 主題 / 回貼
2樓  發表于: 2011-07-01 15:12

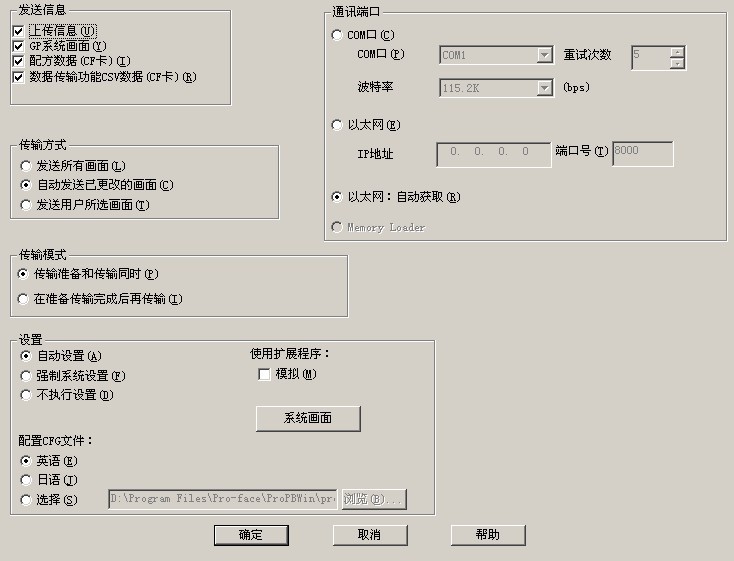

描述：傳輸設置
圖片：
描述：傳輸結果
圖片：
現有pro-face 觸摸屏，型號：GP-2500-SC41-24V 怎么樣通過RJ45接口下載工程畫面出現的問題請各位高手幫我分析下問題出現在哪里；設置如下：
1.PC的IP 手動設置為192.168.1.134子網掩碼：255.255.255.0網關：192.168.1.1
2.HMI的MY IP ADDRESS :192.168.123 SUBNET MASK 255.255.255.0 MY PORT NO. :8000
GATEWAY :;192.168.1.1
3.傳輸設置以太網自動
fuyuesong123
級別: 略有小成
精華主題: 0
發帖數量: 214 個
工控威望: 371 點
下載積分: 882 分
在線時間: 114(小時)
注冊時間: 2009-05-07
最后登錄: 2023-04-25
查看fuyuesong123的 主題 / 回貼
3樓  發表于: 2011-07-02 08:19
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108072 分
在線時間: 4832(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-13
查看zyfzxh的 主題 / 回貼
4樓  發表于: 2011-07-02 12:31
引用
引用第2樓fuyuesong123于2011-07-01 15:12發表的 :
現有pro-face 觸摸屏，型號：GP-2500-SC41-24V 怎么樣通過RJ45接口下載工程畫面出現的問題請各位高手幫我分析下問題出現在哪里；設置如下：
1.PC的IP 手動設置為192.168.1.134子網掩碼：255.255.255.0網關：192.168.1.1
2.HMI的MY IP ADDRESS :192.168.123 SUBNET MASK 255.255.255.0 MY PORT NO. :8000
GATEWAY :;192.168.1.1
3.傳輸設置以太網自動

1.檢查通訊線
2.手動傳輸（輸入HMI的IP地址）
fuyuesong123
級別: 略有小成
精華主題: 0
發帖數量: 214 個
工控威望: 371 點
下載積分: 882 分
在線時間: 114(小時)
注冊時間: 2009-05-07
最后登錄: 2023-04-25
查看fuyuesong123的 主題 / 回貼
5樓  發表于: 2011-07-02 15:13
引用
引用第4樓zyfzxh于2011-07-02 12:31發表的  :

1.檢查通訊線
2.手動傳輸（輸入HMI的IP地址）

版主大哥~~我的網線沒有問題，我和其他電腦用這根網線連接IP地址是手動輸入的IP：192.168.1.123 子網掩碼：255.255.255.0
網關：192.168.1.1
用了PING命令 能PING通這臺PC，但是我PING 《HMI》卻PING不通，請問這是哪里問題
我也按照你說的改成了手動的 輸入的HMI的IP 也還是同樣的結果~~
fuyuesong123
級別: 略有小成
精華主題: 0
發帖數量: 214 個
工控威望: 371 點
下載積分: 882 分
在線時間: 114(小時)
注冊時間: 2009-05-07
最后登錄: 2023-04-25
查看fuyuesong123的 主題 / 回貼
6樓  發表于: 2011-07-02 16:25
GP2500-SC41-24V 用哪種型號的編程電纜下載工程畫面 大概多少錢~~？（如果有圖紙自己做也可以）
GP2500-SC41-24V 和歐姆龍CP1E-E30DR-A外加擴展接口RS232端口（D型9針）CP1W-CIF01用什么型號的通訊電纜~~（如果有圖紙自己做也可以）
fuyuesong123
級別: 略有小成
精華主題: 0
發帖數量: 214 個
工控威望: 371 點
下載積分: 882 分
在線時間: 114(小時)
注冊時間: 2009-05-07
最后登錄: 2023-04-25
查看fuyuesong123的 主題 / 回貼
7樓  發表于: 2011-07-03 15:12
fuyuesong123
級別: 略有小成
精華主題: 0
發帖數量: 214 個
工控威望: 371 點
下載積分: 882 分
在線時間: 114(小時)
注冊時間: 2009-05-07
最后登錄: 2023-04-25
查看fuyuesong123的 主題 / 回貼
8樓  發表于: 2011-07-04 09:16
引用
引用第8樓youzhiwei8于2011-07-03 18:36發表的  :
我有PROFACE公司內部資料6本書，包掛2000和3000的，13816647118

可以共享下嗎或發到我郵箱也可以~~fuyuesong123@163.com
renokan
堅持
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 183 點
下載積分: 447 分
在線時間: 43(小時)
注冊時間: 2007-11-21
最后登錄: 2024-09-09
查看renokan的 主題 / 回貼
9樓  發表于: 2011-07-04 11:01
HMI的地址有問題，少寫了個1？
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108072 分
在線時間: 4832(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-13
查看zyfzxh的 主題 / 回貼
10樓  發表于: 2011-07-04 12:25
引用
引用第5樓fuyuesong123于2011-07-02 15:13發表的 :

版主大哥~~我的網線沒有問題，我和其他電腦用這根網線連接IP地址是手動輸入的IP：192.168.1.123 子網掩碼：255.255.255.0
網關：192.168.1.1
用了PING命令 能PING通這臺PC，但是我PING 《HMI》卻PING不通，請問這是哪里問題
我也按照你說的改成了手動的 輸入的HMI的IP 也還是同樣的結果~~

人機內部也要輸入固定的IP地址，並非在通訊軟體中設置
