樓主  發表于: 2012-07-03 19:17
自己做了條 FX-232-CAB1 的線，就是2-3， 3-2， 4-68，5-5， 68-4的線，其它線就直接接上 1-1 7-7 9-9 地-地

請問，要用什么軟件來配合？ GTD3 嗎？測試了一下，聯不上
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5212 個
工控威望: 7436 點
下載積分: 158993 分
在線時間: 3172(小時)
注冊時間: 2007-11-21
最后登錄: 2024-12-22
查看sjm213的 主題 / 回貼
1樓  發表于: 2012-07-03 21:11

看接線圖，沒有標出的針腳不用接線；
軟件用FXDUWIN
cove
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 111 點
下載積分: 473 分
在線時間: 2(小時)
注冊時間: 2012-07-03
最后登錄: 2012-07-03
查看cove的 主題 / 回貼
2樓  發表于: 2012-07-03 21:32
謝謝樓上
再問一下，沒標出的是不用接還是不能接？ 呵，手多把其它線都接上了，不能接就只能剪了

FXDUWIN 是讀還是寫啊？
我現在想讀取F930上面已有的圖形，找出其它一個按鍵所包含的數據，改為物理按鍵

我試過GT Designer3、GT Designer2、FX-PCS-DU-WIN-C 都無法讀出來
GT Designer2 提示time out，另兩個根本就沒反應
cove
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 111 點
下載積分: 473 分
在線時間: 2(小時)
注冊時間: 2012-07-03
最后登錄: 2012-07-03
查看cove的 主題 / 回貼
3樓  發表于: 2012-07-03 22:03

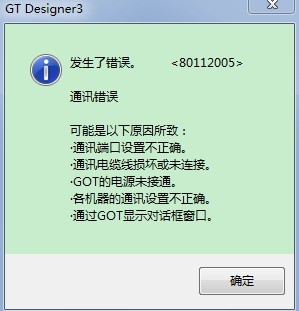

回1樓，按你說的接法，把 1 7 9 地線都剪了，重新試了一下
各種出錯提示
FX-PCS-DU-WIN-C

GTD2

GTD3
k78047489
級別: 家園�？�
精華主題: 0
發帖數量: 564 個
工控威望: 582 點
下載積分: 17268 分
在線時間: 174(小時)
注冊時間: 2008-09-02
最后登錄: 2024-10-19
查看k78047489的 主題 / 回貼
4樓  發表于: 2012-07-05 09:24
你確定你電腦端口是好的嗎？我以前做這條線的時候，也走了彎路，筆記本端口壞了，我以為是焊錯了
djf3000
活到老學到老
級別: 略有小成
精華主題: 0
發帖數量: 238 個
工控威望: 418 點
下載積分: 1993 分
在線時間: 64(小時)
注冊時間: 2011-03-18
最后登錄: 2018-12-03
查看djf3000的 主題 / 回貼
5樓  發表于: 2012-07-05 21:09
通訊線接法沒有問題！我在F940上試過，有可能你軟件上設置或者你RS232端口有問題！
