樓主  發表于: 2013-04-13 09:05



    一臺印刷機上的  觸摸屏和西門子S7-200 PLC相連接 主要問題是操作工 超速開車 觸摸屏的速度設定最高是120米/份。（從0-120米操作工都可以設置）�，F(xiàn)在我想把速度改成最高只能設置80速度。  請問怎樣設置？需要什么軟件來設置，有沒有維綸通觸摸屏全系列編程設置軟件。 設置的時候先斷電后直接把鏈接線從PLC拔下鏈接電腦 ，然后在通電，（通電的時候PLC也通電）設置完了在斷電鏈接PLC 然后在通電，這樣操作不知對不對。以前對三菱FX系列PLC編程有一定基礎，第一次操作觸摸屏。請大俠指教。
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158640 分
在線時間: 3155(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-14
查看sjm213的 主題 / 回貼
1樓  發表于: 2013-04-13 09:40
http://www.weinview.cn/service/Serives.asp
到這里下載EB500軟件
通訊線不是與plc連接的那根，要自己做一根，接線圖查上面網址內的手冊；

如果對觸摸屏不曉得如何操作，也可以直接改PLC程序，找到速度對應地址，該值大于80時程序強制修正為80。
螺絲刀1234
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 154 點
下載積分: 11682 分
在線時間: 89(小時)
注冊時間: 2012-09-16
最后登錄: 2024-10-22
查看螺絲刀1234的 主題 / 回貼
2樓  發表于: 2013-04-13 17:45

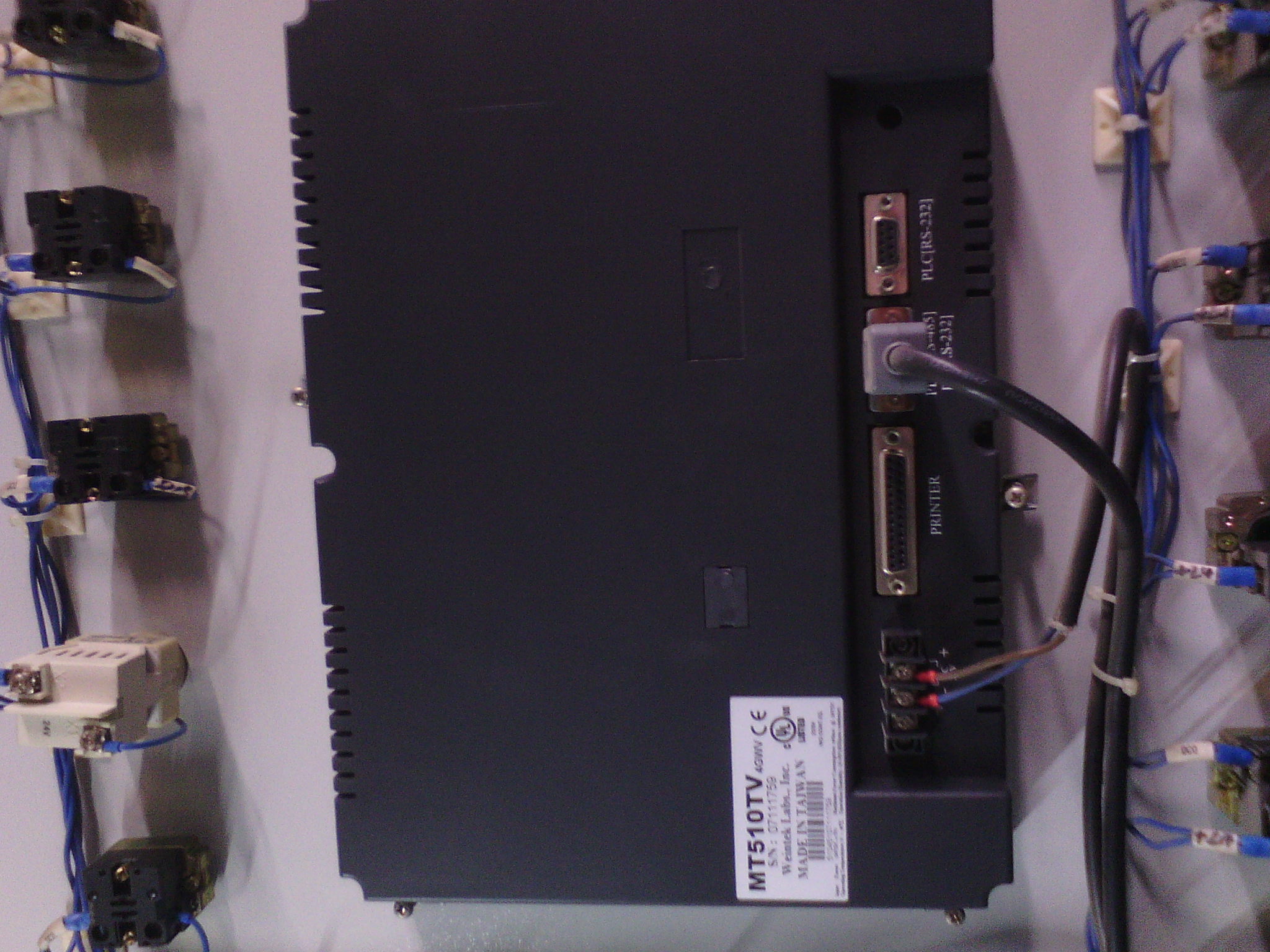

圖片：
樓上能付告訴我 操作流程 ， 改完程序會不會出現觸摸屏和PLC通訊問題？我想先把程序輸入到電腦保存，然后再改程序防止改不好可以把以前的程序輸入。只有一點三菱FX PLC的基礎知識，對西門子 和觸摸屏鏈接PLC不懂。哪位好心師傅詳細指教一下謝謝
[ 此帖被螺絲刀1234在2013-04-13 22:51重新編輯 ]
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 871 個
工控威望: 1207 點
下載積分: 7642 分
在線時間: 594(小時)
注冊時間: 2012-10-02
最后登錄: 2024-11-12
查看zx1234的 主題 / 回貼
3樓  發表于: 2013-04-13 18:39
你設置下輸入框最大上限為80試試
螺絲刀1234
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 154 點
下載積分: 11682 分
在線時間: 89(小時)
注冊時間: 2012-09-16
最后登錄: 2024-10-22
查看螺絲刀1234的 主題 / 回貼
4樓  發表于: 2013-04-14 11:47
操作工不就給你改過來了嗎。我要的是操作工改不了，最大速度80
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 871 個
工控威望: 1207 點
下載積分: 7642 分
在線時間: 594(小時)
注冊時間: 2012-10-02
最后登錄: 2024-11-12
查看zx1234的 主題 / 回貼
5樓  發表于: 2013-04-14 12:59
沒明白我的意思，用維綸軟件在內部更改速度設置輸入框?qū)傩?/div>
jack2009
級別: 工控俠客
精華主題: 0
發帖數量: 228 個
工控威望: 2063 點
下載積分: 2650 分
在線時間: 195(小時)
注冊時間: 2013-04-06
最后登錄: 2024-03-06
查看jack2009的 主題 / 回貼
6樓  發表于: 2013-04-16 13:57
請聯系QQ272896680，我可以幫你
[ 此帖被jack2009在2013-04-26 17:02重新編輯 ]
三菱小初男
。。。
級別: 略有小成
精華主題: 0
發帖數量: 166 個
工控威望: 312 點
下載積分: 854 分
在線時間: 125(小時)
注冊時間: 2011-07-23
最后登錄: 2019-05-10
查看三菱小初男的 主題 / 回貼
7樓  發表于: 2013-04-25 15:40
兩種方法，一種在PLC上限制范圍，還有一種在觸摸屏的輸入的那個寄存器 設定上下限
hpl1111
級別: 略有小成
精華主題: 0
發帖數量: 223 個
工控威望: 383 點
下載積分: 666 分
在線時間: 54(小時)
注冊時間: 2009-01-10
最后登錄: 2024-09-19
查看hpl1111的 主題 / 回貼
8樓  發表于: 2013-04-26 09:16
通訊與具體動作無關
game.cao
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 135 點
下載積分: 576 分
在線時間: 7(小時)
注冊時間: 2013-05-06
最后登錄: 2015-10-30
查看game.cao的 主題 / 回貼
9樓  發表于: 2013-11-28 16:22
把程序上載到電腦上，再反編譯下，找到你要修改的速度原件，（應該是一個數值輸入原件）雙擊原件會打開原件屬性對話框，再對話框的“數字格式”選項卡里有個“輸入上限”  再里面填上80就最大只能改80了。注意其他不要?jiǎng)�，否則程序中就沒用了。
