1樓  發表于: 2017-05-02 11:39
圖片：
圖片：

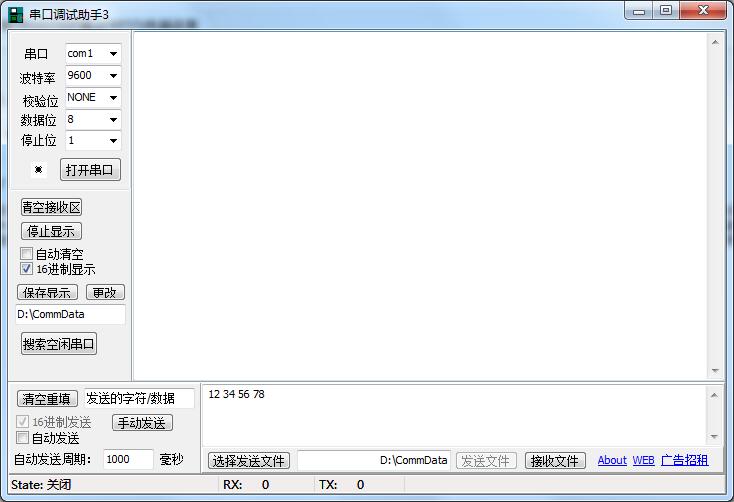

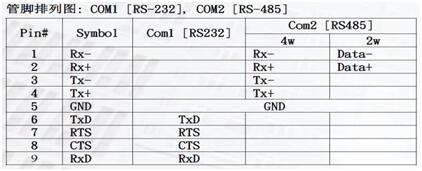

可以用232和電腦連接，電腦上沒有485的端口，如果要看485的話得用到485轉232的串口服務器。我就說說怎么用232和電腦連接看數據，首先得將232的線按下圖的要求從觸摸屏接3條線出來；5腳是GND，6腳是TXD，9是RXD，對應的，把線的另一端接到電腦后的串口（就電腦主機后的9針的那種端口）的對應的引腳上，電腦的是2腳是TXD，3腳是RXD，5腳是GND。接通就打開串口調試助手就可以看數據了（串口助手的參數得選擇和觸摸屏一樣的波特率，校驗，數據位那些的，然后勾選下16位顯示打開串口即可）。
附件： 串口.rar (297 K) 下載次數:70
網站提示: 請不要用迅雷下載附件，容易出錯
靜水深流
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11361 個
工控威望: 18518 點
下載積分: 12028 分
在線時間: 2686(小時)
注冊時間: 2013-01-31
最后登錄: 2024-11-02
查看往事如風的 主題 / 回貼
2樓  發表于: 2017-05-02 17:05
為1樓點贊！
三人行者必有我?guī)?，擇其善者而從之
tyw123456
級別: 家園�？�

精華主題: 1 篇
發帖數量: 113 個
工控威望: 797 點
下載積分: 313 分
在線時間: 256(小時)
注冊時間: 2016-09-13
最后登錄: 2024-09-23
查看tyw123456的 主題 / 回貼
3樓  發表于: 2017-05-03 11:29
...我不是老師，大家互相學習，你接收不到數據的話，能不能拍一下接線的方式（就是看下你電腦后面的線怎么接的，然后還有威綸端口出來的線怎么接的）和截一下你怎么用串口助手的圖片看一下。這個是實測可以的，如果線真的沒接錯的話，還接收不到數據的話，是不是你觸摸屏本身就沒有發出過數據來，如果是空的觸摸屏，單單為了測試有沒有通訊上的話，你可以接好線之后關斷電源觸摸屏的電源，威綸TK6070會在失電的時候發一大串?dāng)?shù)據的，好像是一大串00，如果接收的到表示232通訊正常
