向大家請教一下。PLC與威綸觸摸屏連接，在當前監控畫面時，按一下一個物理按鈕A，彈出一個小窗口用來設置某項參數（不是觸摸屏上的功能鍵）；同時，控制臺上的10個其他按鈕如上升、下降等立即變?yōu)?-9的數字輸入功能，輸入完畢后，再按一下按鈕A就能確定輸入的參數并消失彈出小窗口返回原來的窗口，作數字輸入的那10個鍵也變回原來的控制功能。這個按鈕A在任何大畫面下都能彈出這個小窗口。
請問這樣的功能要怎樣實現呢？

這個功能是在我廠一臺2009年購買的機器上看到的，用一臺很小的黑白的威綸觸摸屏。

以下是我的分析
1，彈出鍵盤-可在“數值輸入”屬性模式設置“位控制（LB0）”即可，輸入地址為觸摸屏的內部變量。
2，按鈕
  如果是2個功能鍵，一個放在公共窗口（切換至目標窗口），另個放在顯示窗口（關閉窗口，并置一個位有效），并

在顯示窗口放個一個位按鈕LB0，其屬性為窗口打開時有效。當進入顯示窗口，LB0有效，激活數值輸入，彈出鍵盤
全部輸入完成時。按顯示窗口上功能鍵，它需要完成兩個任務，關閉窗口；置一個位有效，例如LB1，利用LB1調用宏

指令將輸入的內部變量的數值放入PLC地址內并將LB1、LB0附0.
   1個功能鍵+1個位按鈕,需加控制切換畫面的宏命令，其他思路與2個功能鍵差不多
   2個位按鈕，需添加2個切換畫面的宏命令，其他思路與2個功能鍵差不多

這里只是提供一個思路，其它自己去做測試，時間匆忙未做測試，如有錯誤或不妥之處，請自行修改！

小弟愚昧，還未理解如何實現呢。

再說明一下，這個系統整個操作過程沒按過觸摸屏，全由11個物理鍵完成，除了那個“調出/確定”小窗口的按鍵外，其他10個鍵在平時各有用途，只是在調用小窗口時“變成”0-9的數字輸入功能。也就是說PLC的一個輸入點可以實現兩個不同的功能？

1，我上面猜測，所說的是進入另外一個畫面進行參數設定
2，還有另一種猜測，在這個畫面上，隱含著對應數值輸入元件，當按了“調用”之后，顯示輸入元件，并激活彈出鍵盤

一個輸入點實現兩種功能？
請樓主敘述一下，除了“調出、確認”其他按鈕功能？最好上一份沒有調用和調用時圖才好分析。

現在想學的是河南西工機電廠的焊絲層繞機，生產車間不準拍照，我試試明天用我的30萬像素舊手機拍兩張

第一張相就是那些按鈕，那兩個紅色鍵是“調用”，其他綠色鍵可見到他們上面寫著“0-9”，但旁邊白字寫這他們正常時對應的功能。

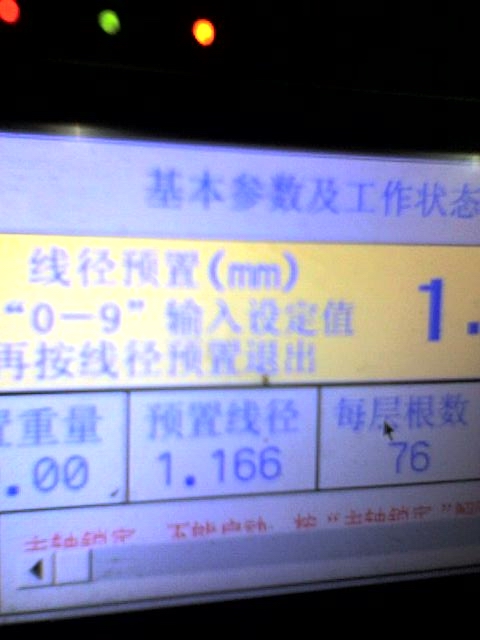

第二張相是調用出的小窗口。

挺有意思的一個東西。
我先把你說的復述一遍
紅色按鈕按下，觸摸屏上立刻彈出一個參數輸入畫面，同時控制臺上的10個其他按鈕如上升、下降等立即變?yōu)?-9的數字輸入功能
待輸入完畢之后，再按下紅色按鈕，觸摸屏上的參數設置畫面消失，同時10個其他按鈕如上升、下降等立即變?yōu)?-9的數字消失了，輸入?yún)��?shù)被寫入。

是的，我懷疑其他綠色鍵能變?yōu)閿?shù)字輸入時用了類似TKY的指令。
但我不知道怎樣用那個紅色的鍵能使觸摸屏彈出小設定窗口。
根據操作工們說，這種實物鍵操作方式比另一臺按觸摸屏輸入的方式好，操作更方便。

那個PLC是三菱的嗎？ TKY的指令不太清楚能介紹下嗎，對于彈出數字編號0-9很好奇，然后又消失，是不是與PLC有關系?
紅色摸屏彈出小設定窗口-這個問題好實現的，用的是觸摸屏的宏指令彈出窗口。
下面的鏈接 ，關于切換窗口的，跟這個大同小異，利用一位激活狀態調用宏指令，切換窗口。
http://bbs.ymmfa.com/read.php?tid=92235&page=1#963998

那個PLC是S7-226CN，但那個廠家的機器也用有三菱控制的

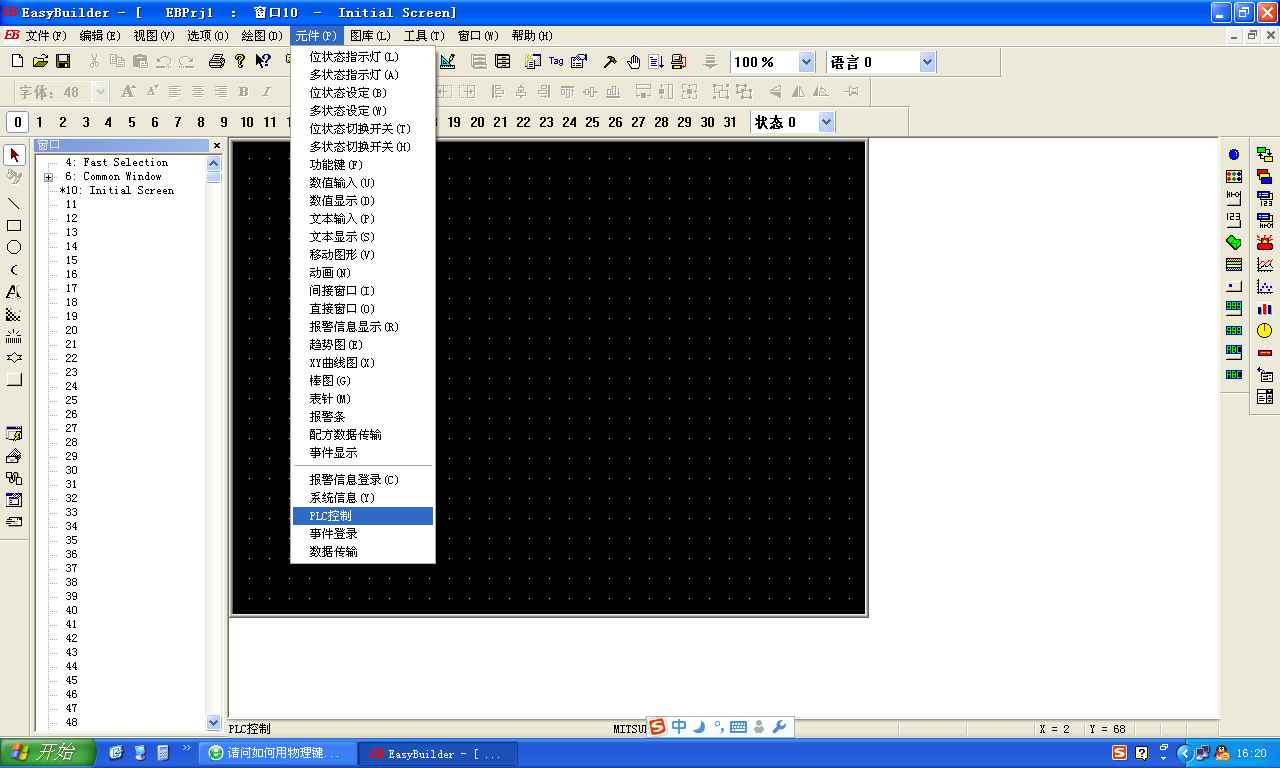

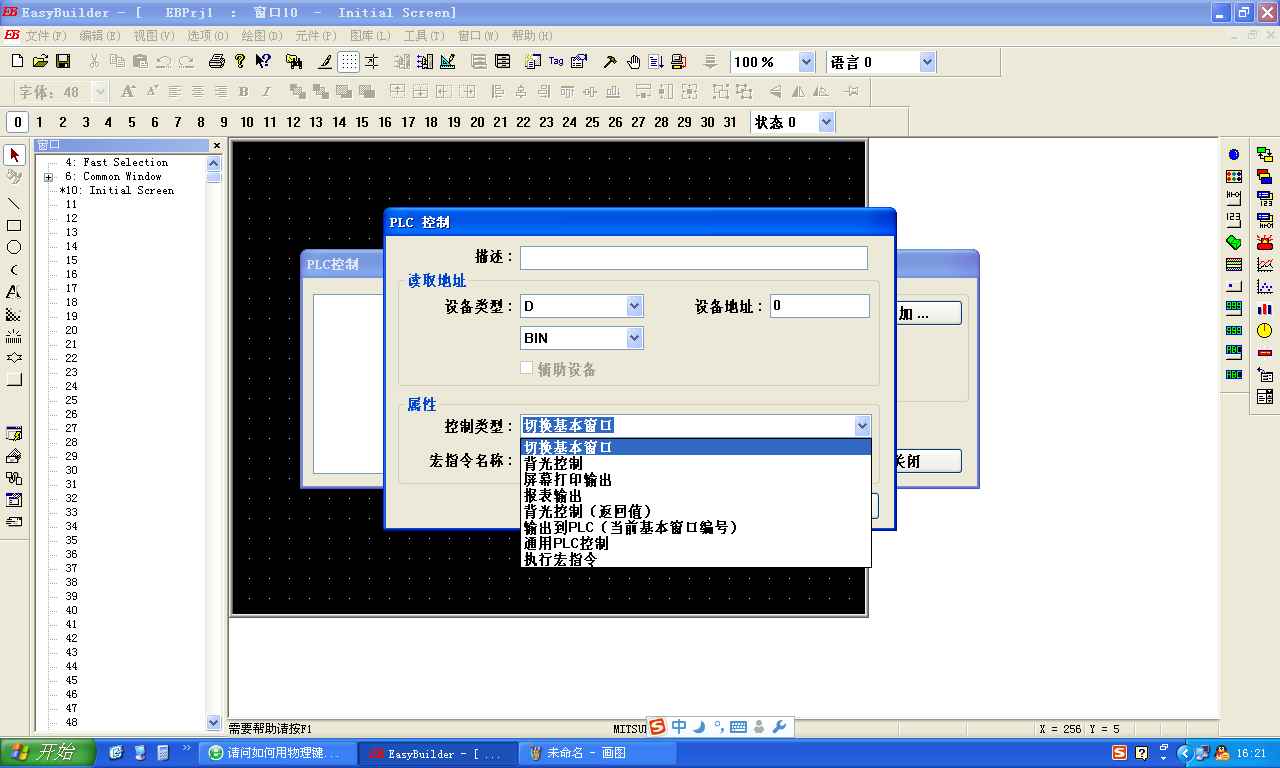

用 觸摸屏 和PLC通訊，設置一個寄存器，例如D2來控制畫面切換，D3向PLC報告觸摸屏當前畫面。
就可以實現上述功能。
當觸摸屏顯示指定畫面時，相應的按鈕就可以作為其他用途。
